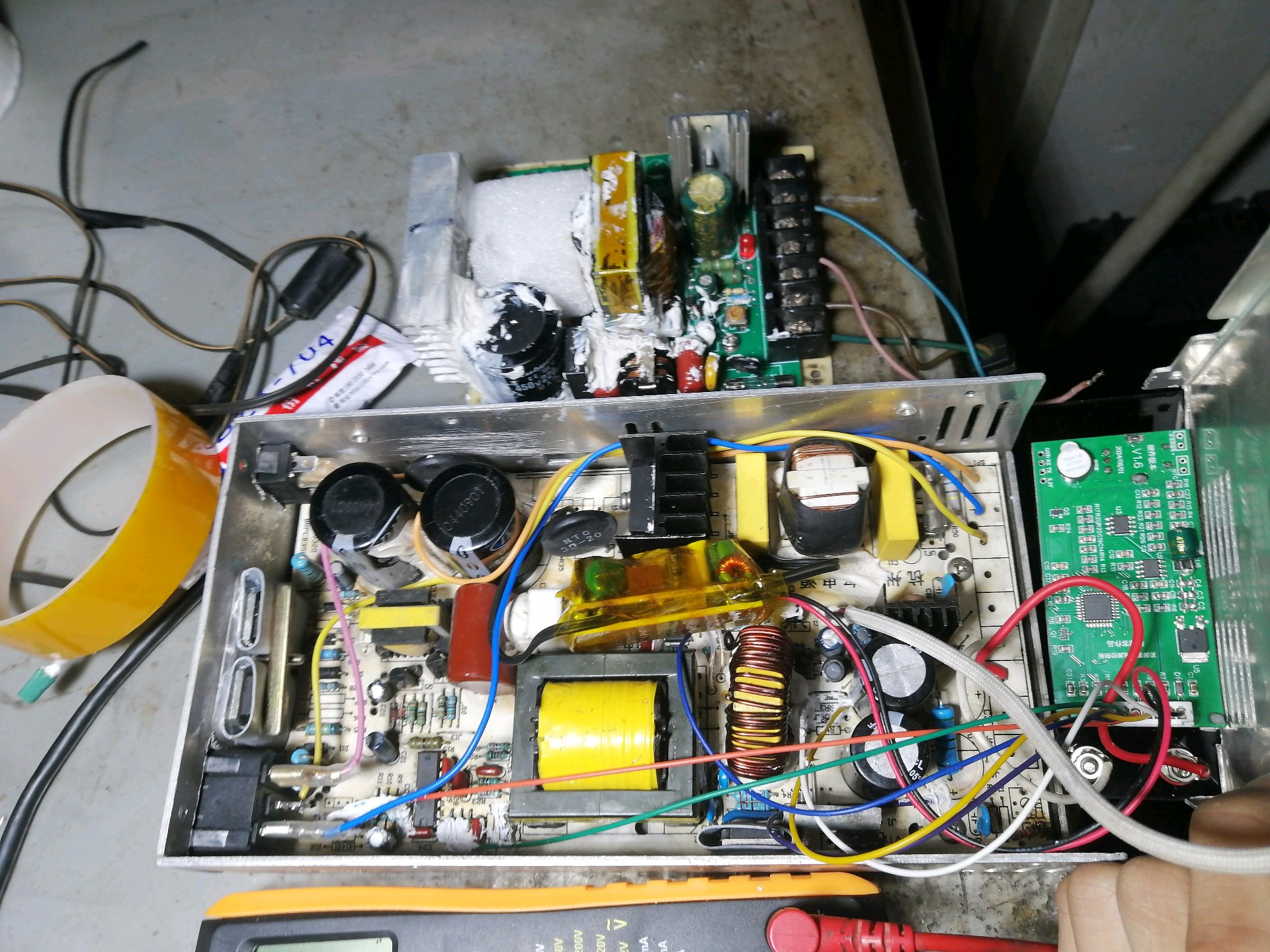

应网友要求,需要改装0-95V350W的数控可调电源,但是他不会改,于是寄到我这里来。

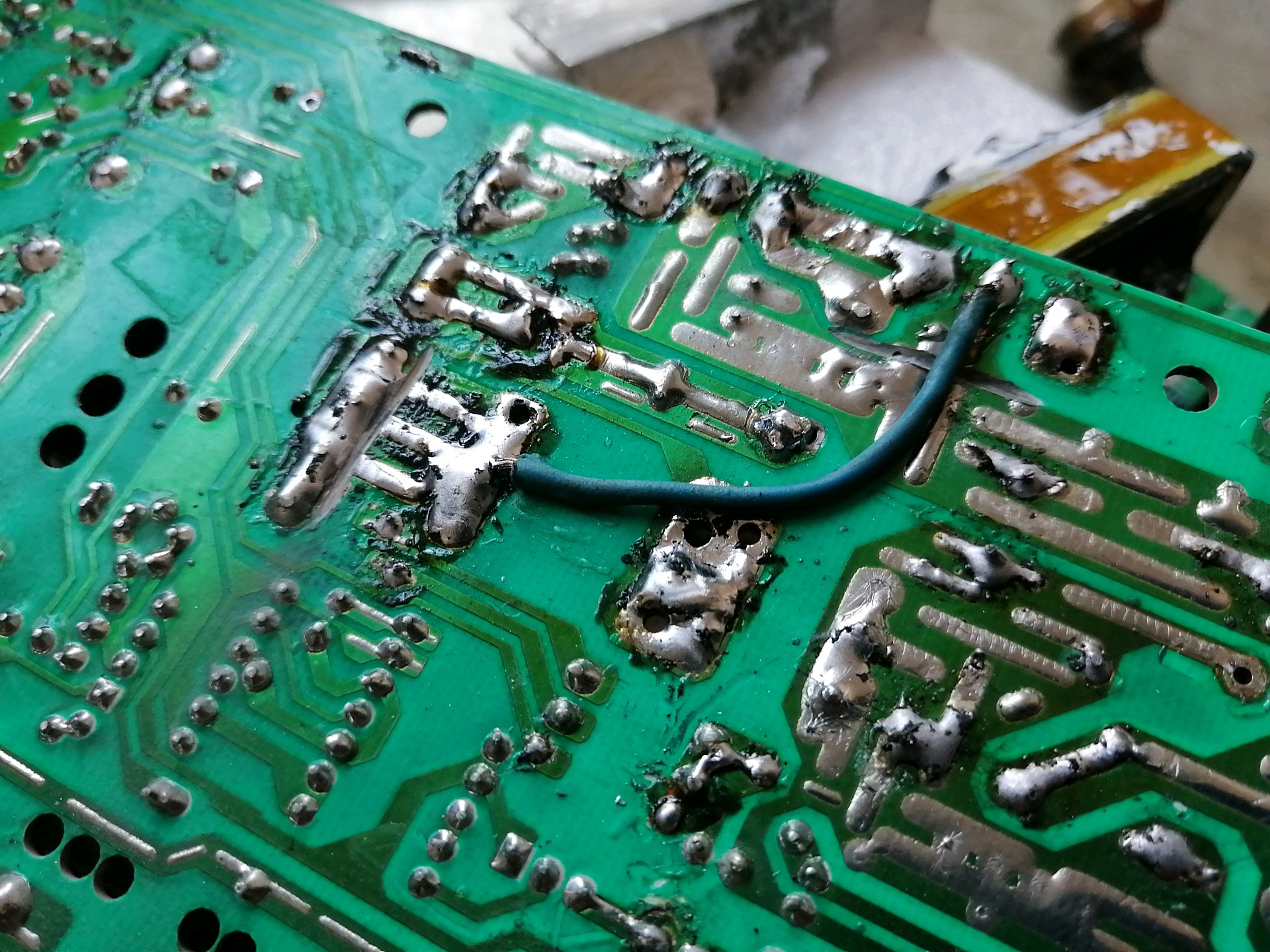

打开一看,电源已经改的面目全非,于是花了很长一段时间才恢复原样,通电也可以正常输出。

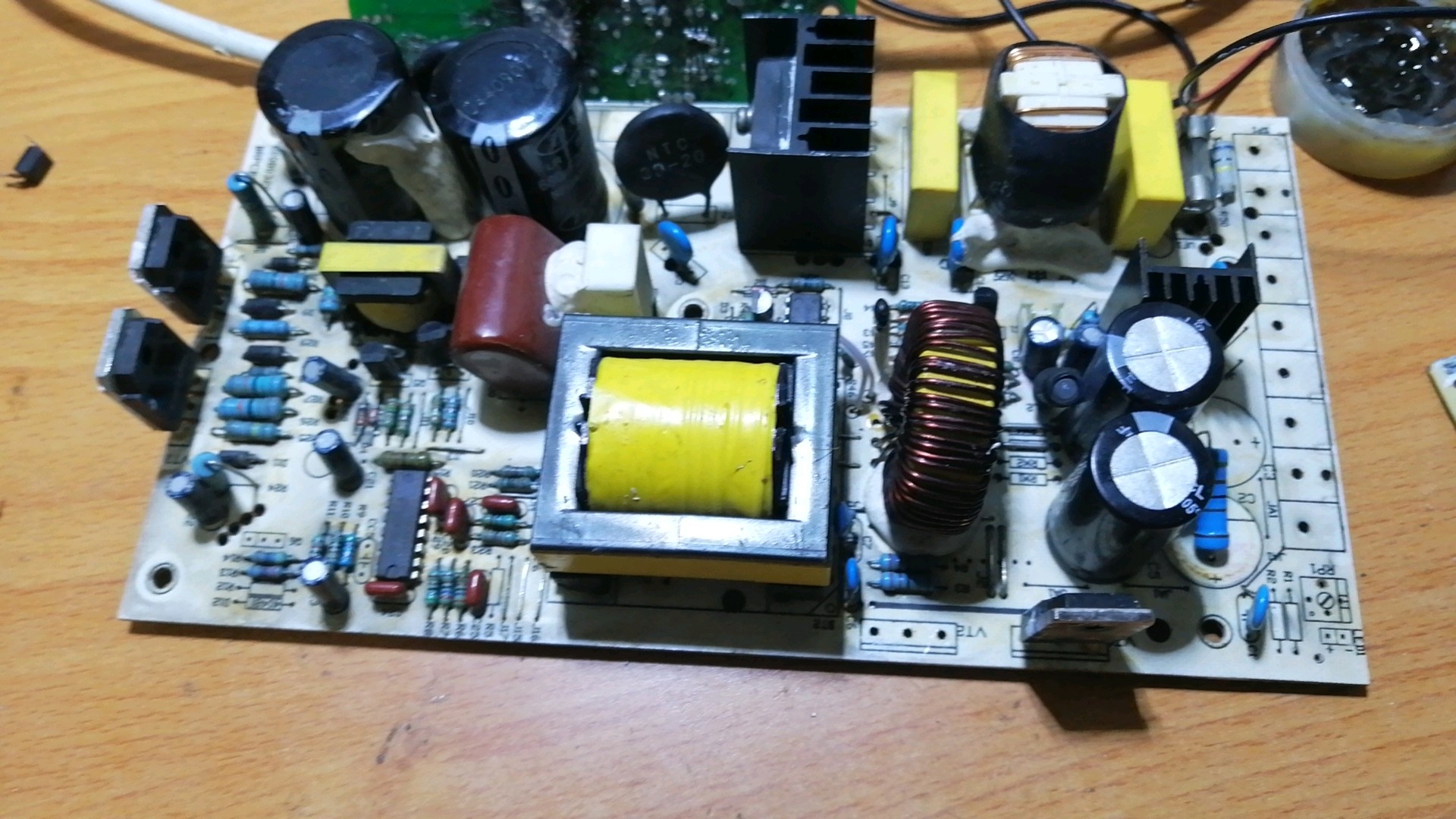

这是他的电源主板。现在是可以正常输出24V的。

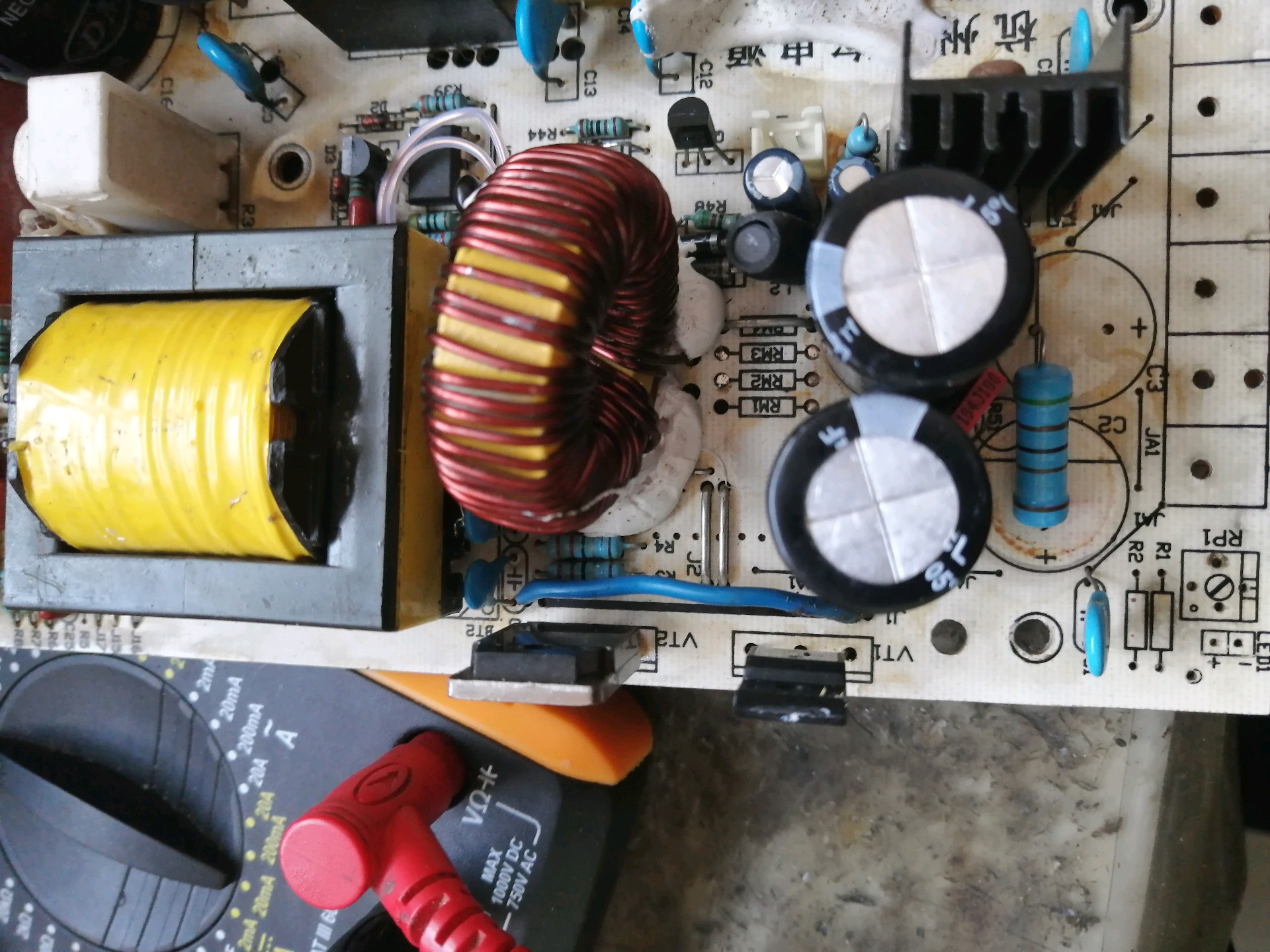

下面先进行改输出50V
和我以前改装的方法一样,这里不多赘述。
下面通电检测看输出是否正常,因为有的电源你只要一改装不是无输出就是炸机。

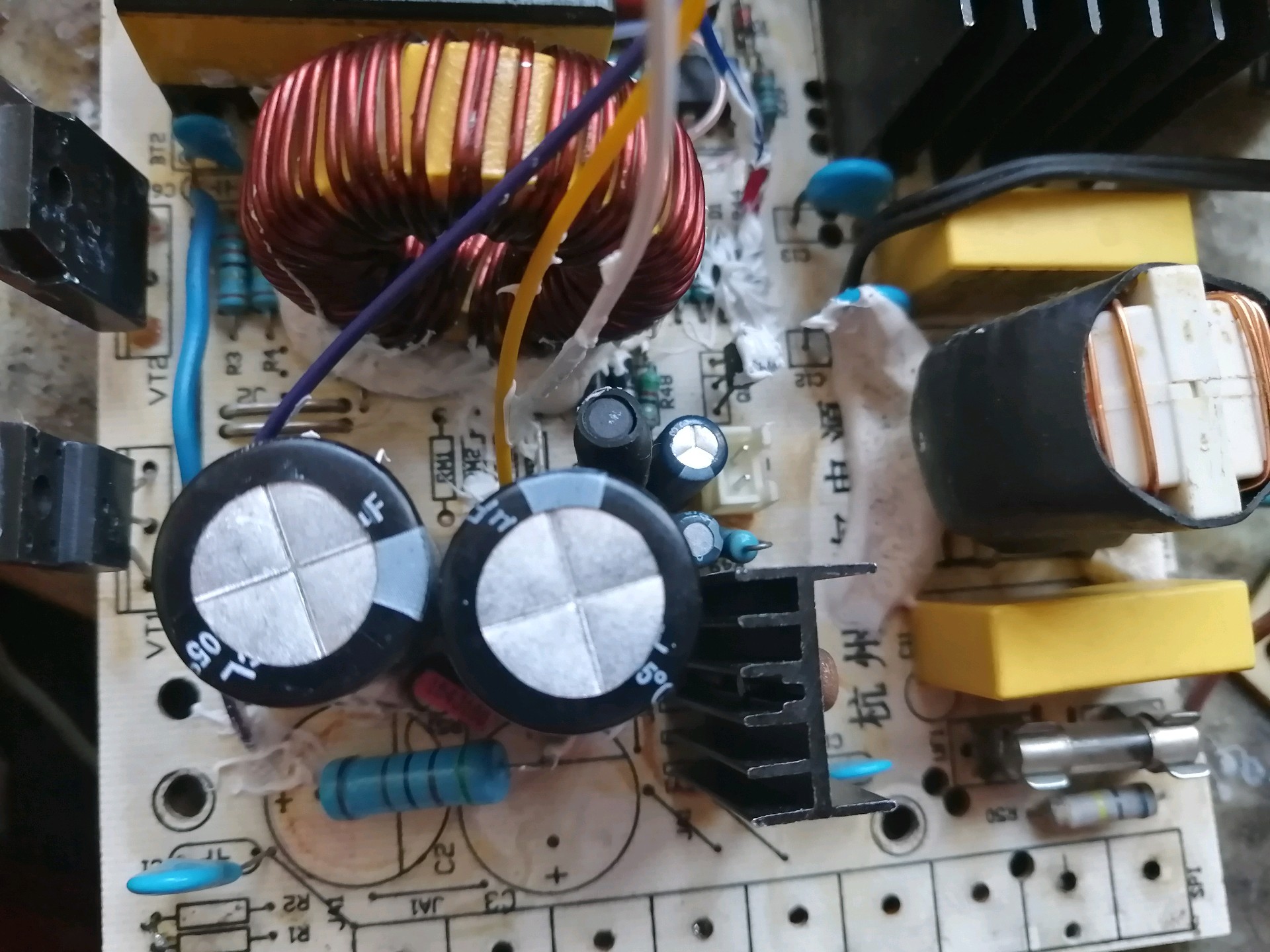

下面就可以进行95V改装了

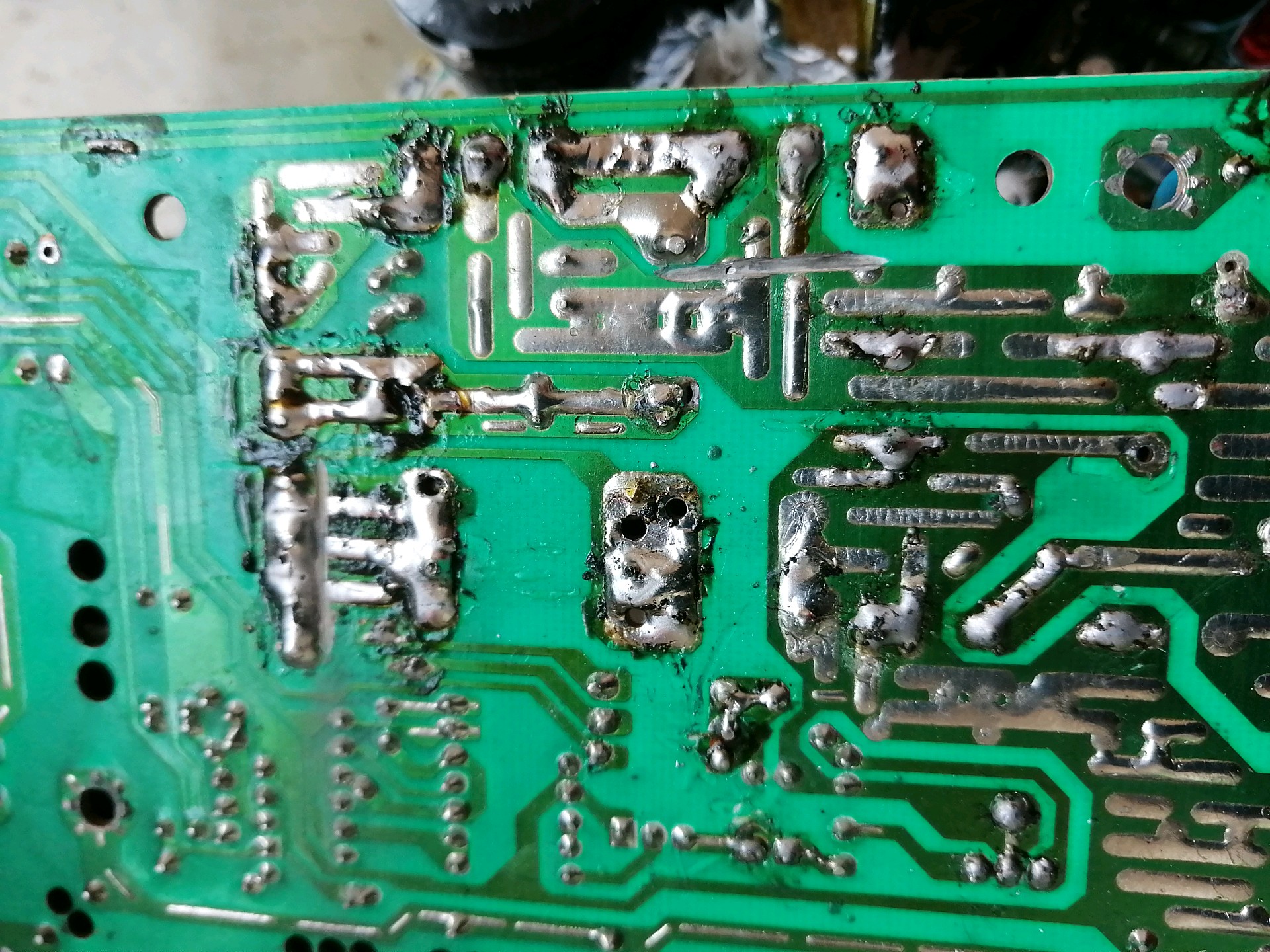

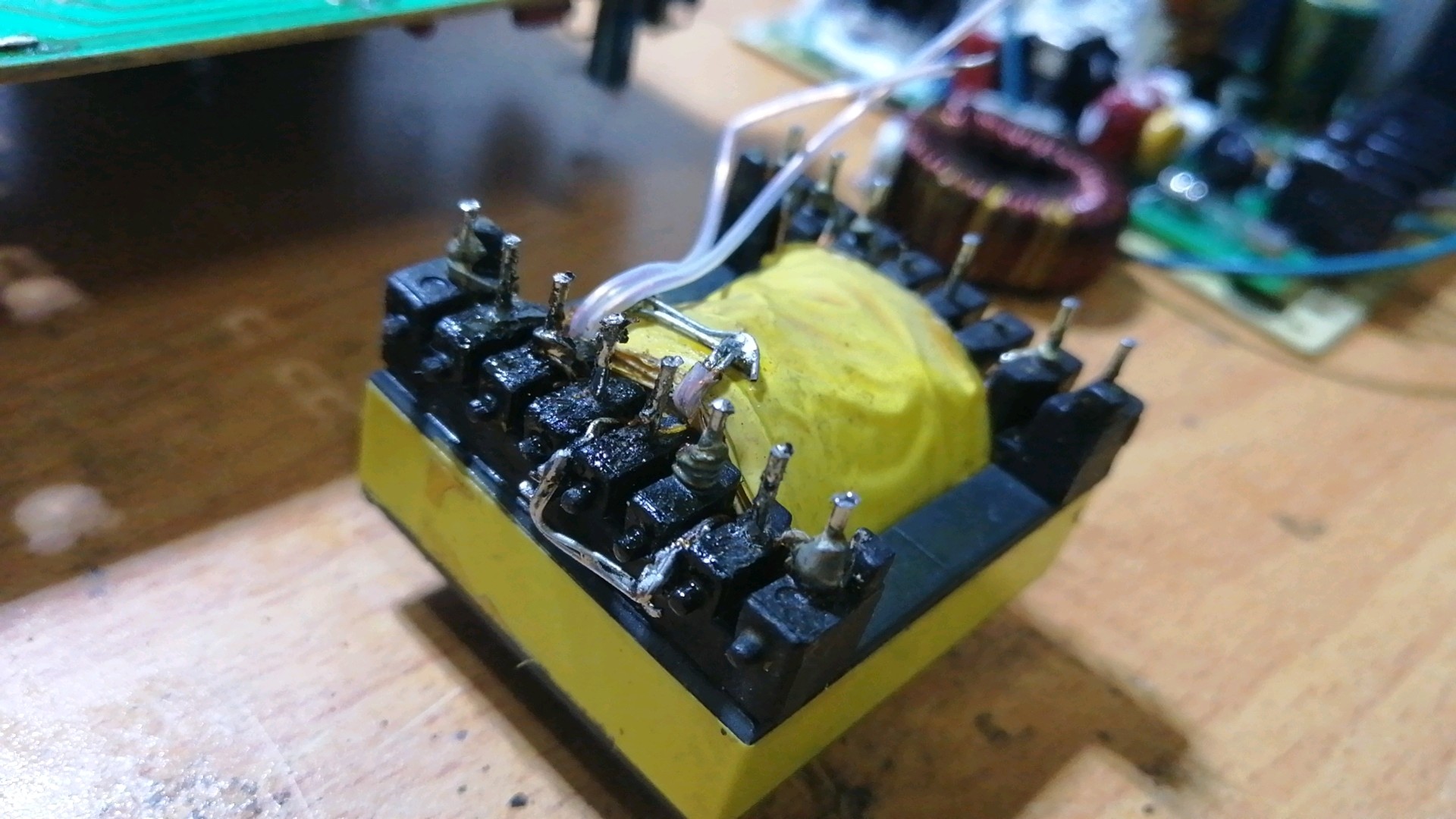

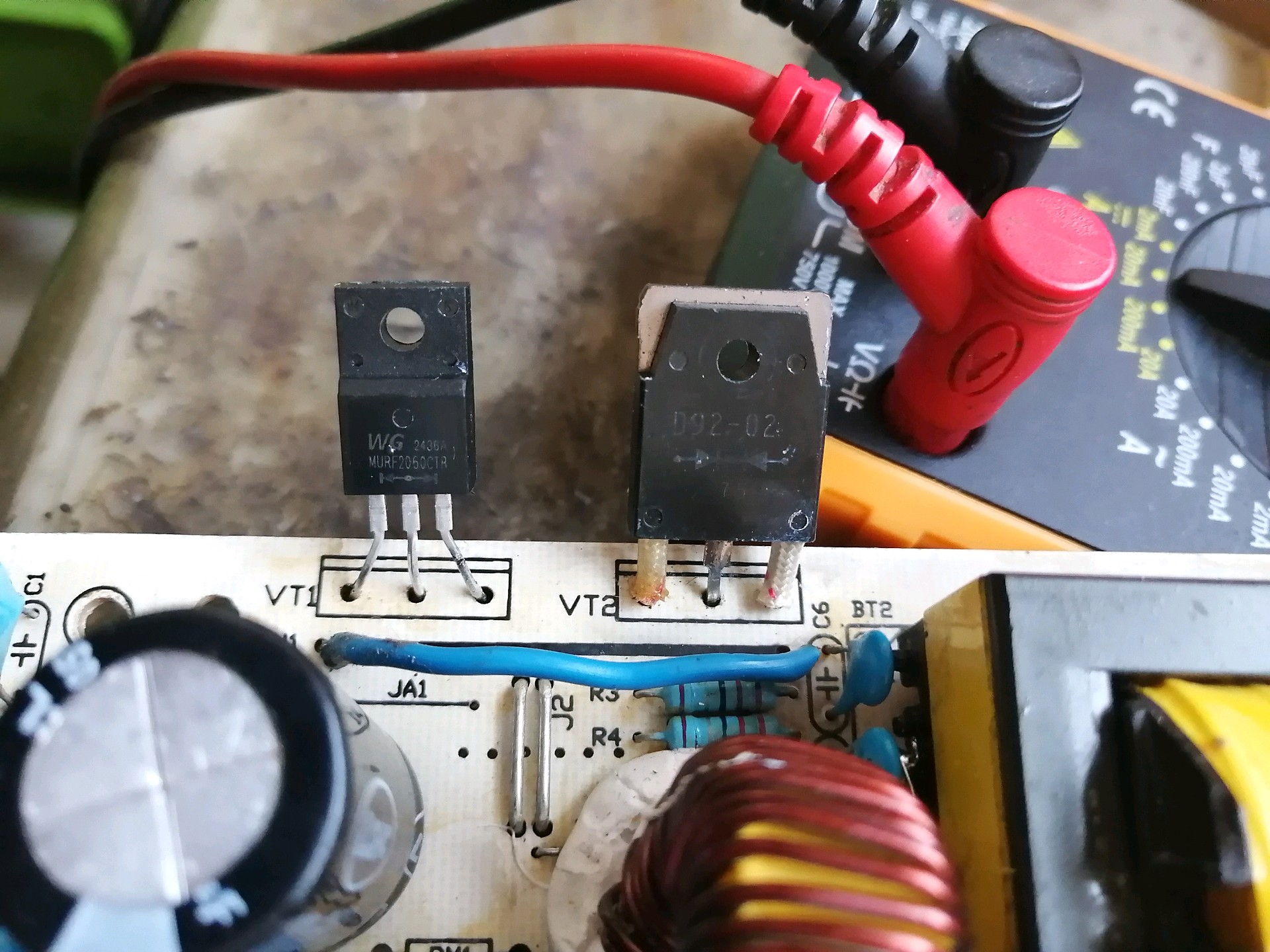

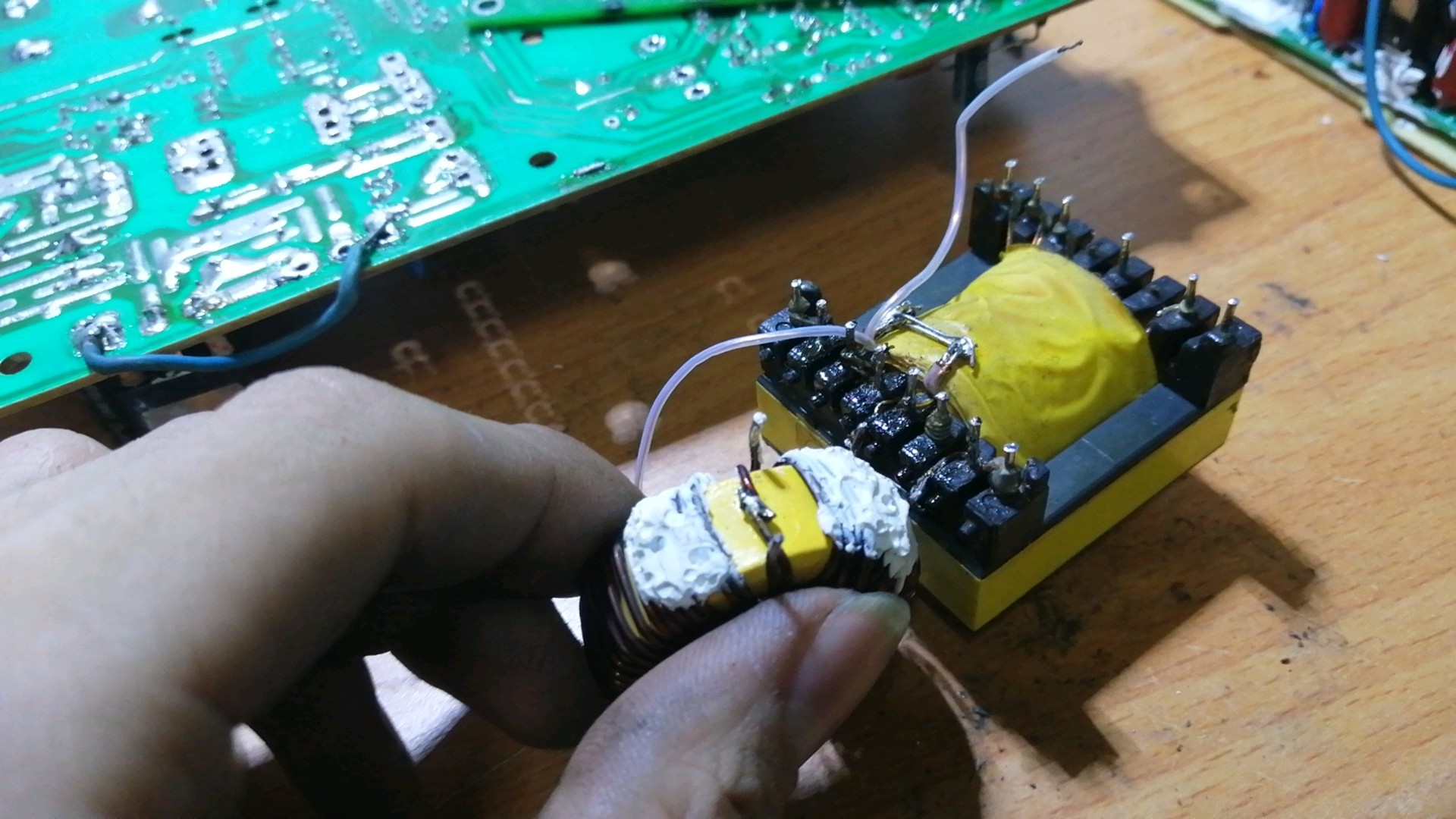

这一步其实就是把全波整流改成全桥整流,这样输出电压可以提高。之所以没有直接改全桥整流是因为如果不改变压器那么变压器匝比不够有可能会导致莫名其妙炸机故障,同时这样改装带载能力也更强。

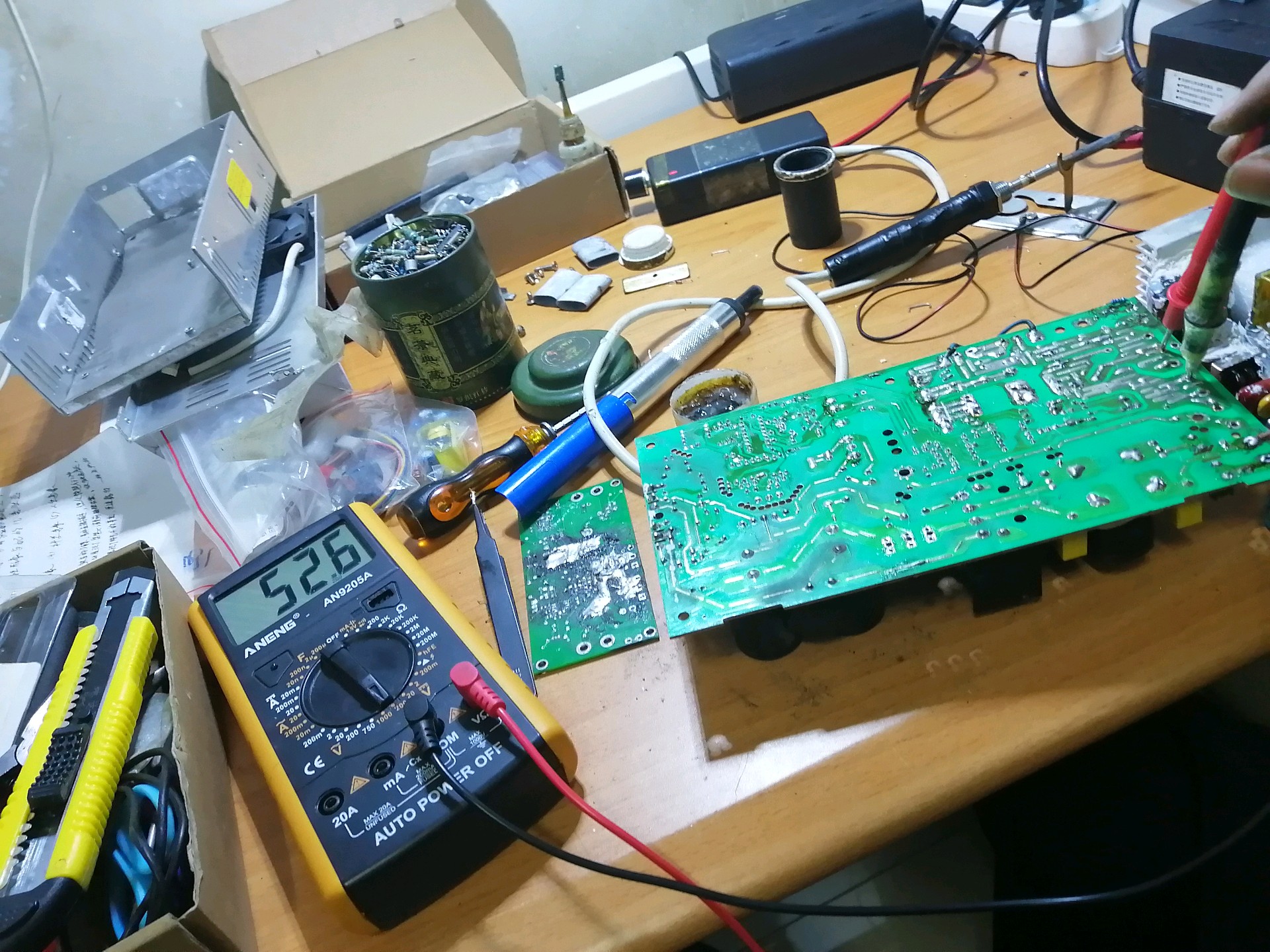

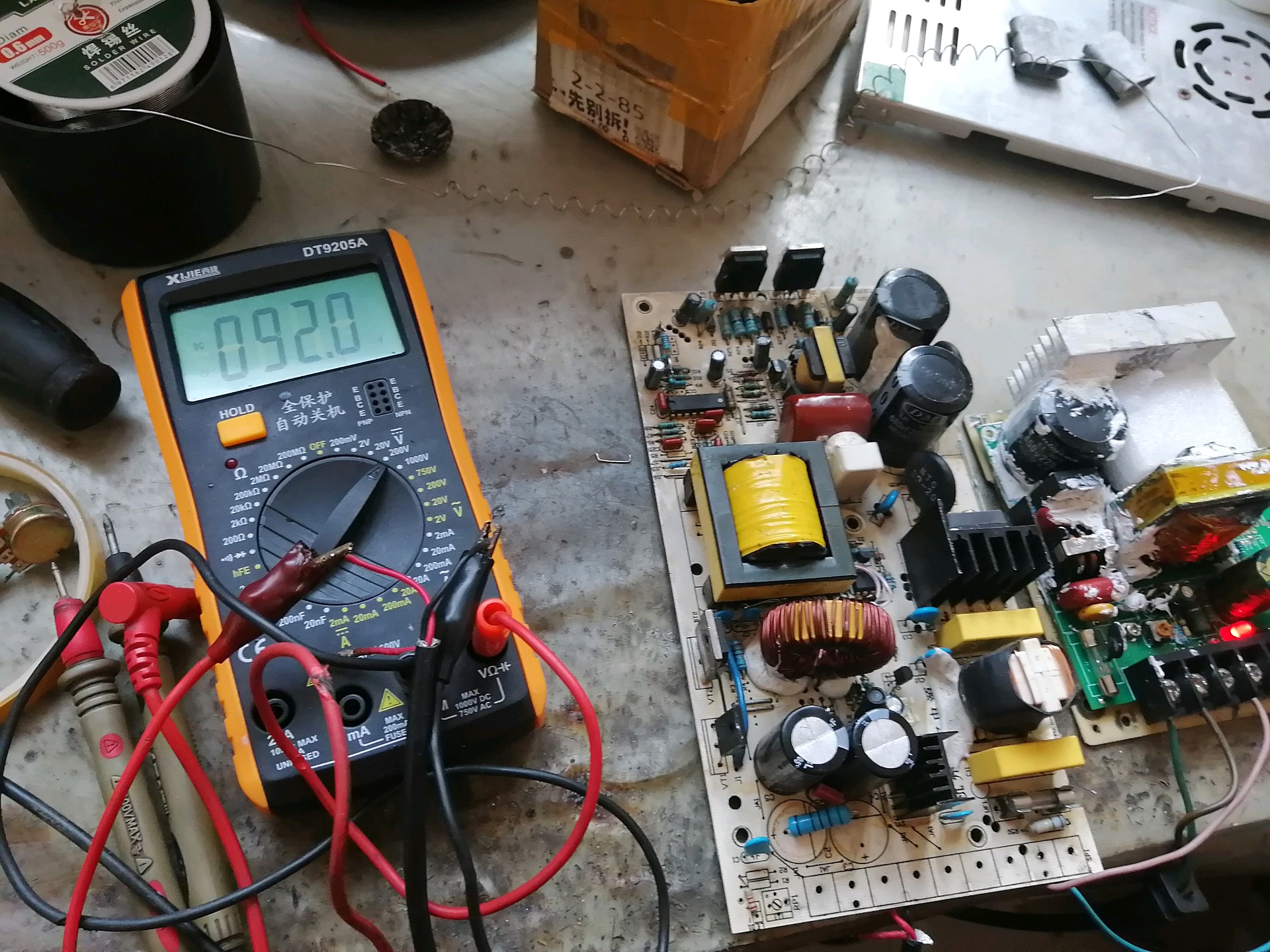

下面测一下输出电压
下面接好主板

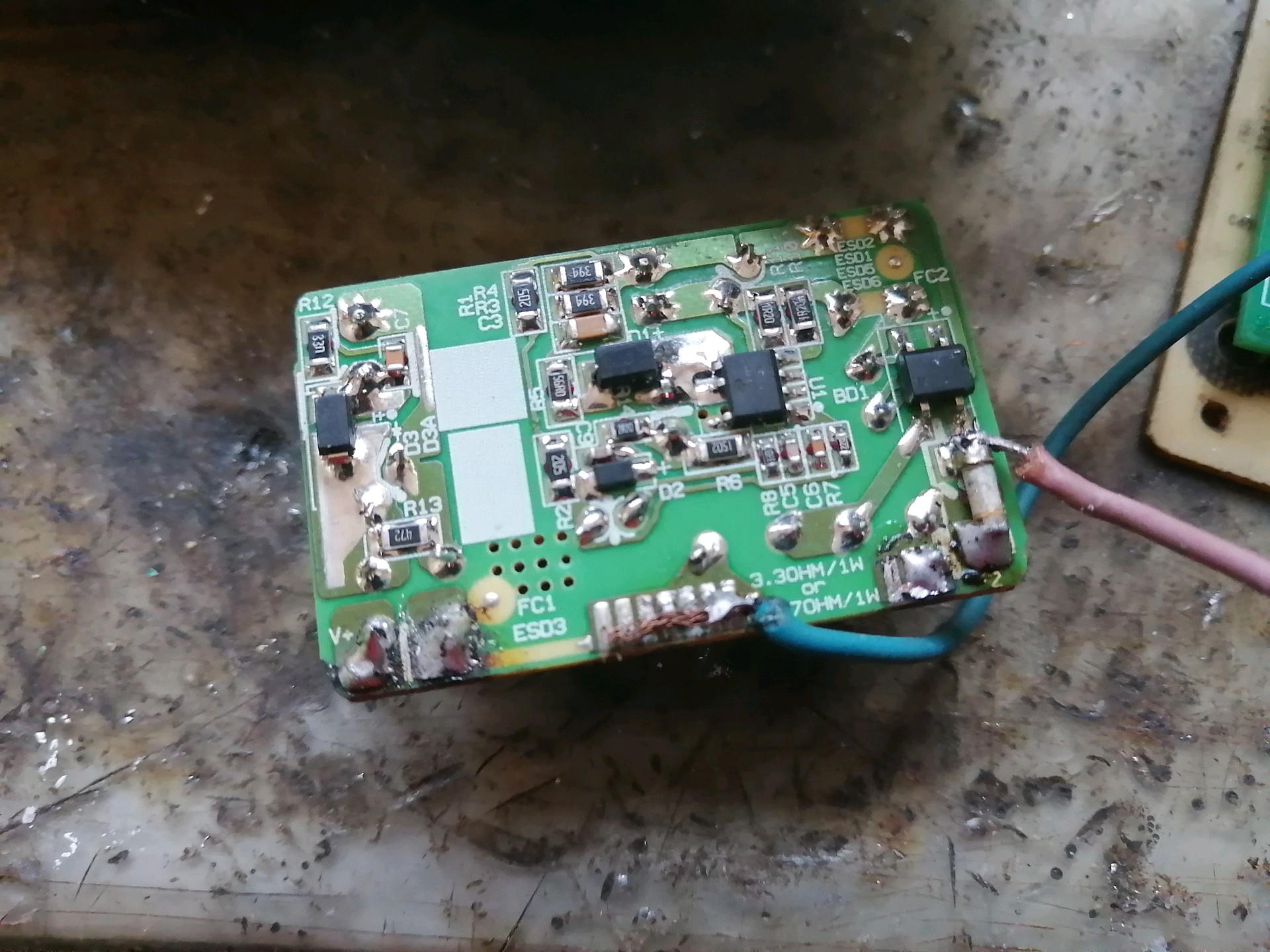

别忘了拆掉启动电阻和加上辅电电源

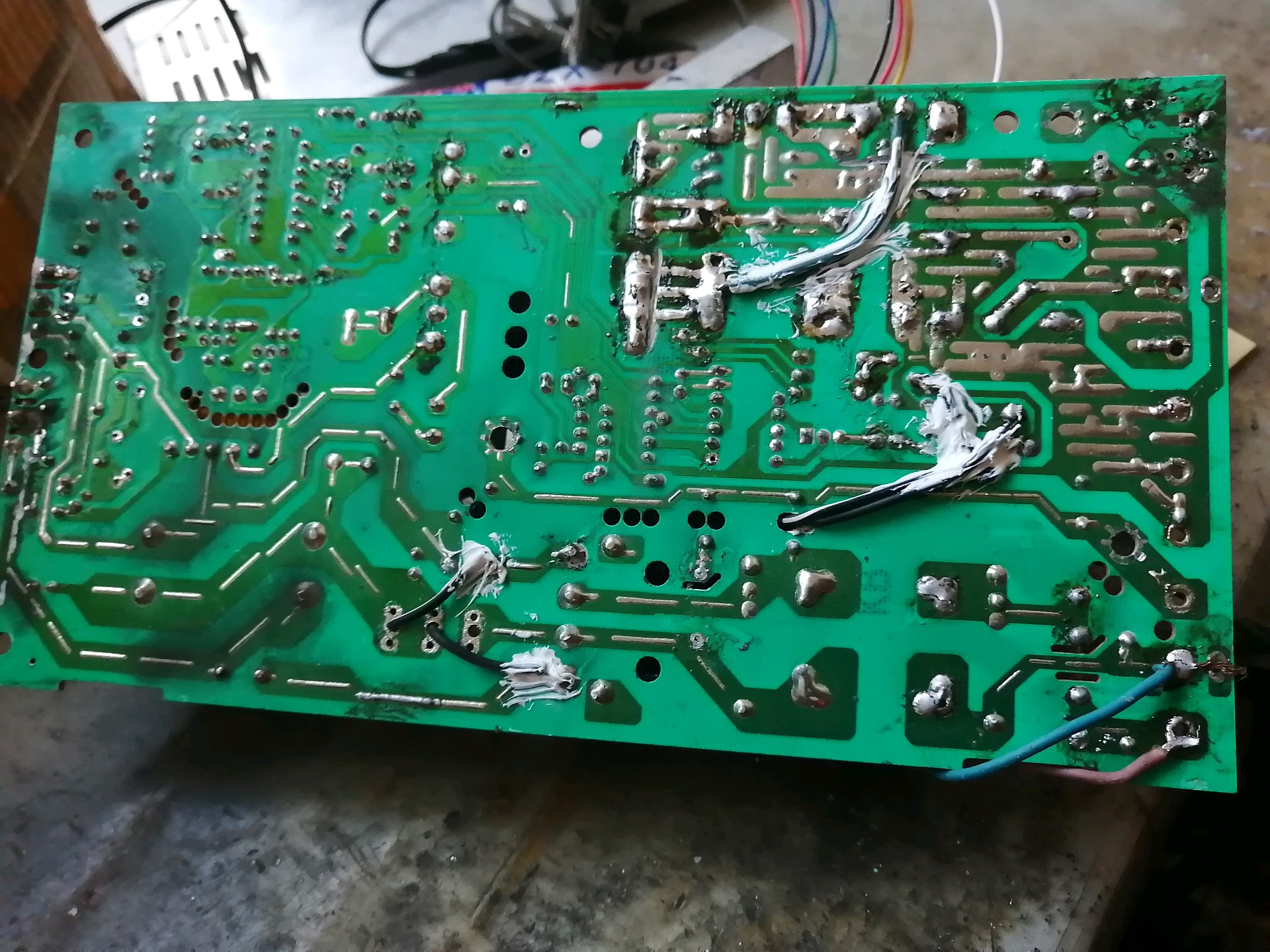

都改装完了可以通电试机,确定没问题了就可以把线头用704固定一下防止后期断裂导致各种故障

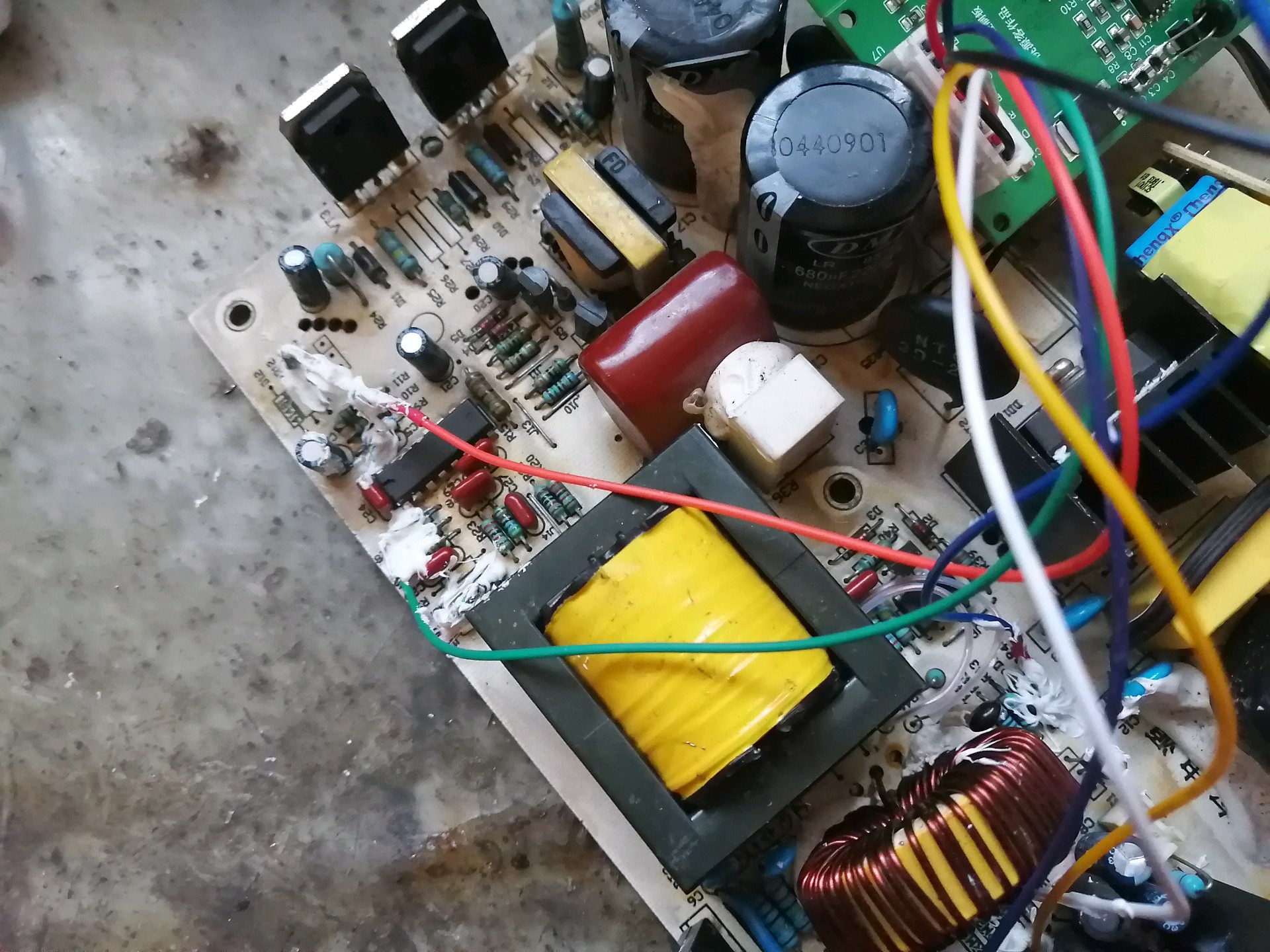

重点是电阻挑起来的那里一定要固定好不然后期很容易断

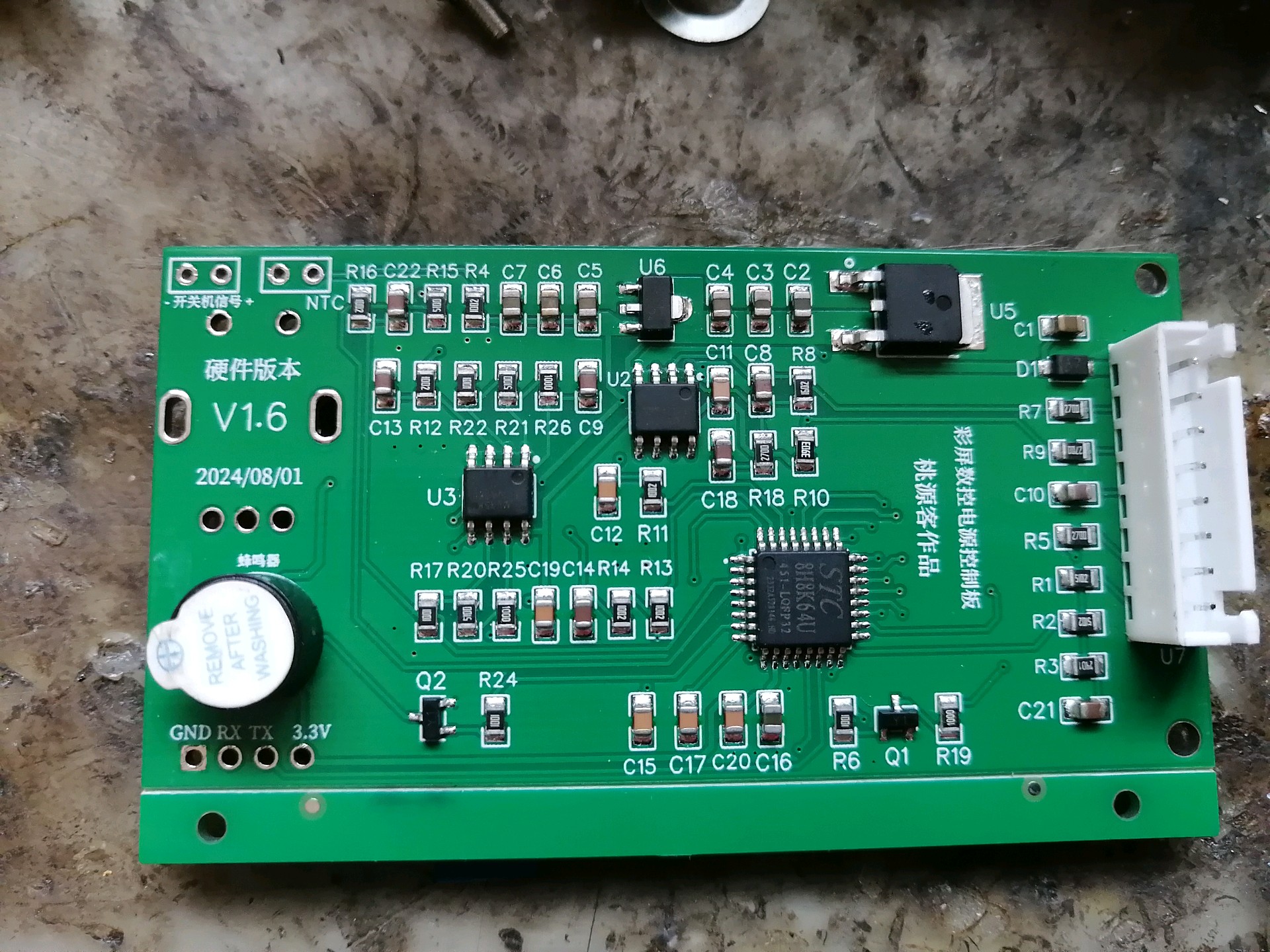

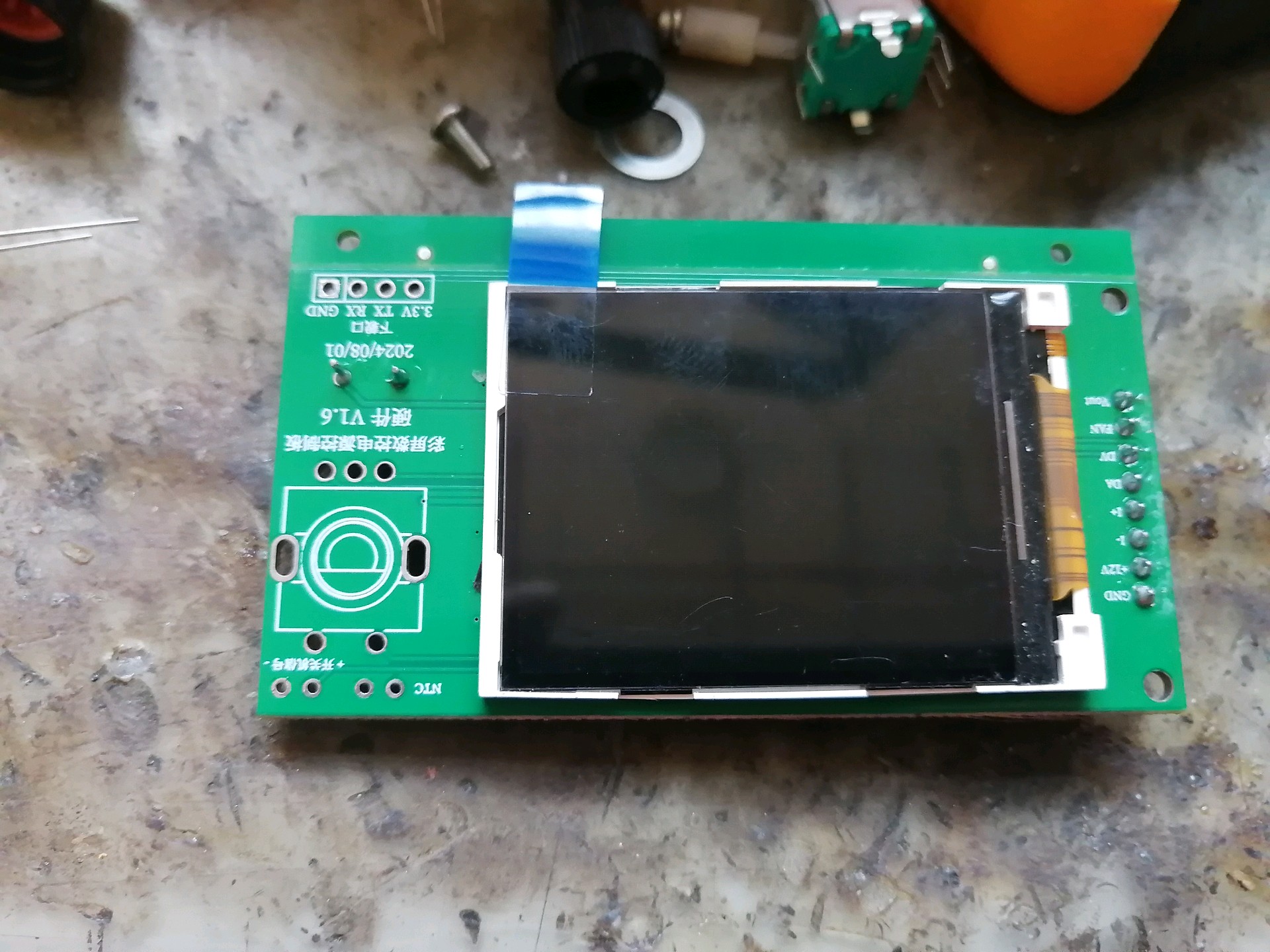

装好数控板
装好温度检测探头就可以通电试机了

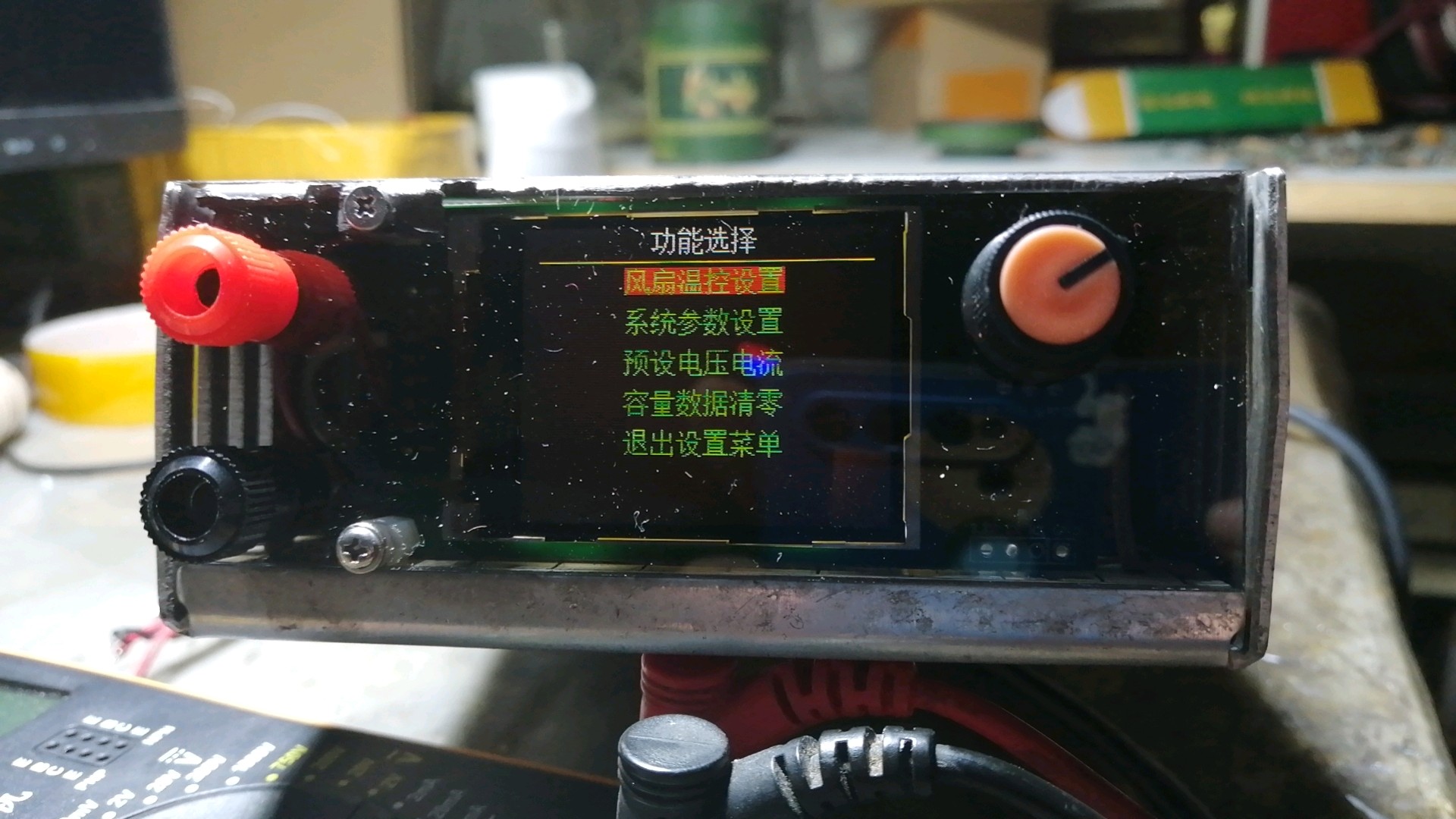

这里校准过程直接略过
下面是测试视频
喜欢就支持一下吧!😊😊😊
