神秘的实验室
2024/10/09 16:26
由于闲鱼上面买的电源板还没有到,所以只能用在破烂市场淘的充电器做拆解活动了,等我那个电源板到了再进行更新。
由于在家搞时间来不及了,于是我便将那两个充电器带学校了准备改造一下。

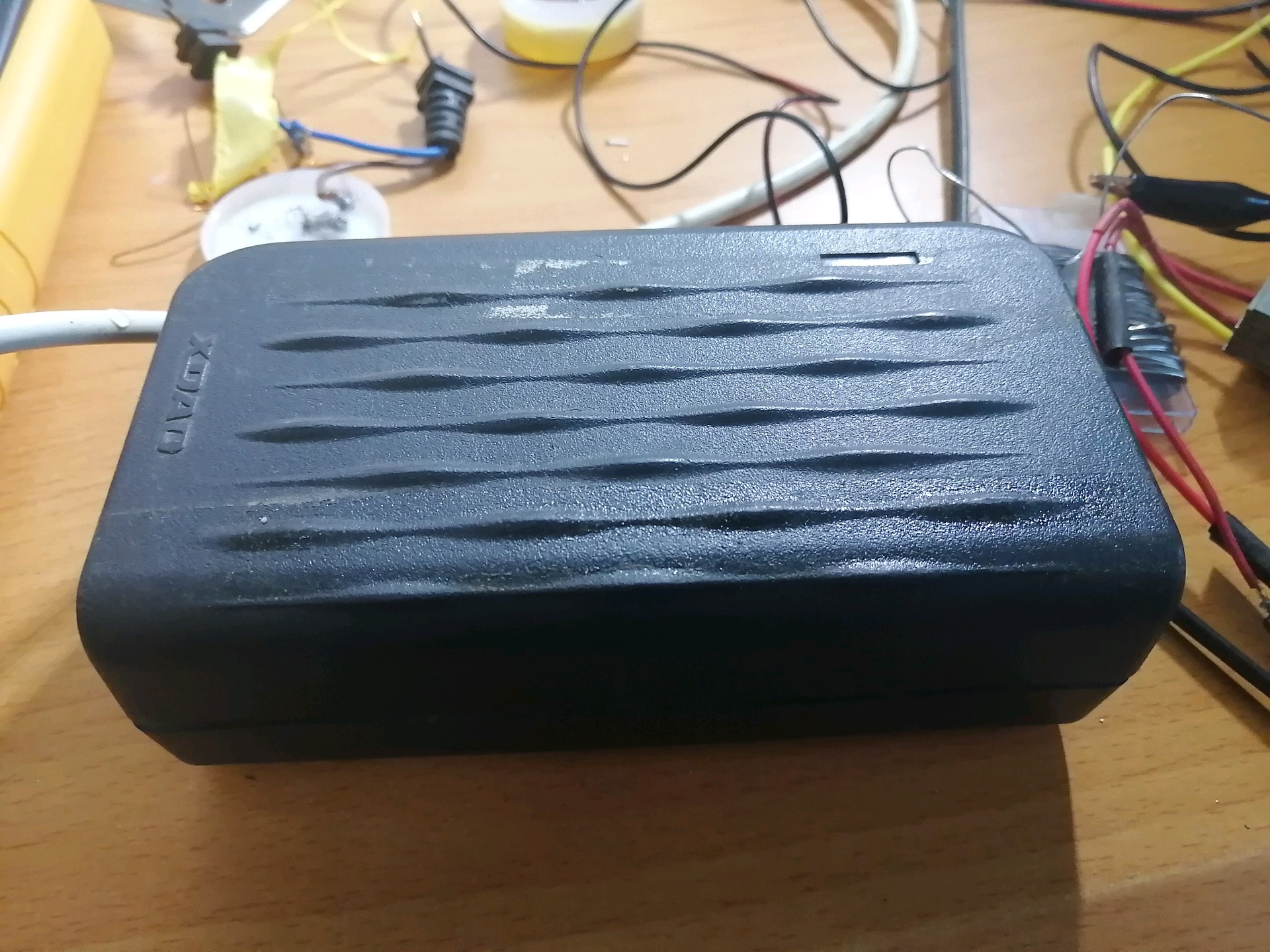

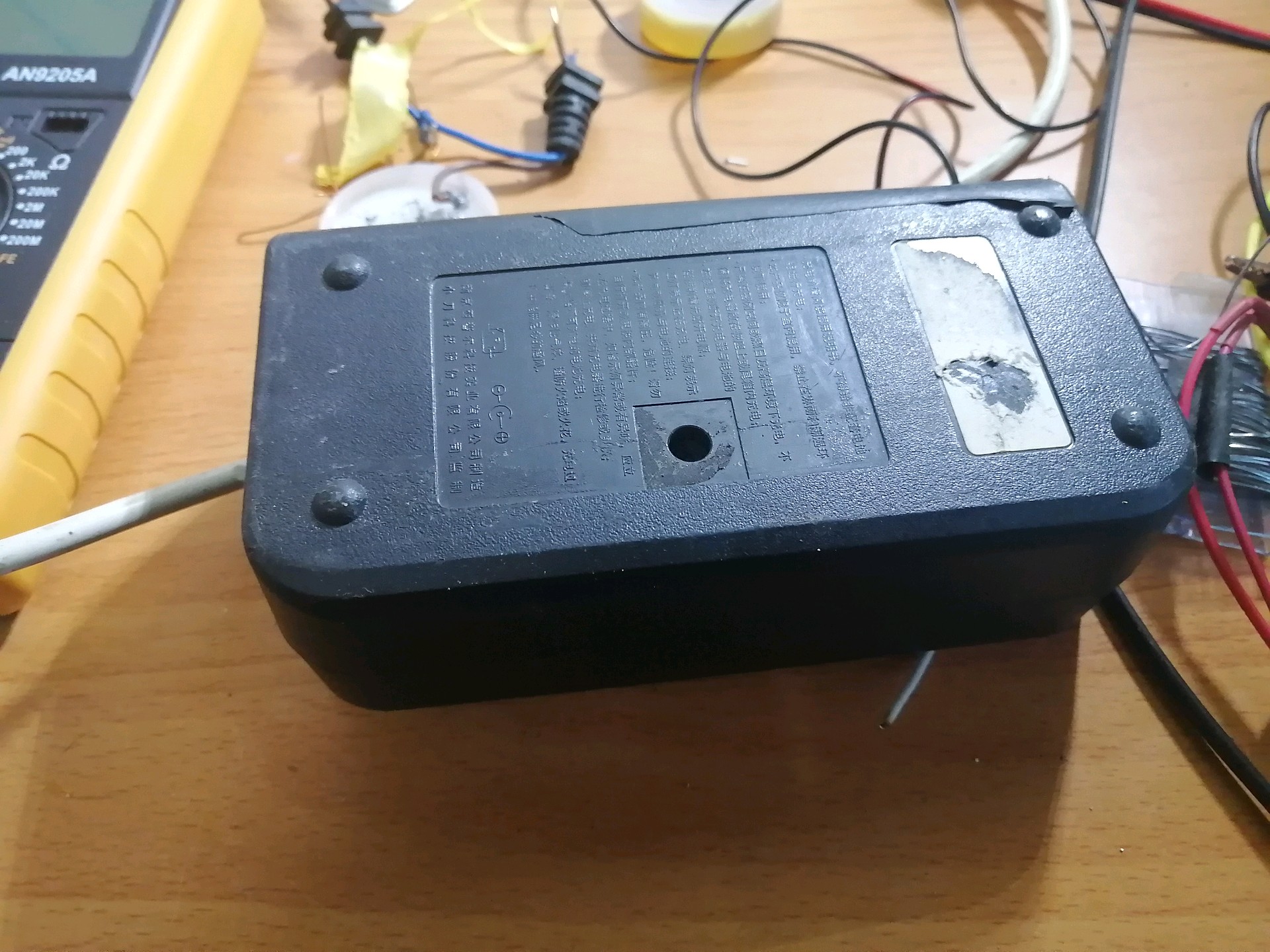

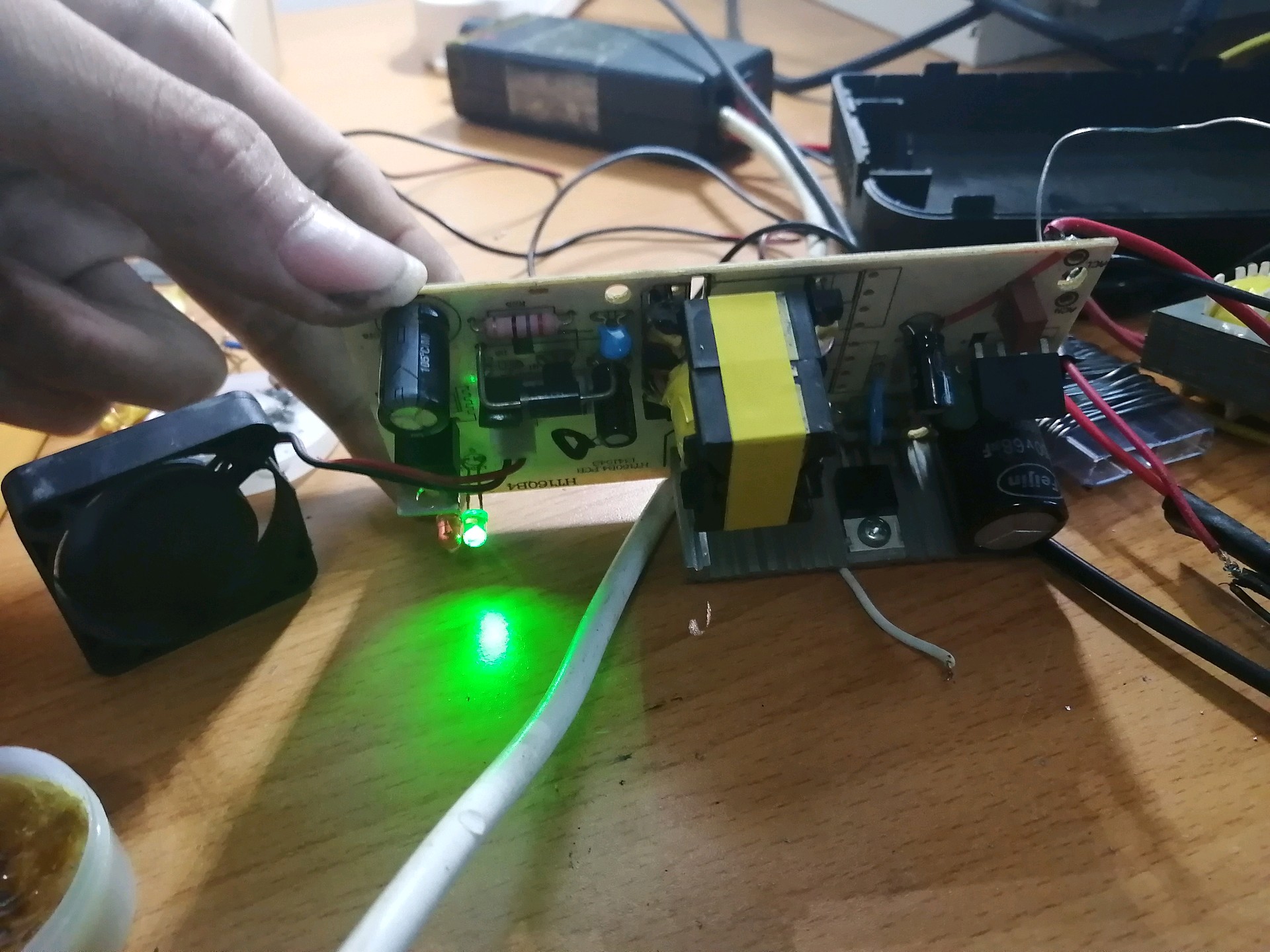

淘到手时就是剪线电源,于是就拆开看一下准备通电试机,结果一切正常。另一个一样的没有剪线的拆开一看居然是修过的,而且也是坏的,由于在学校寝室,没有太多时间,而且我也急用,索性放弃那个坏电源,开始研究这个剪线电源。

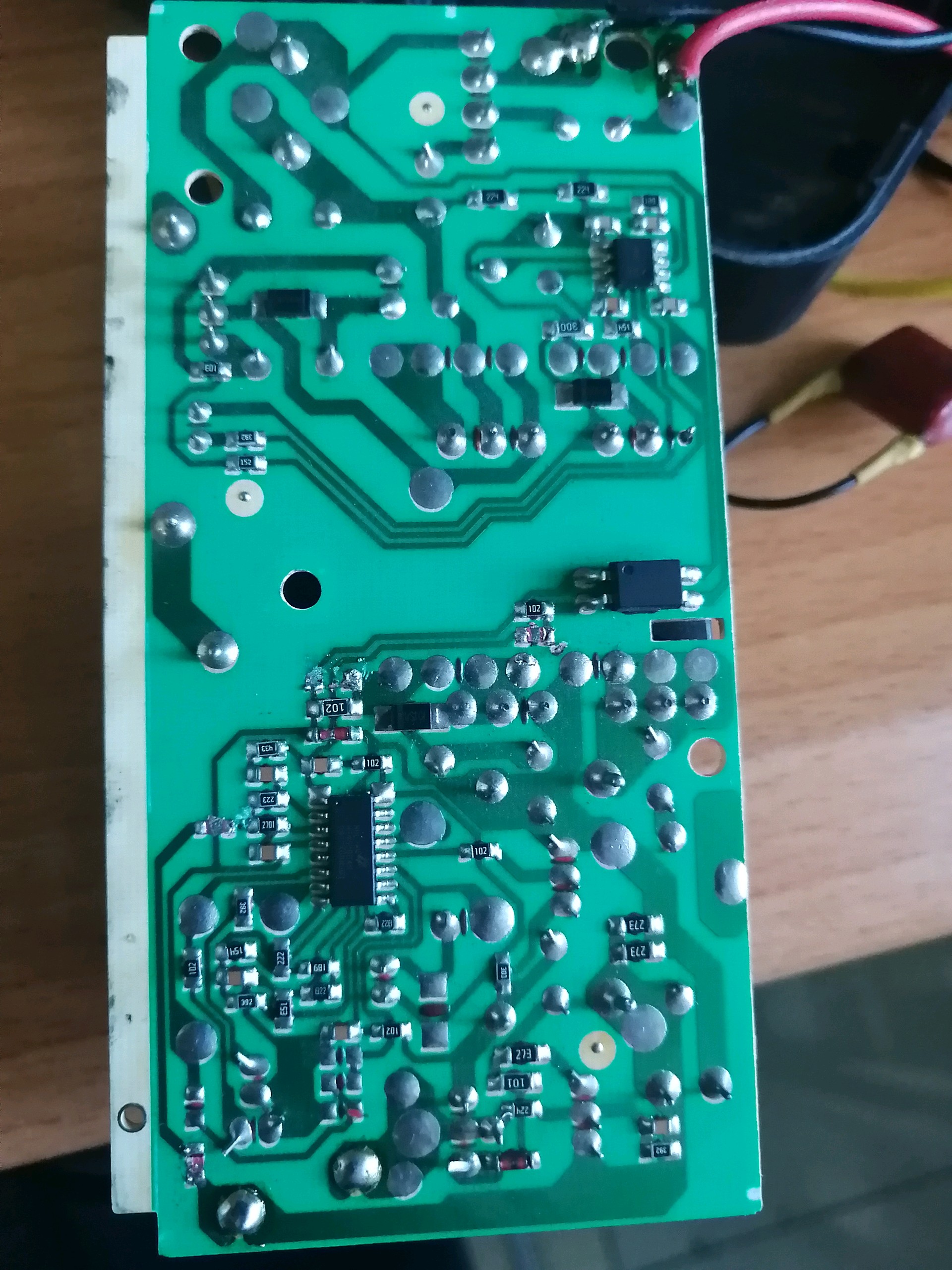

这个电源反馈电路很特别,居然没有光耦和431反馈,而是用单片机来控制输出电压,再经过一番跑线后终于找到了电压采样分压电阻。

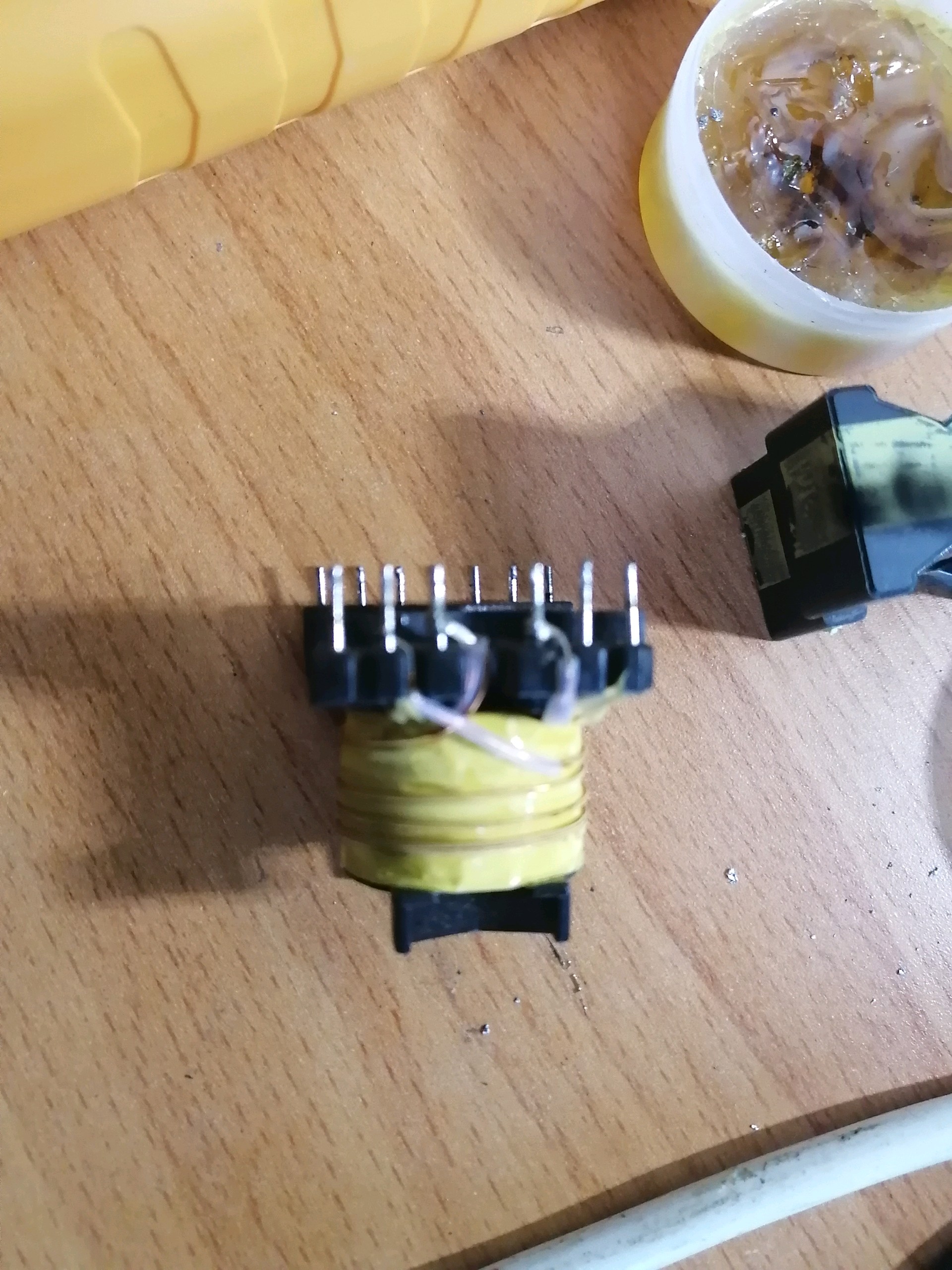

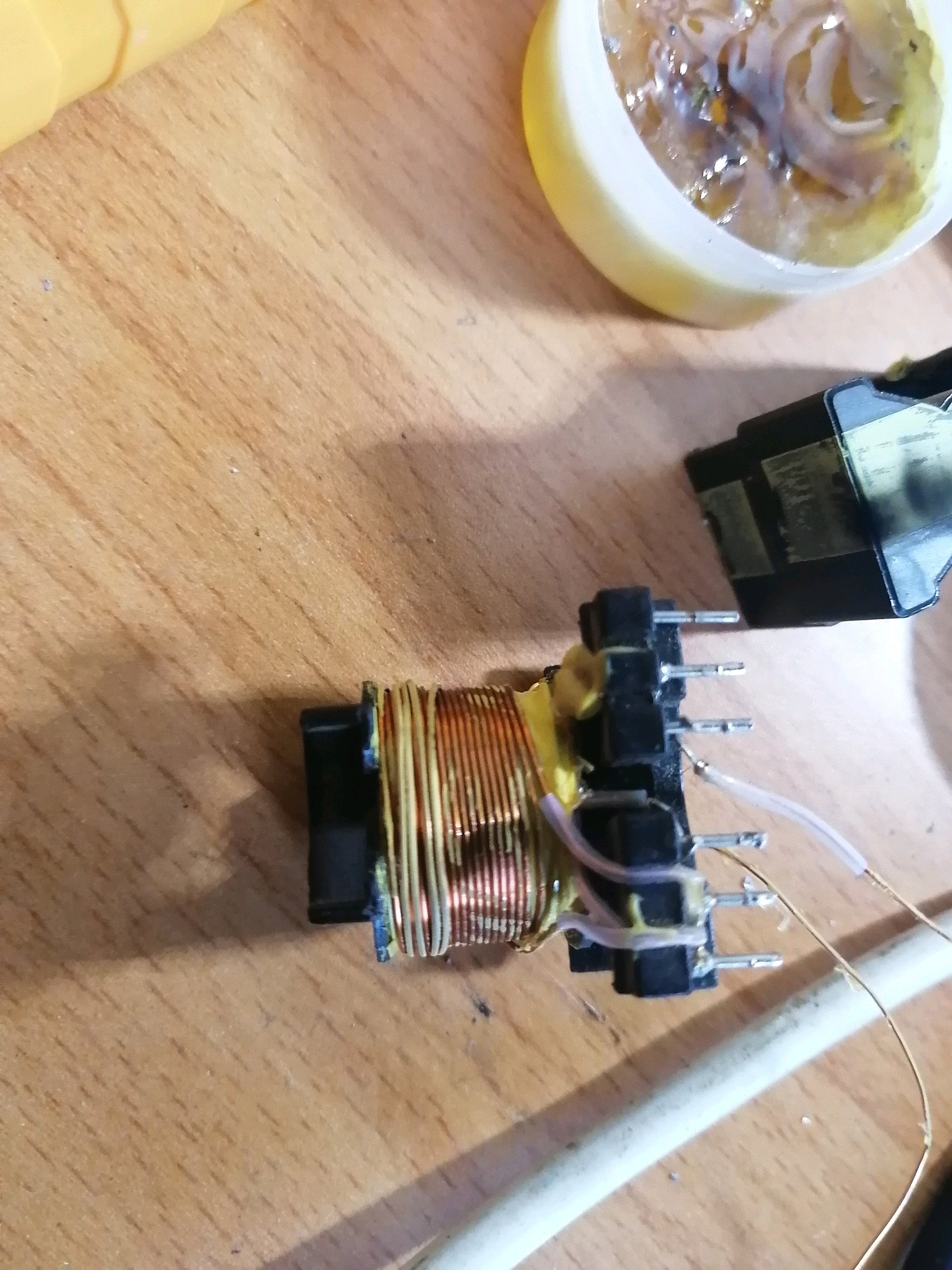

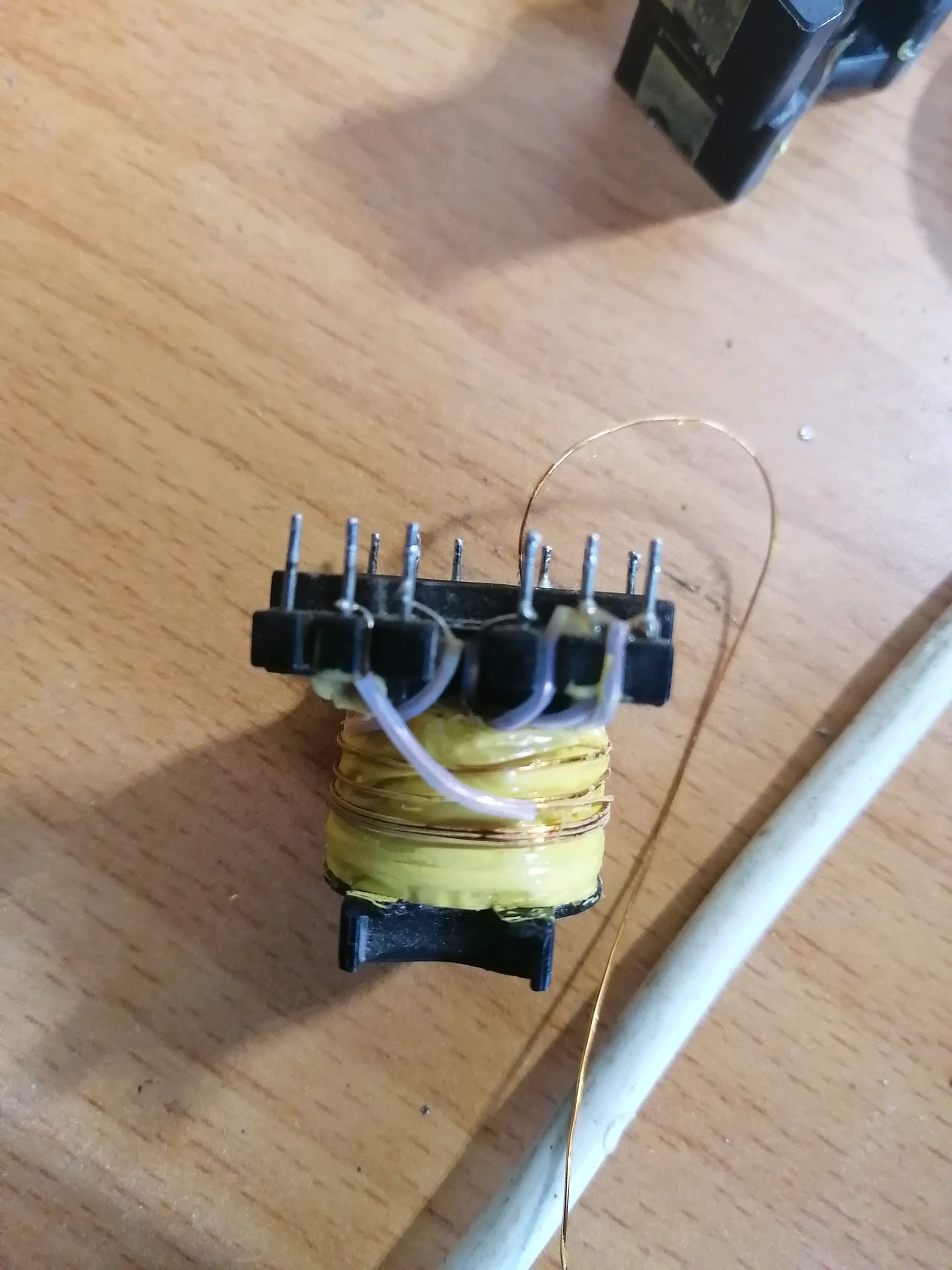

原来输出电压是48V,而我需要用20-24V的电压,虽然可以用降压模块降压,但是外挂一个电路有点占地方,而且需要额外花钱,于是我便尝试改一下输出电压,一开始只改了分压电阻,但是我发现上电后电源会打嗝。本来不想拆变压器的,这下不得不拆了。改变压器方法很简单,只是将输出绕组线径变为原来二倍,匝数改为原来二分之一,如果出现半匝则省掉那半匝线圈。然后就原来怎么拆就怎么绕,注意一定要在拆之前对每个绕组拍照,避免绕组绕反导致炸机或者无输出

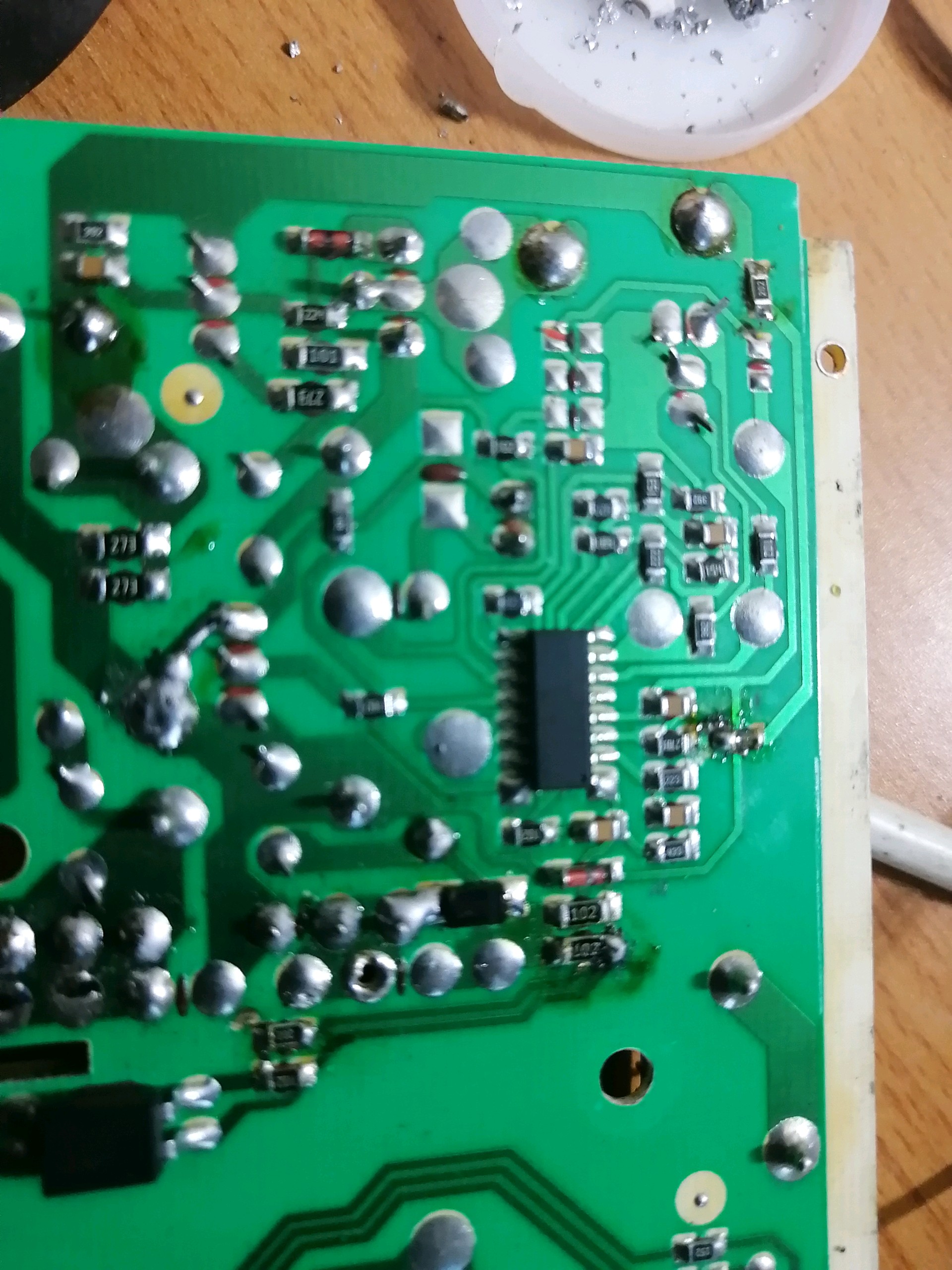

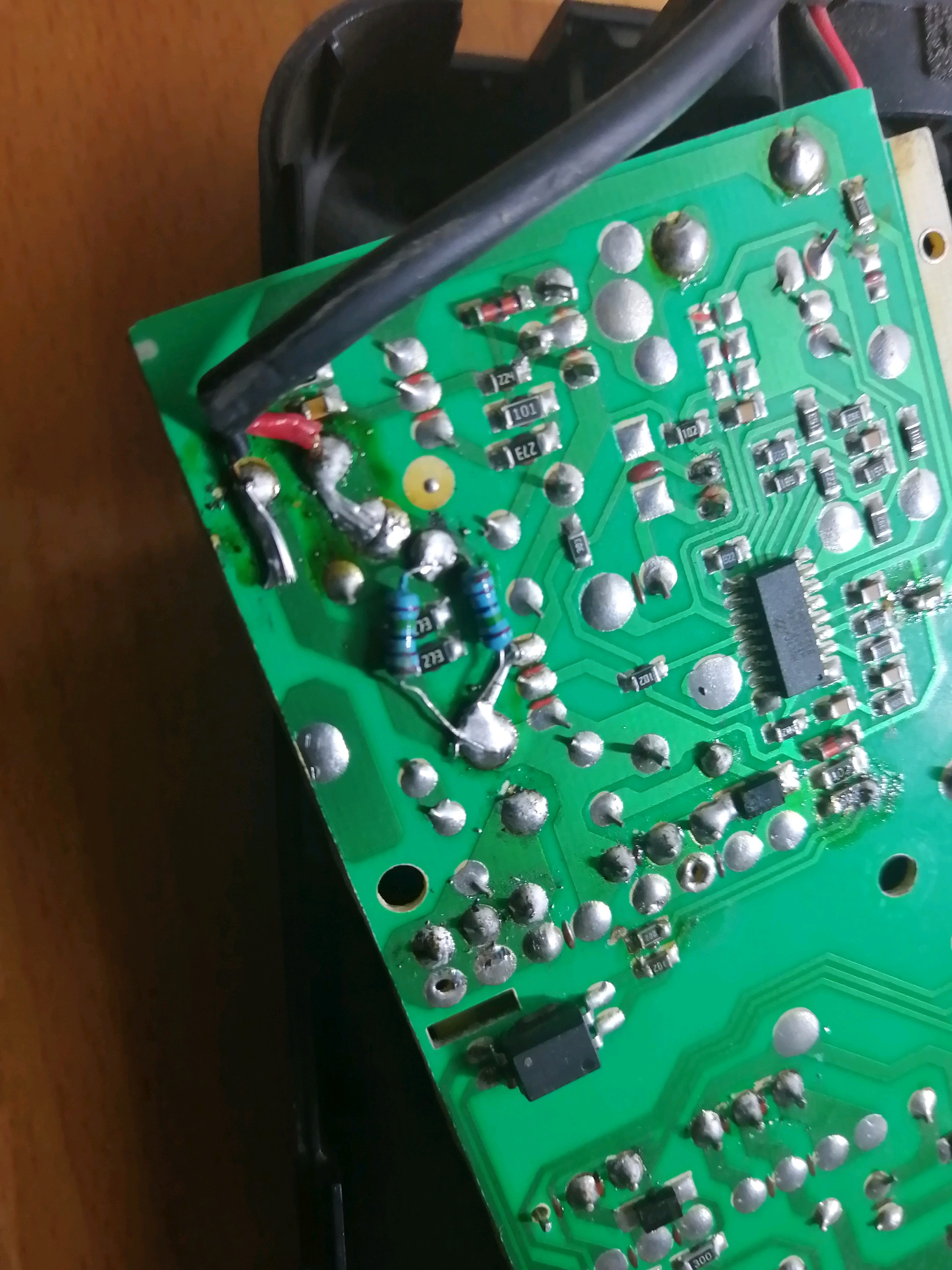

下面是拆掉电压反馈电阻的
更改这几个电阻阻值

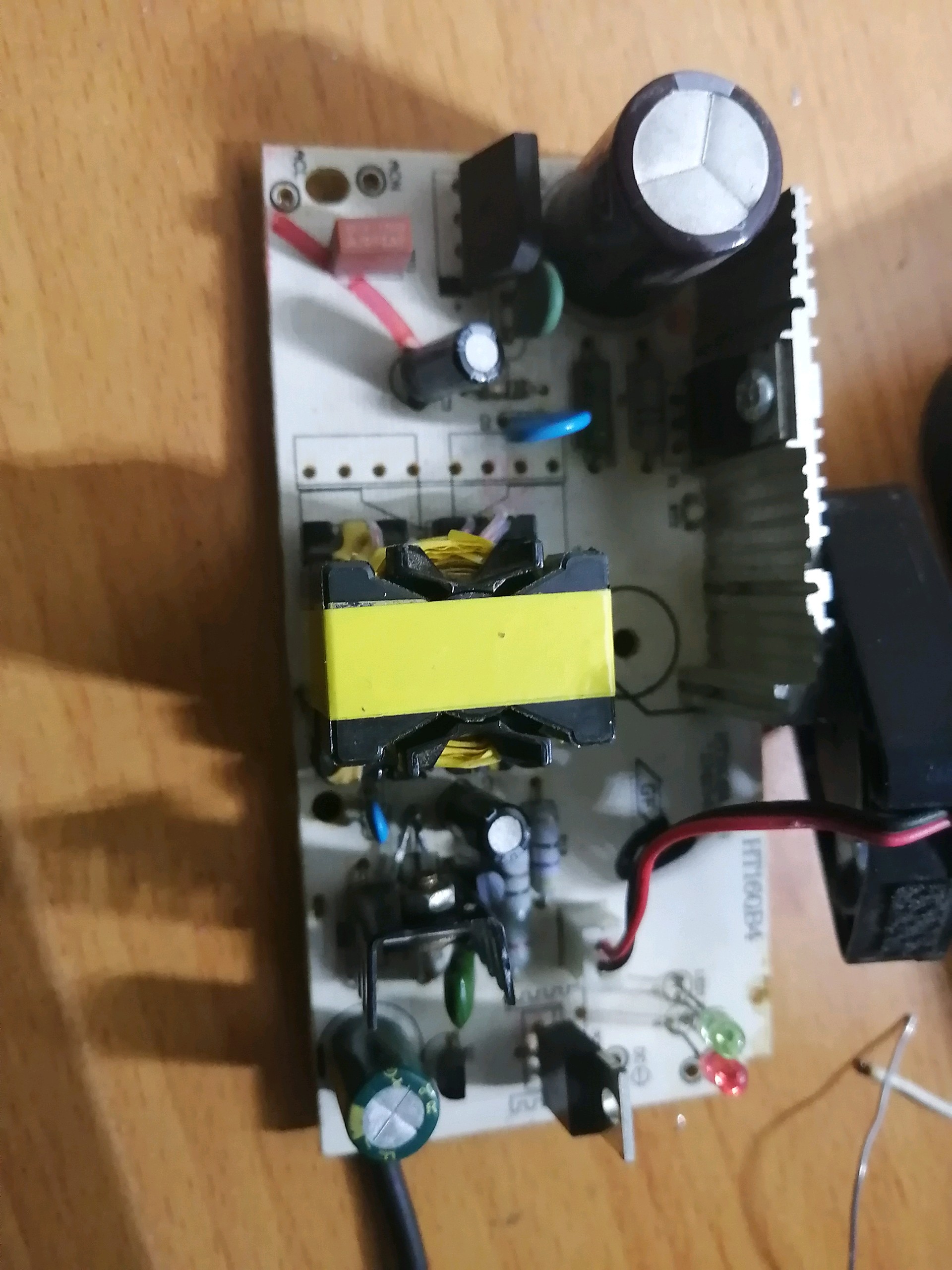

输出二极管和电容也要更换,更换完成就可以通电试机了
如果电压波动太大可以增加负载电阻
最后焊上输入输出线就算改装完成!
个人觉得这块板子设计的还算可以,虽然主控不是3842,但是电路结构和常见3842电源一样,而且带有温度保护电路。
——至此改装完成——
等我那个电源板子到了继续更新拆解活动帖子
