神秘的实验室
2024/06/21 10:49
续上期帖子,在修好了之后发现了个问题,就是输出电压过高。于是修改了原机上面的电压反馈和定律反馈电路,现在电压输出正常了。

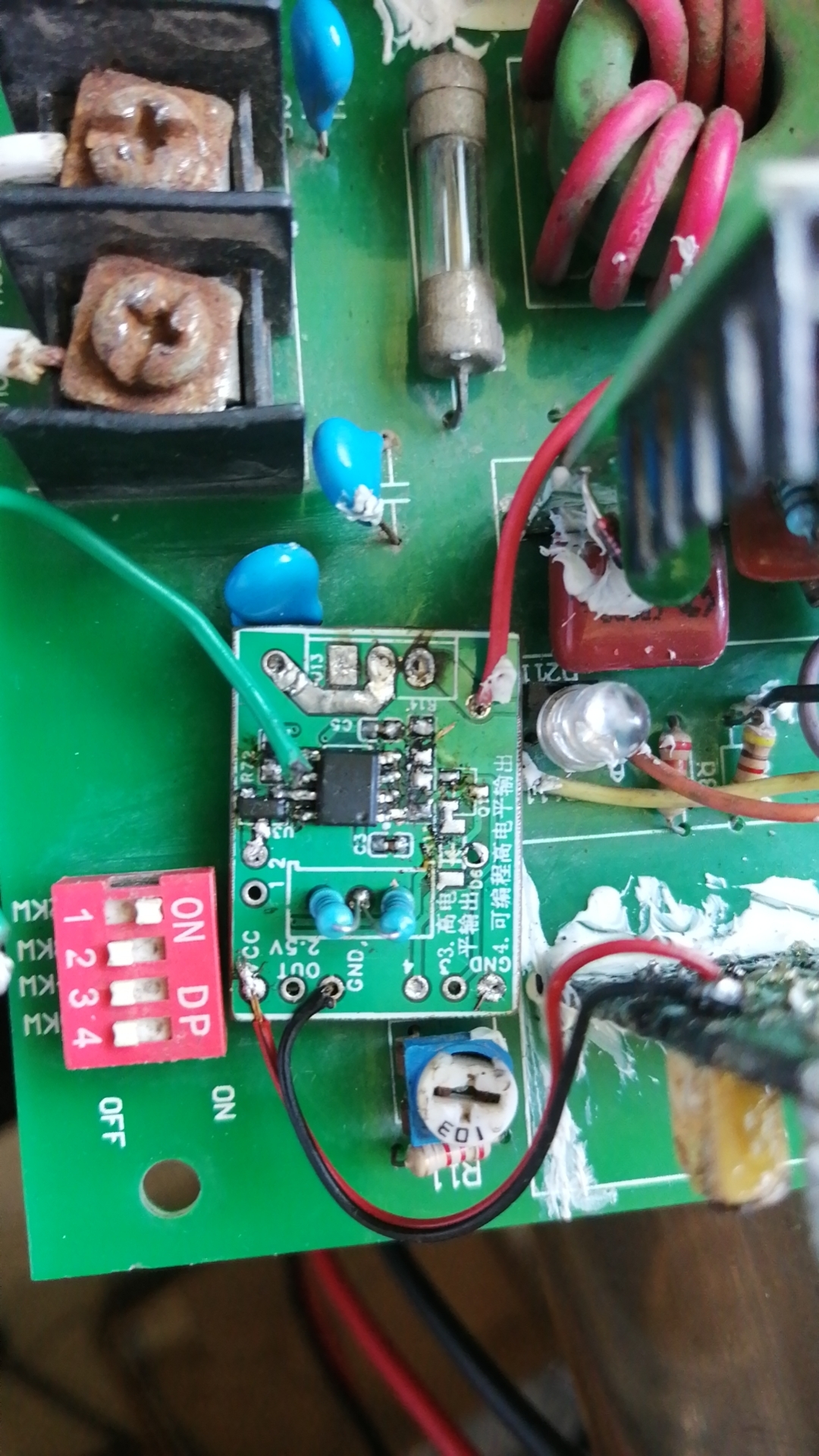

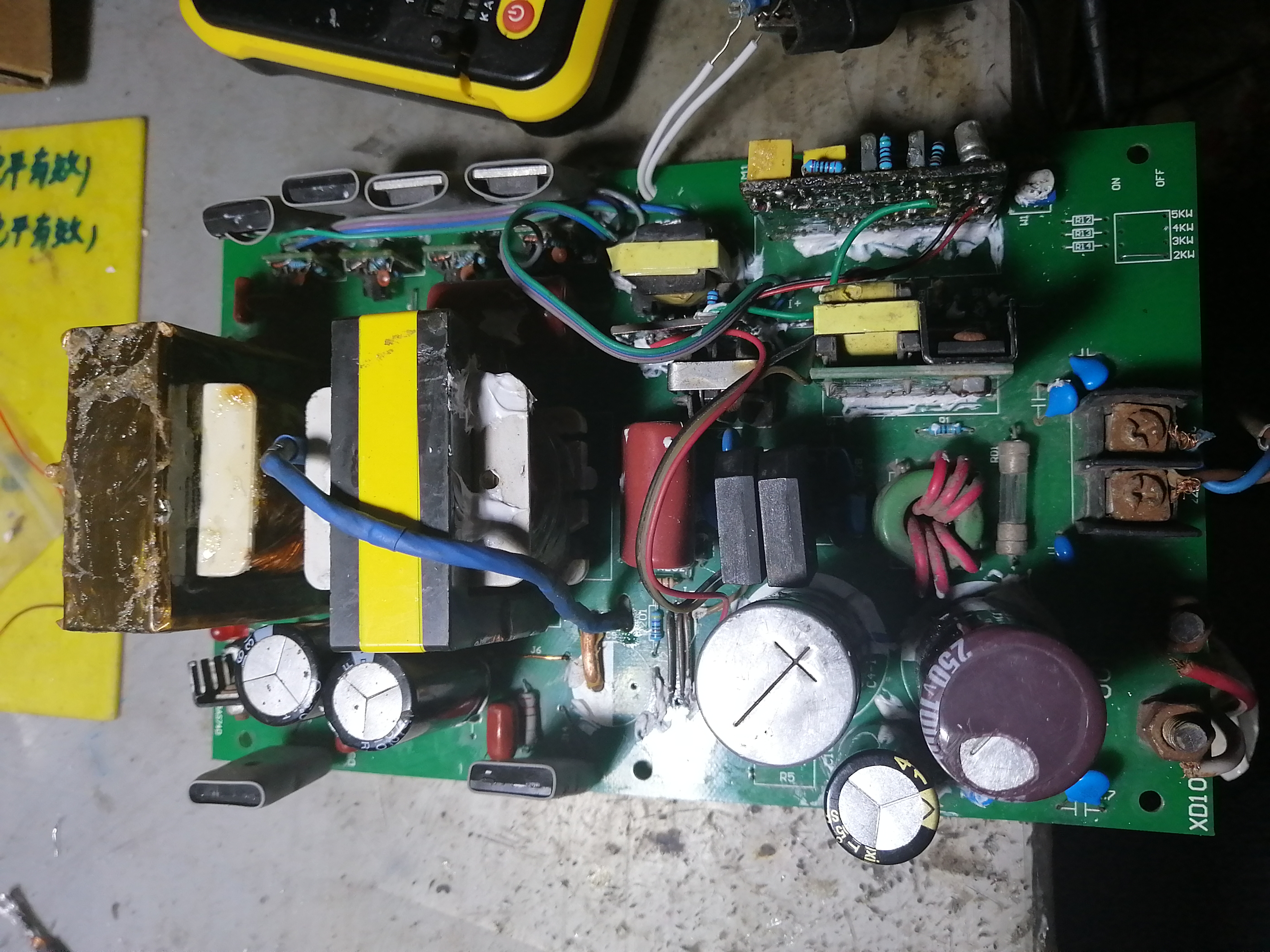

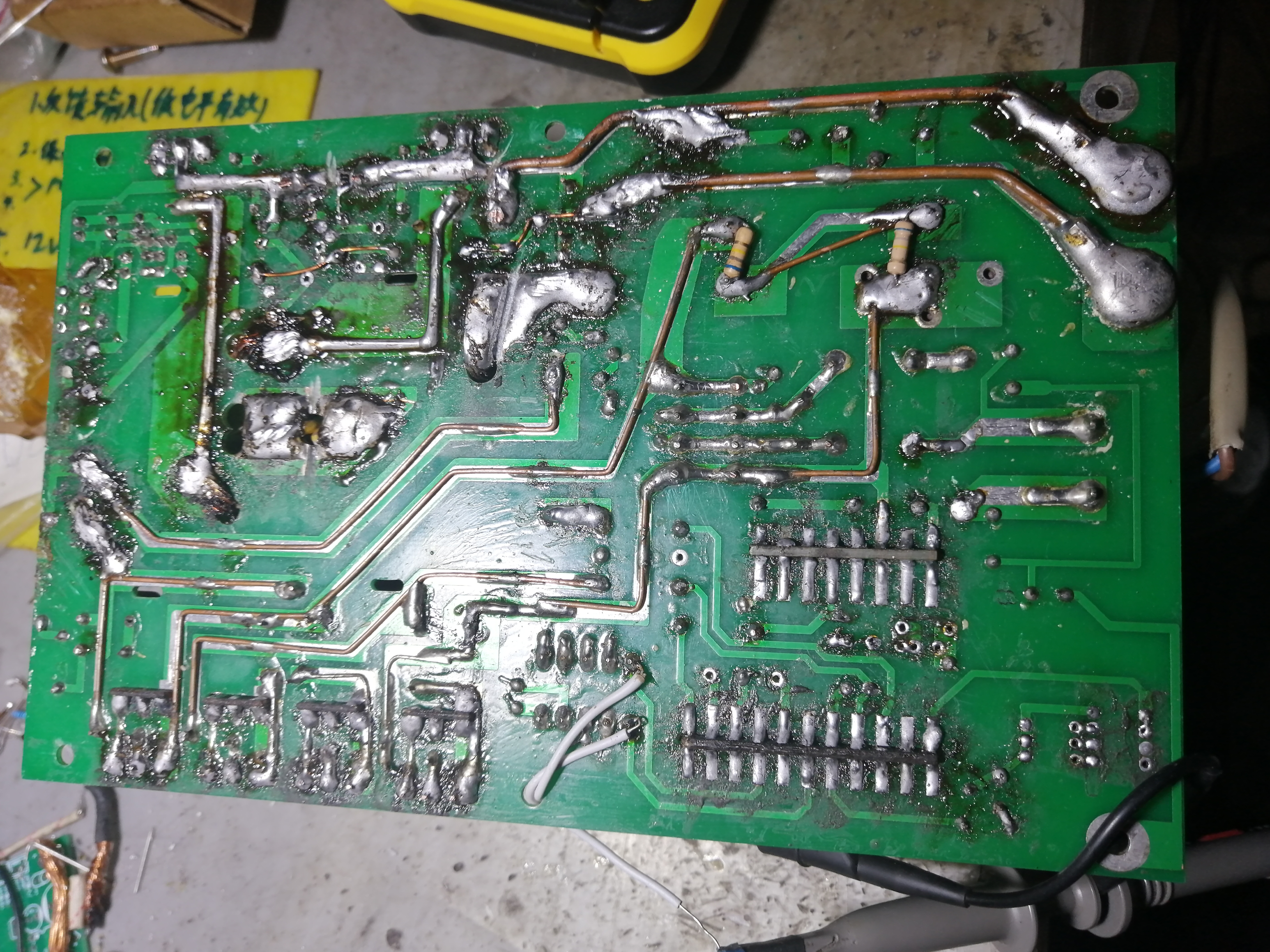

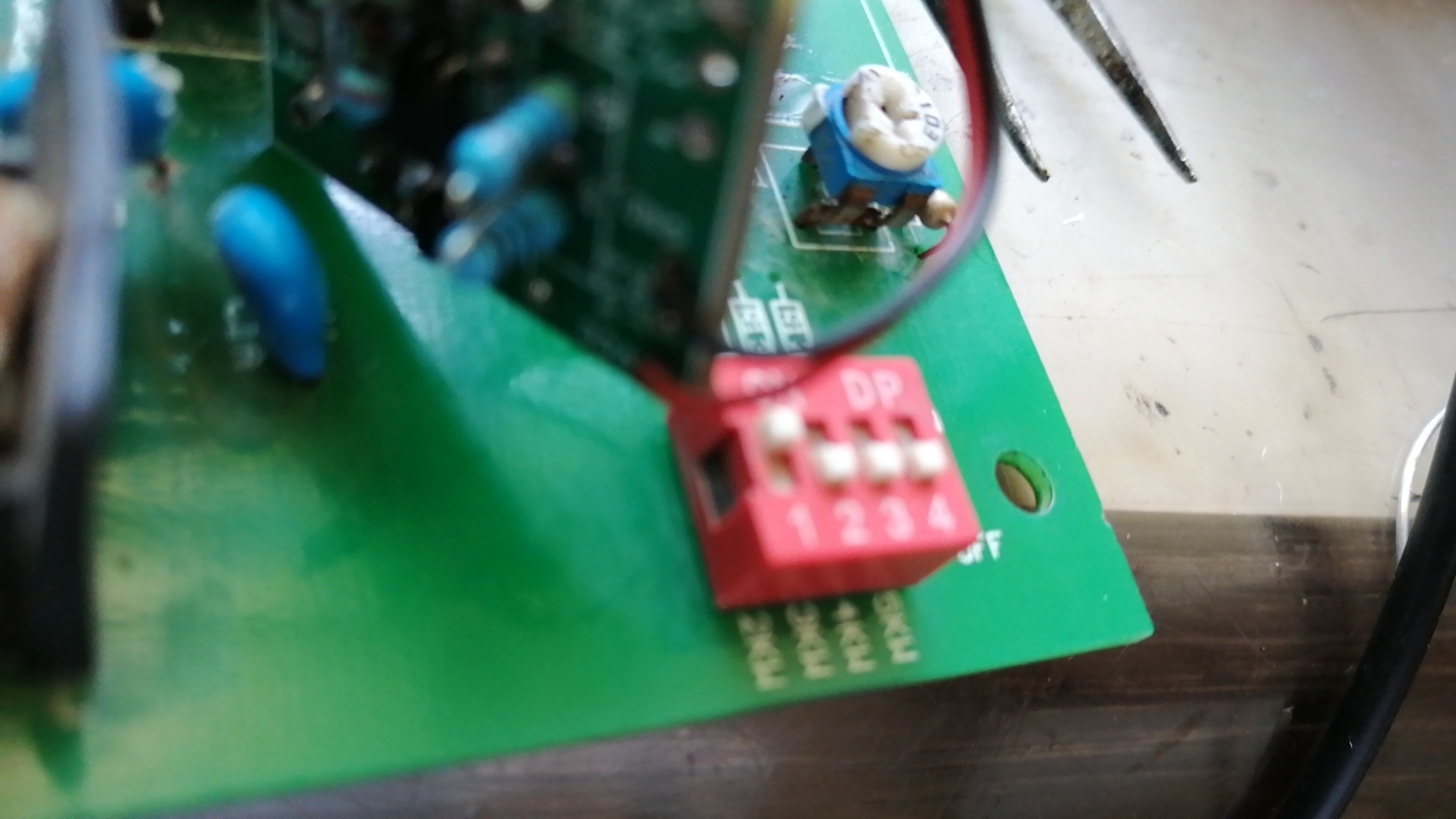

这是改好了电压反馈和电流反馈电路的样子

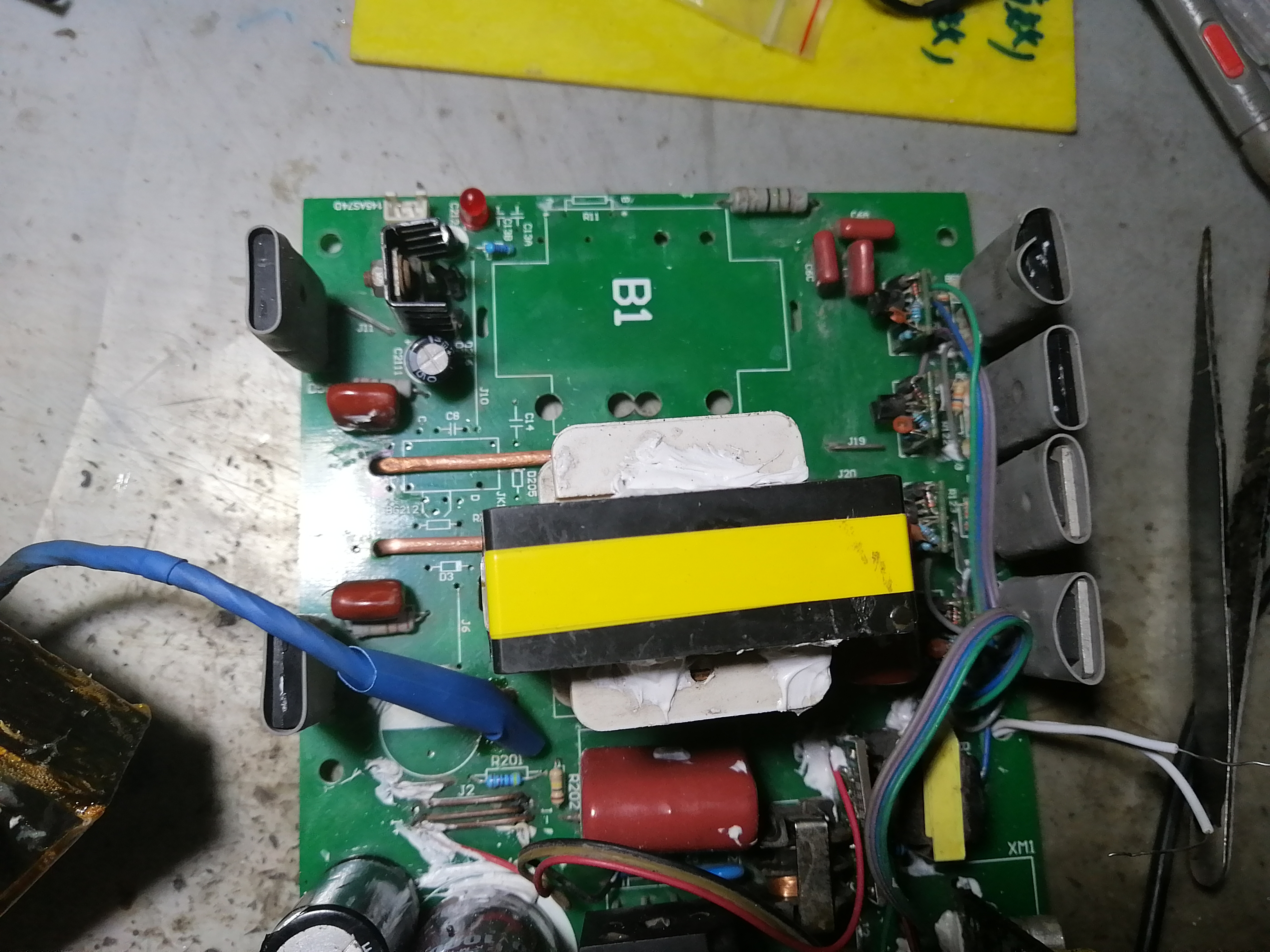

然后进行带载测试。输出端接一个220V100W的白炽灯泡,发现根本带不动。于是用示波器测量占空比,发现占空比很高输出电压却很低。最后怀疑是变压器问题,于是拆下处理一下。

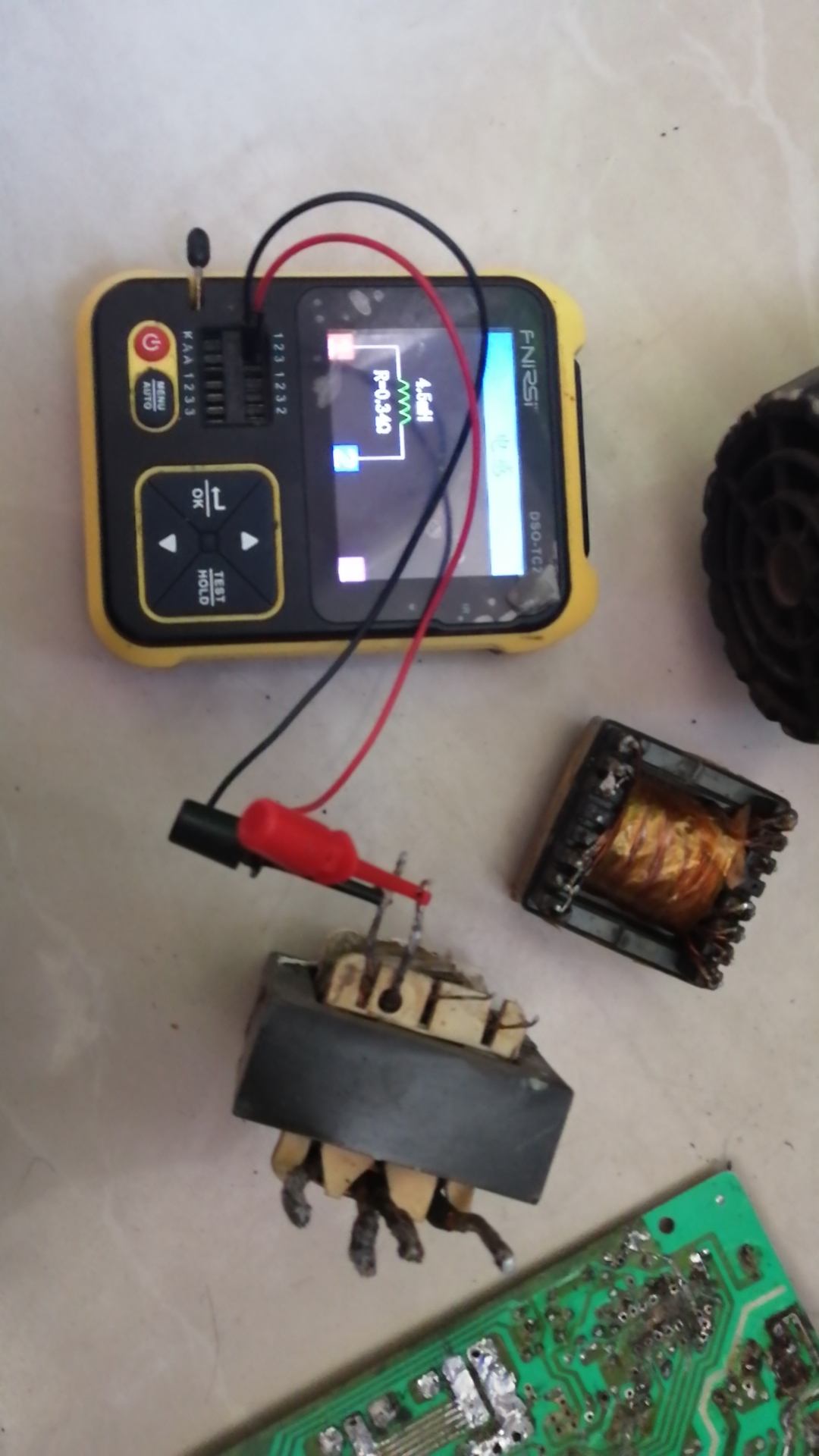

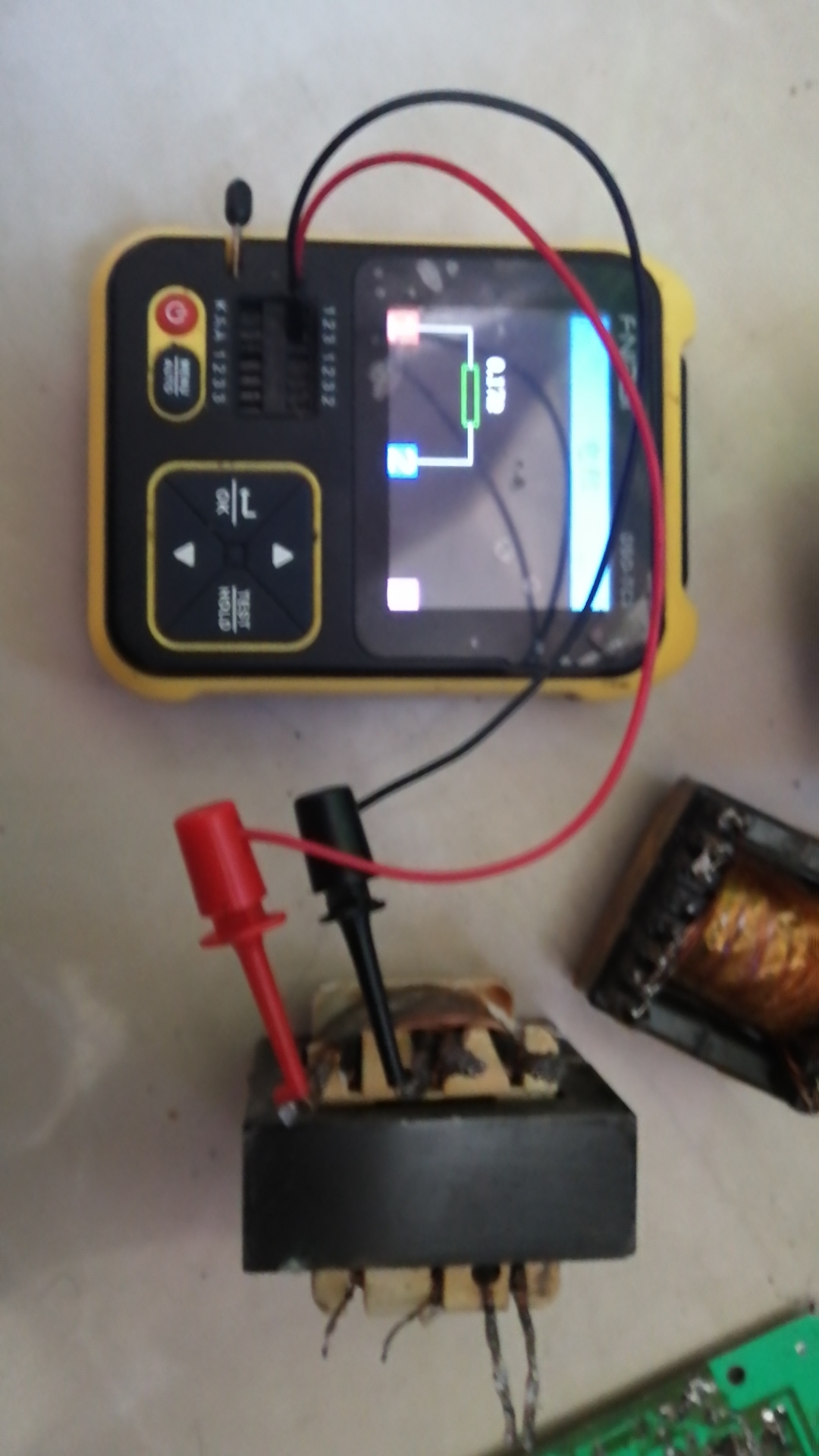

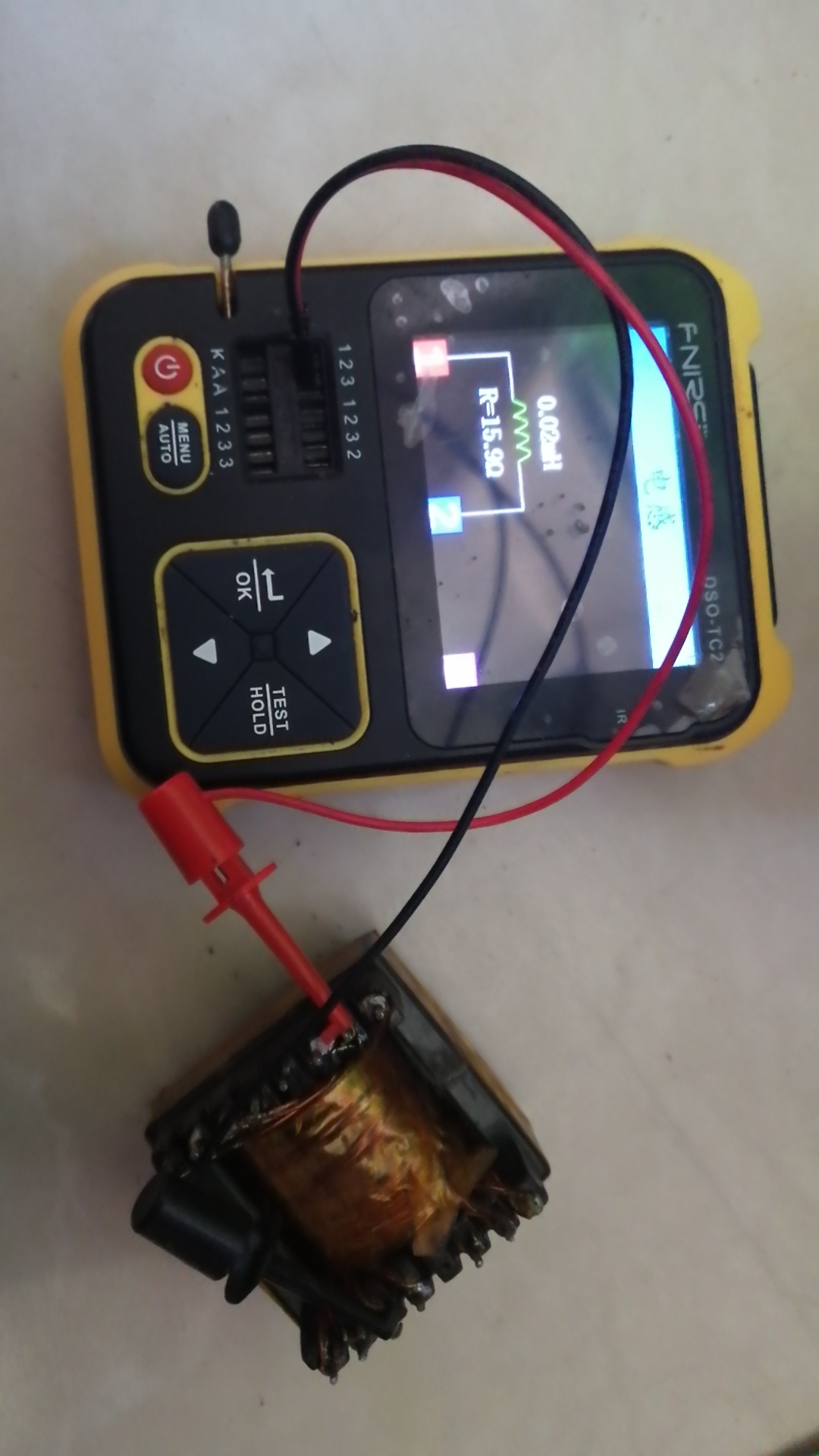

这里用一个从别的电源上面拆下的变压器作为对比。具体参数大家一看便知。总之就是电感量严重不正常。

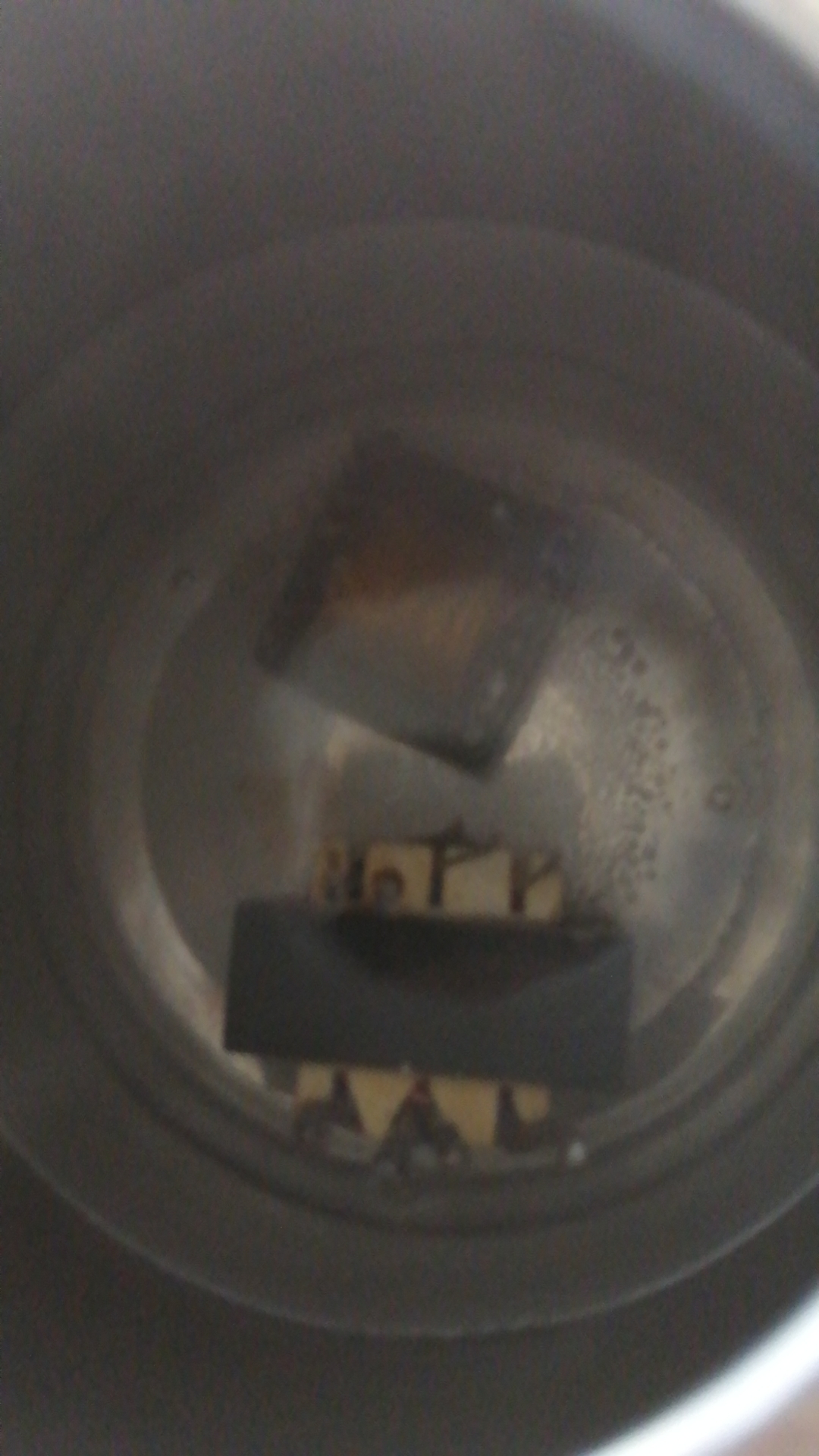

变压器用水煮大法拆开,用吹风机根本吹不动

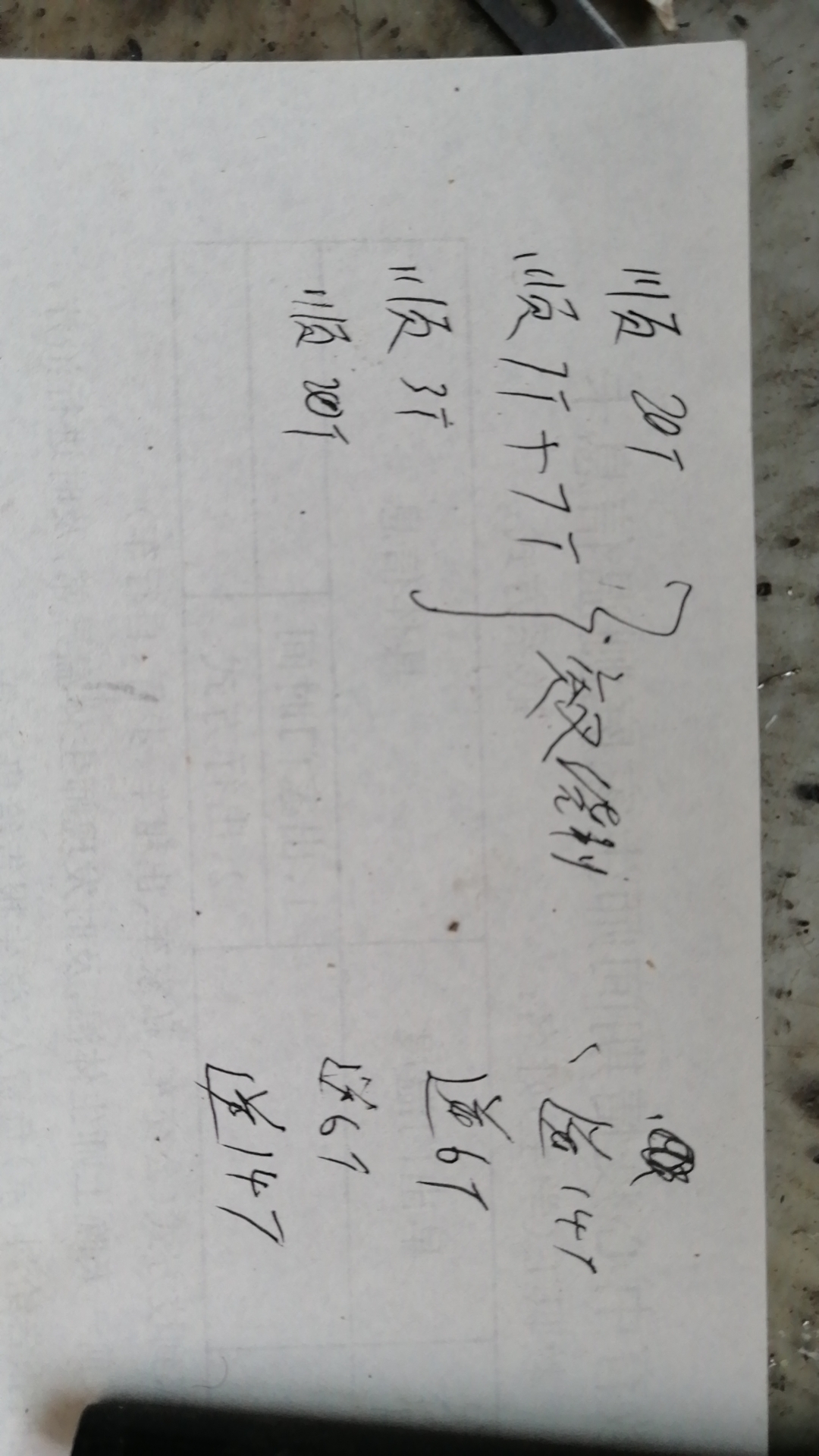

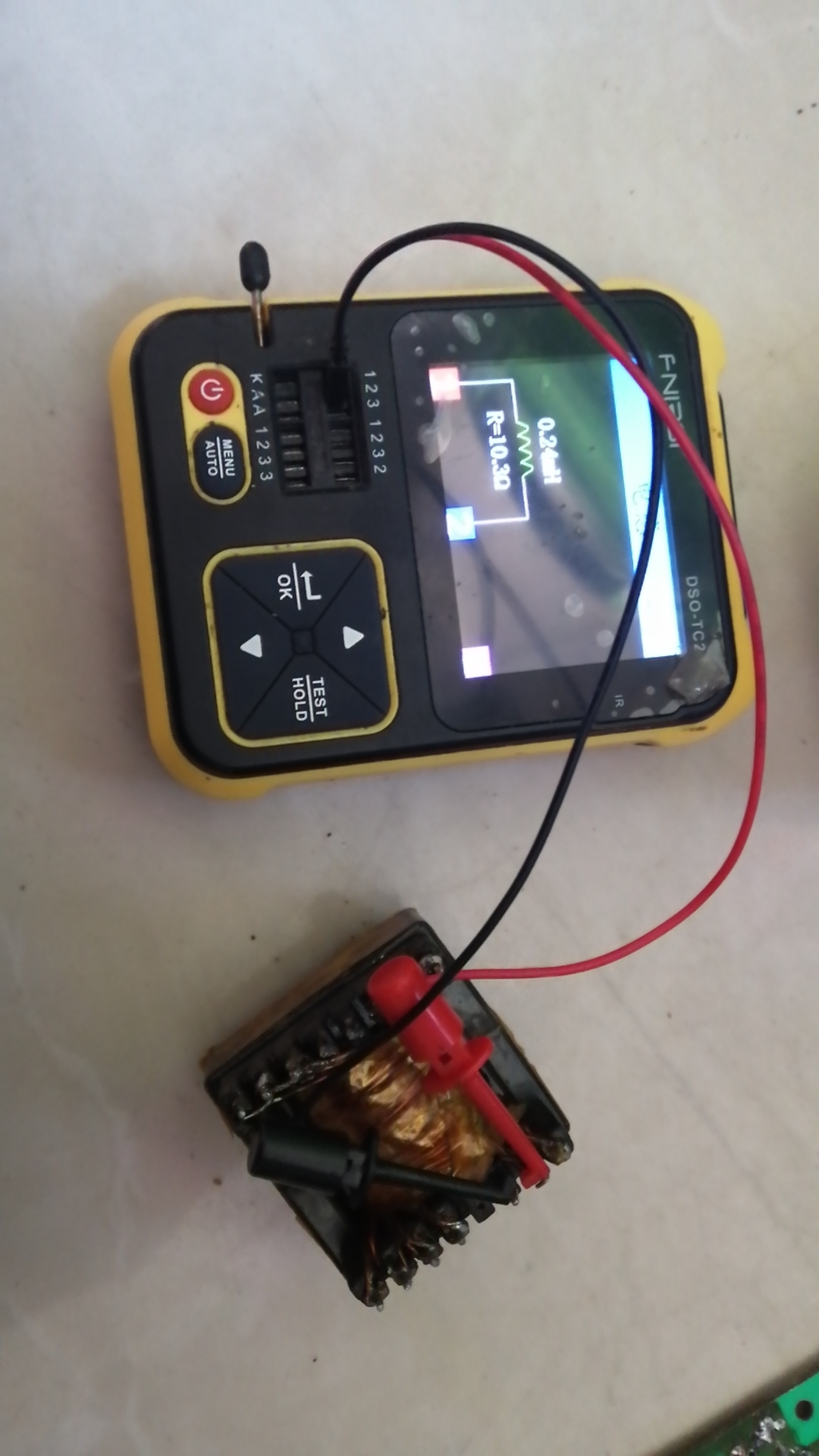

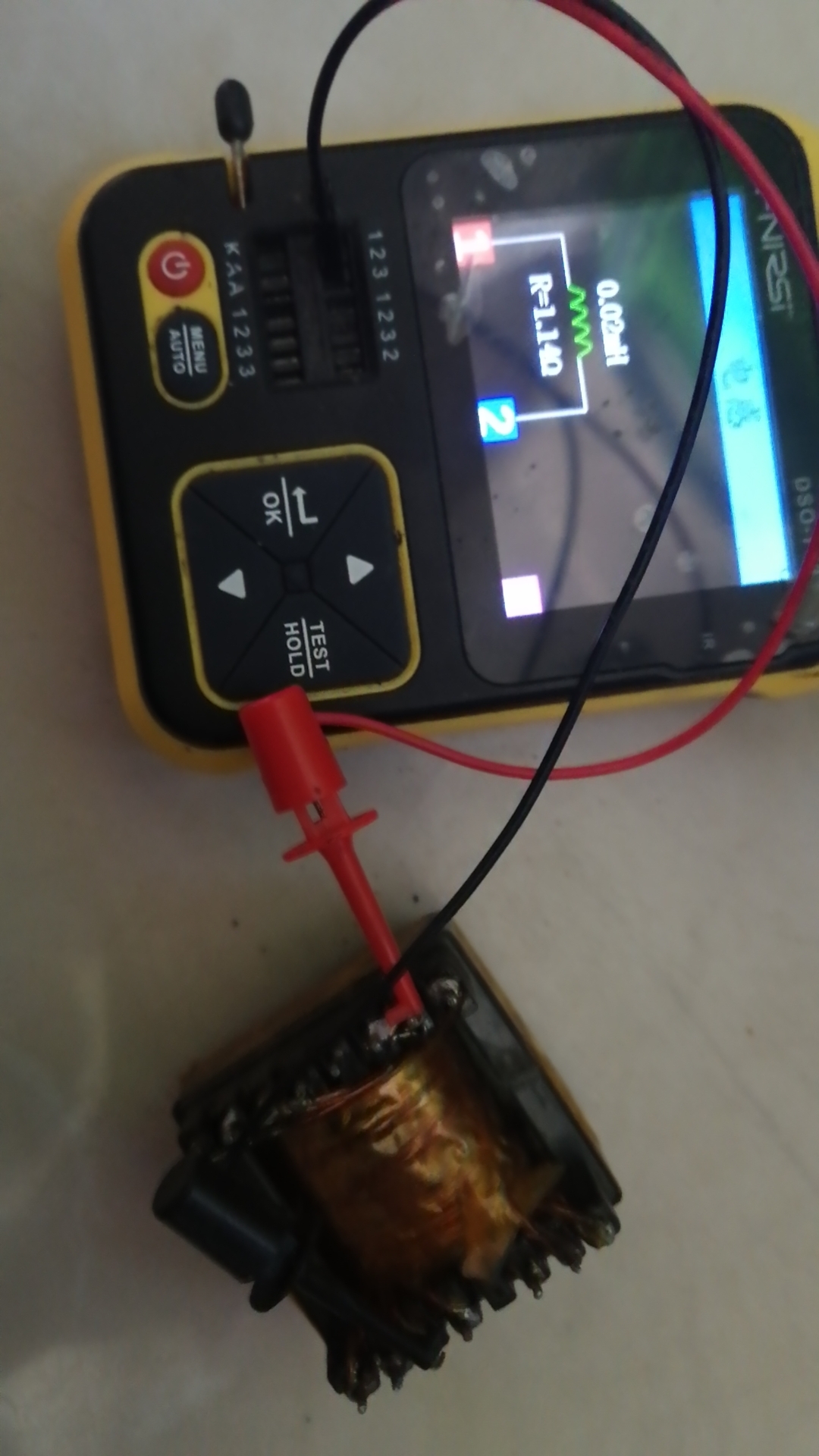

下面是这两个变压器的参数记录
左边是这个电源的变压器参数,右边的是别的电源变压器上面的参数。可以看到几乎差不多。
然后重新绕变压器。初级绕组改为10+8T,输出绕组6+6T,辅电绕组1T。

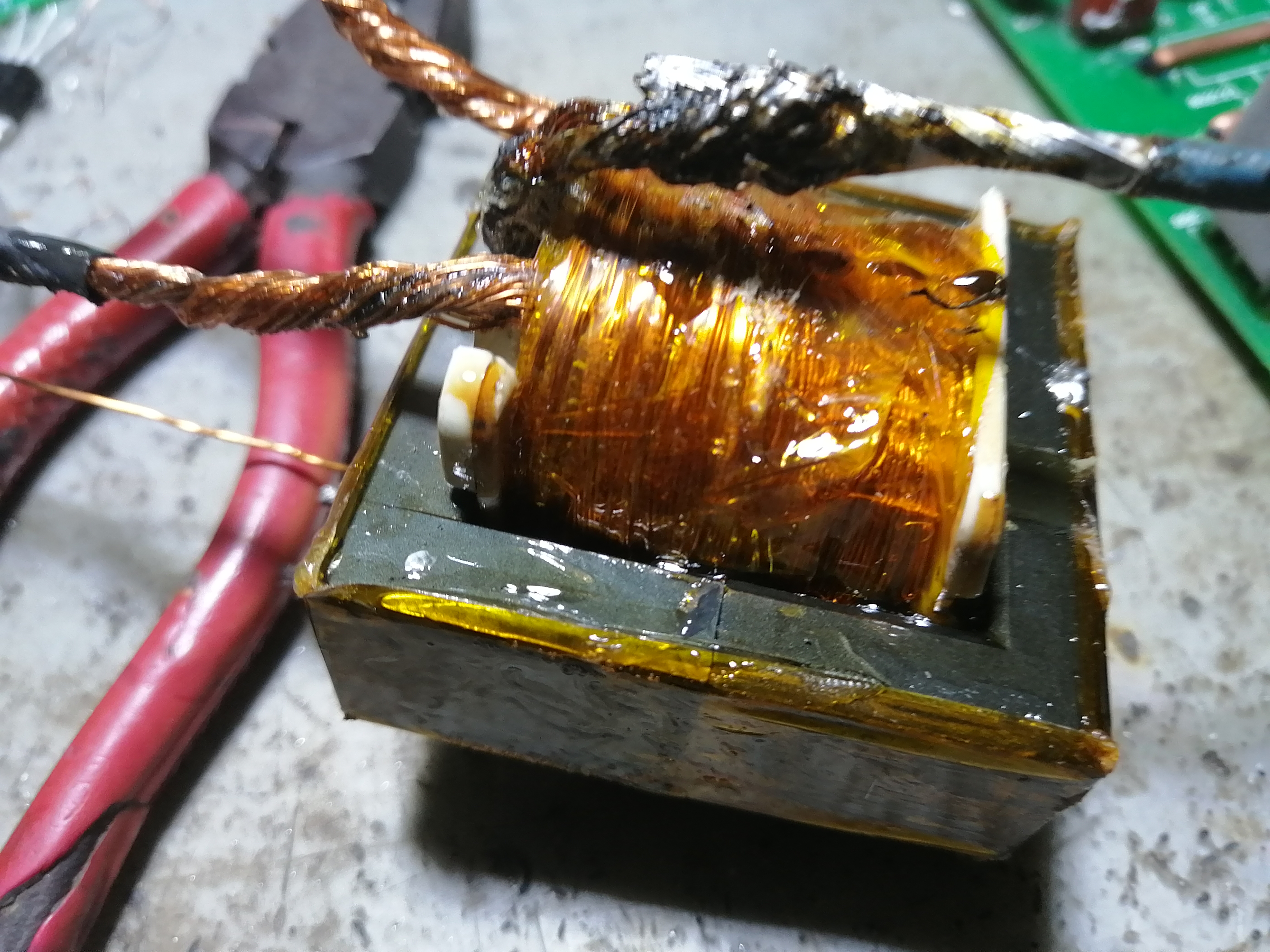

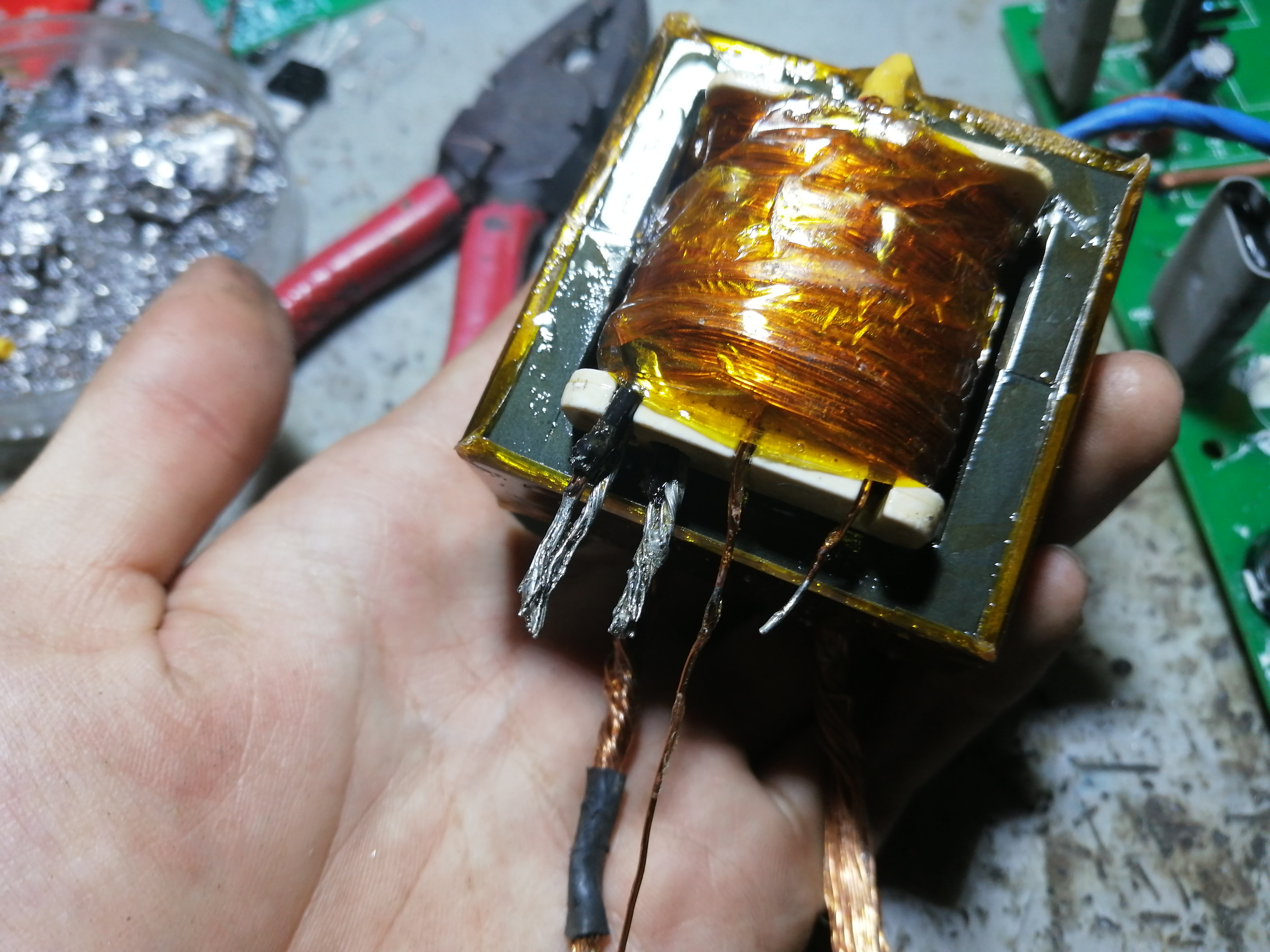

这是绕好后并浸绝缘漆的样子。下面装上测试一下看看是否正常。同时也把原来有问题的电路进行修改。
变压器底部涂上704硅橡胶防止变压器松动。
然后就是上电测试,好在电源没有炸机,而且输出电压和占空比也正常了。
然后装入外壳再次试机
这里我用5Ω的电阻丝进行测试,可以看到带载没有任何压力,占空比也是正常的。
至此这个电源维修结束!
哦不,应该是魔改结束!
总之这个电源到处都是bug,好在成功修复!至于以后会用这个电源做什么以后帖子会进行分享。
下面是完整维修过程视频
