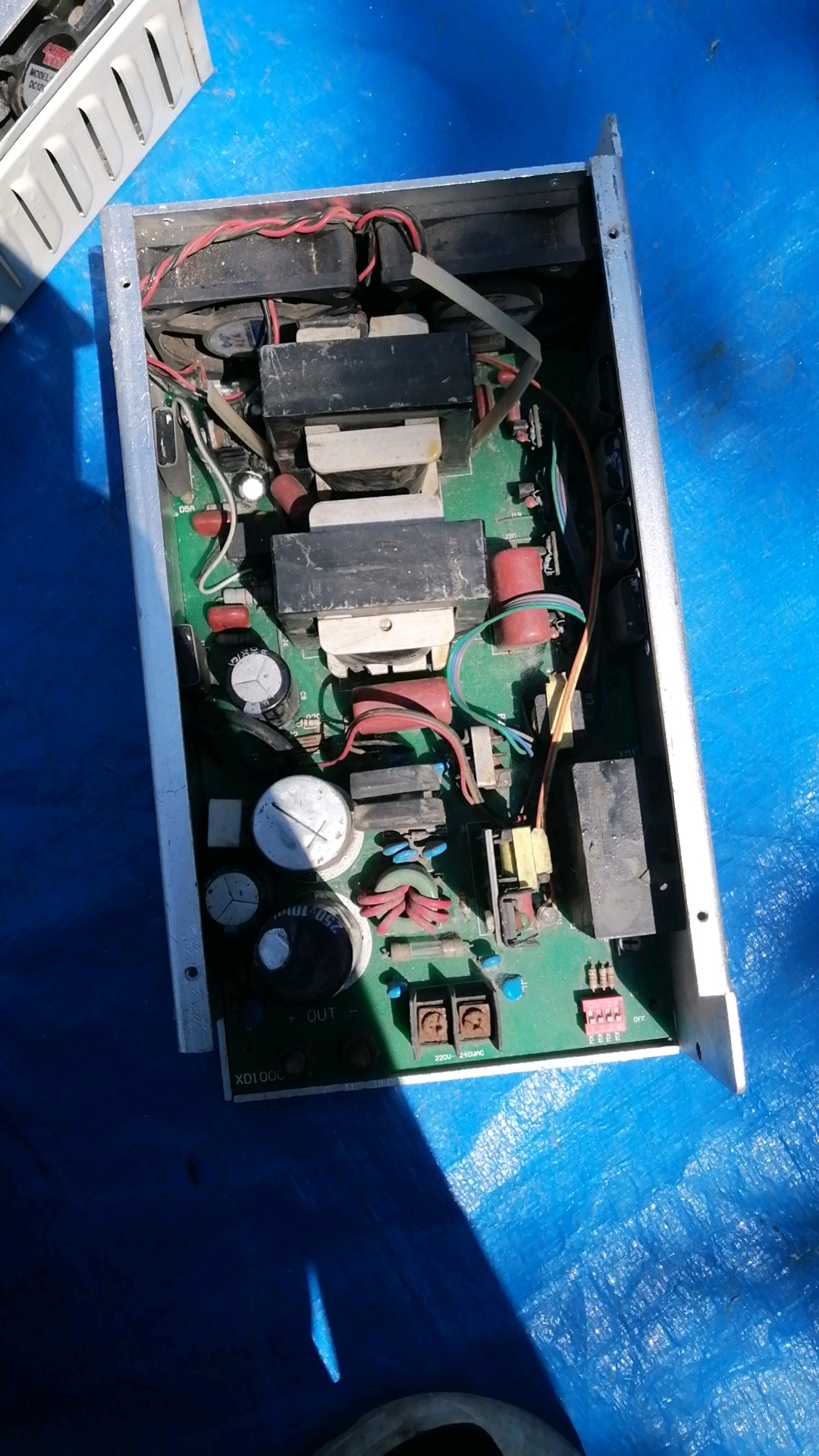

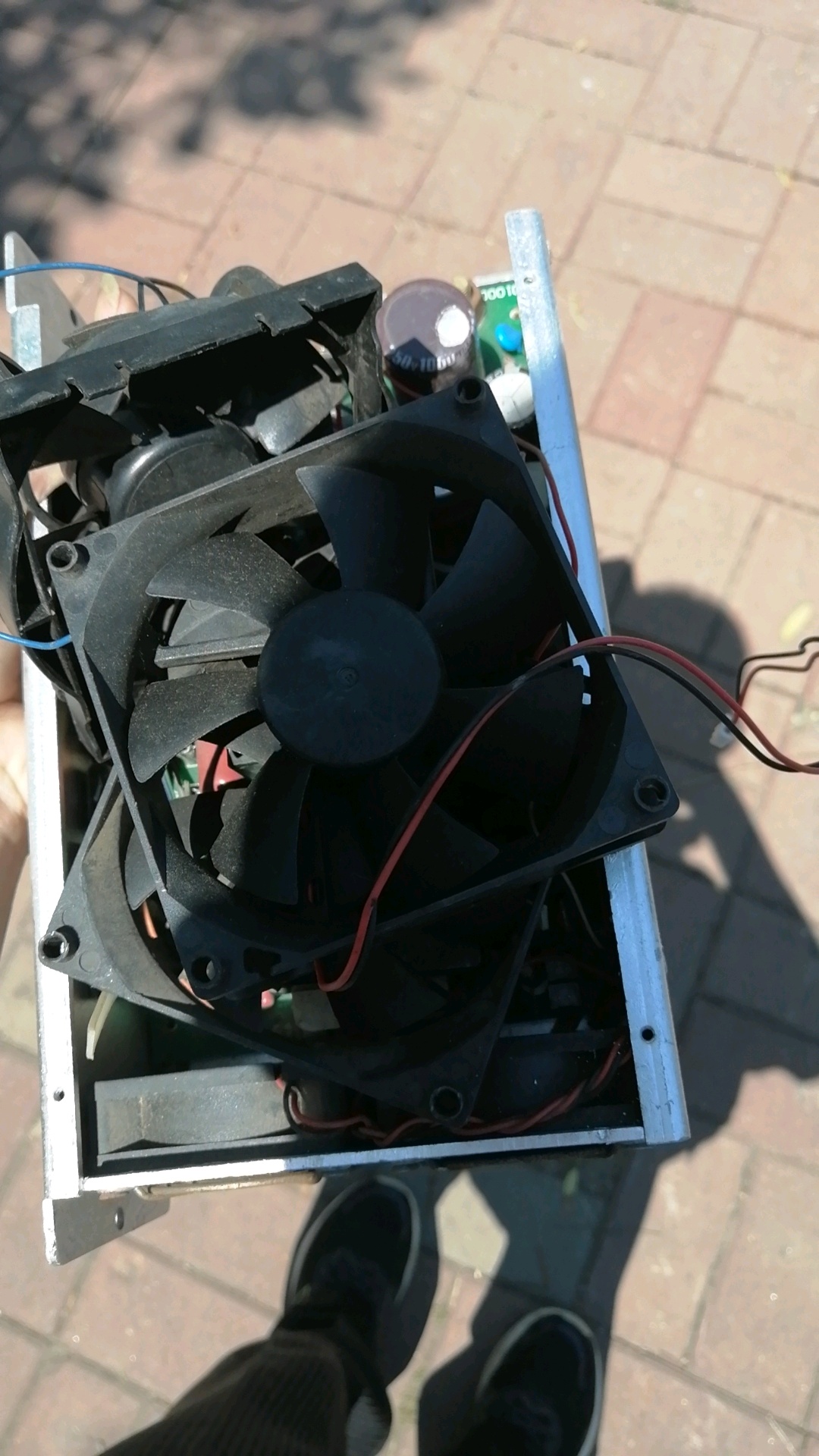

前两天在破烂市场淘了一个大功率开关电源，卖家说是输出70多V，现在是坏的，于是经过一番讨价还价，最终15元外加三个散热风扇拿下！

上了公交车才发现原来电路板根本就没有固定，电路板差点就掉出来。。。。。。

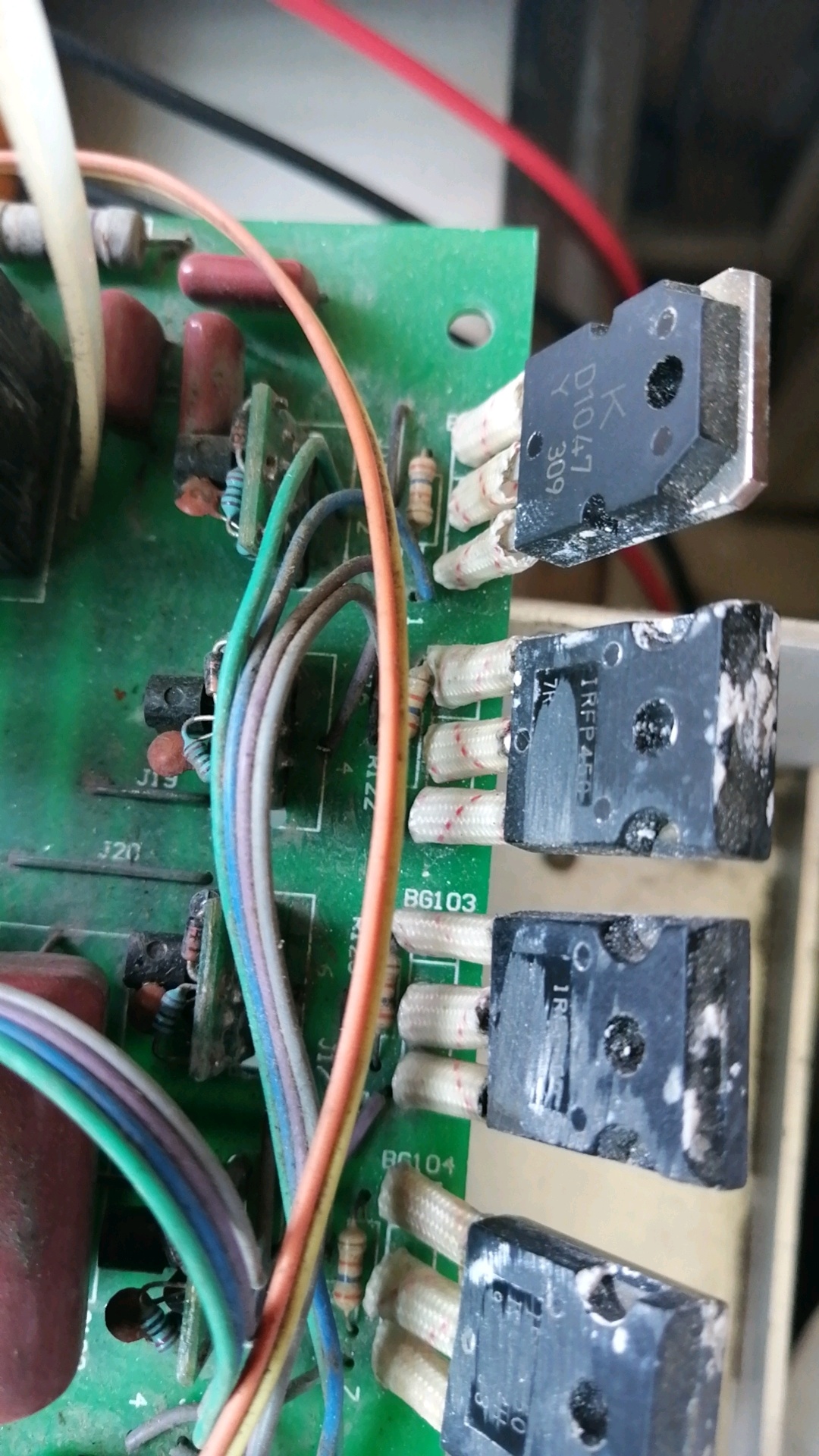

到家后开始检测，发现这个电源被修过，原来四个开关管是MOS管，有一个被换成了三极管，进一步检测发现还有一个MOS管没有了体二极管，于是和那个三极管一并拆下更换，原来MOS管型号是IRFP450，由于手里没有一样型号的，于是我用CS20N60代换，这个管子是我买来制作逆变器的。

管子先不装，还要进一步检测，结果发现四个驱动小板坏了一个，三极管都炸两半了，继续检查发现辅电小板也是坏的，于是为了以防万一干脆直接把主控板也拆下来，遗憾的是主控板居然是灌胶的！

视频中展示的是驱动小板维修和封了胶的主控板



测试辅电，需要通一个310V直流电才能测试。下面是测试视频

这里说一下，一开始以为三极管坏了，然后拆下测量发现三极管居然是好的，三极管型号为BU1706AX。

然后继续检测，发现辅电小板上面的所有4148二极管和发光二极管均已损坏。注意这里的发光二极管是充当稳压二极管的作用，原来用什么样的发光二极管就用什么样的发光二极管代换，用其他颜色的发光二极管可能会导致辅电电源工作异常。

换好了所有损坏的元件再次上电就工作正常了。输出17V。

然后修开关管驱动板，四个驱动板只有一个是损坏的。上面的S8050和S8550都炸两半了，用SS8050和SS8550代换。

最后搞这个主控板，其实也可以不用搞，但是为了以后方便改可调电源，就一并处理了。可惜主控板封了胶，还是那种特别硬的黑胶。你说在哪里封胶不好非得在这个地方封胶我是真的服了……好在放到煤气灶上面烧成功全部抠掉黑胶，主控芯片是SG3525。

然后 把所有小板安装回去，先不装开关管，这时给电源通一个隔离交流电源，结果发现辅电小板居然又不工作了，测量小板供电也没有。最后发现是一个2.2Ω的电阻开路，换掉这个电阻再次上电辅电正常工作，然后用示波器测量每一路开关管的驱动波形。驱动波形正常后装回开关管，原来开关管型号是IRFP450，这里坏掉的两个我用CS20N60代换，这个开关管我是买来制作逆变器的。

为了防止再次炸管，我拆掉了主滤波电容，输入端通一个维修专用的直流恒流源，就是我上个帖子发布的开关电源维修神器。

通电后发现输出电压在100 多V左右，于是装回主滤波电容再次测试，同样还是输出正常。最后把板子装回直接上220V测试，没有炸机，但输出电压偏高，输出电压在168V左右，可是电容耐压只有160V、。于是便改了一下反馈电路，然后输出电压就降到了100多V。

下面是维修全过程
