一种开关电源维修神器的制作方法

传统的开关电源维修神器制作基本都是灯泡法，这会造成一个问题：就是不仅特别占地方，灯泡还容易碰碎，于是我便设计了这种新型多功能开关电源维修神器，可以完全取代灯泡维修法。不仅有开关电源维修测试功能，还有灯条测试功能哦！

由于原视频找不到了，这里用已经上传B站的视频截图来为大家展示制作过程。

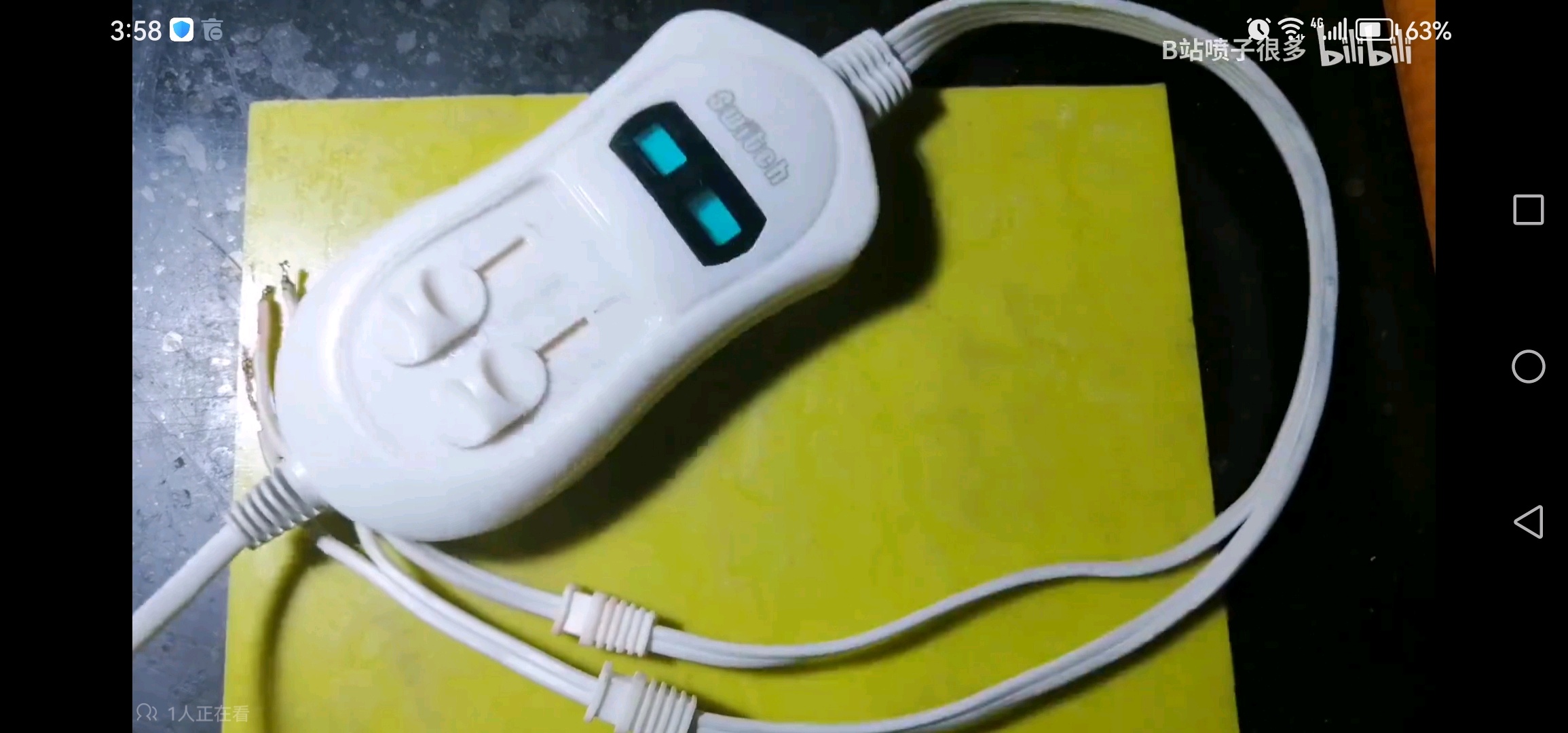

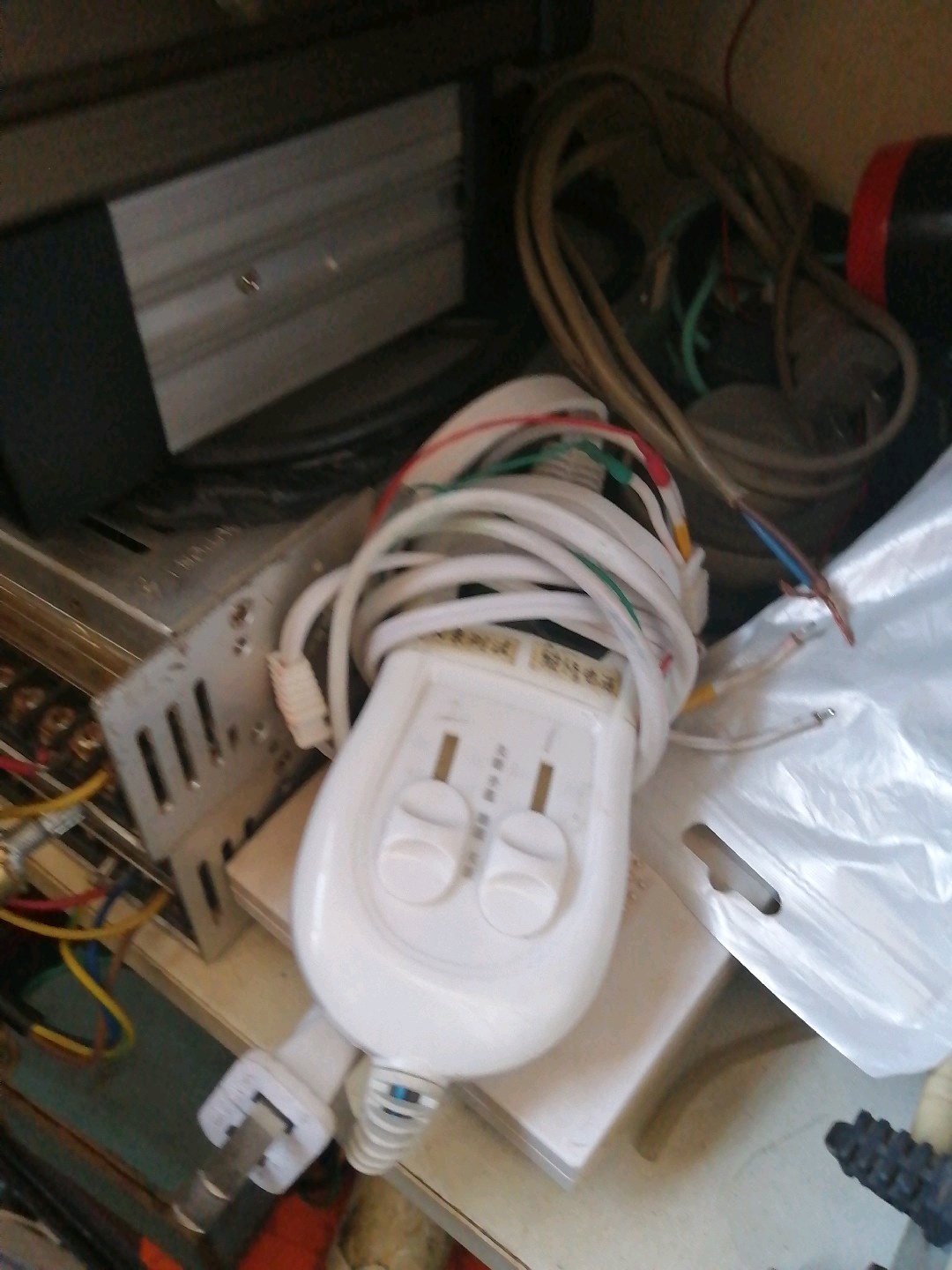

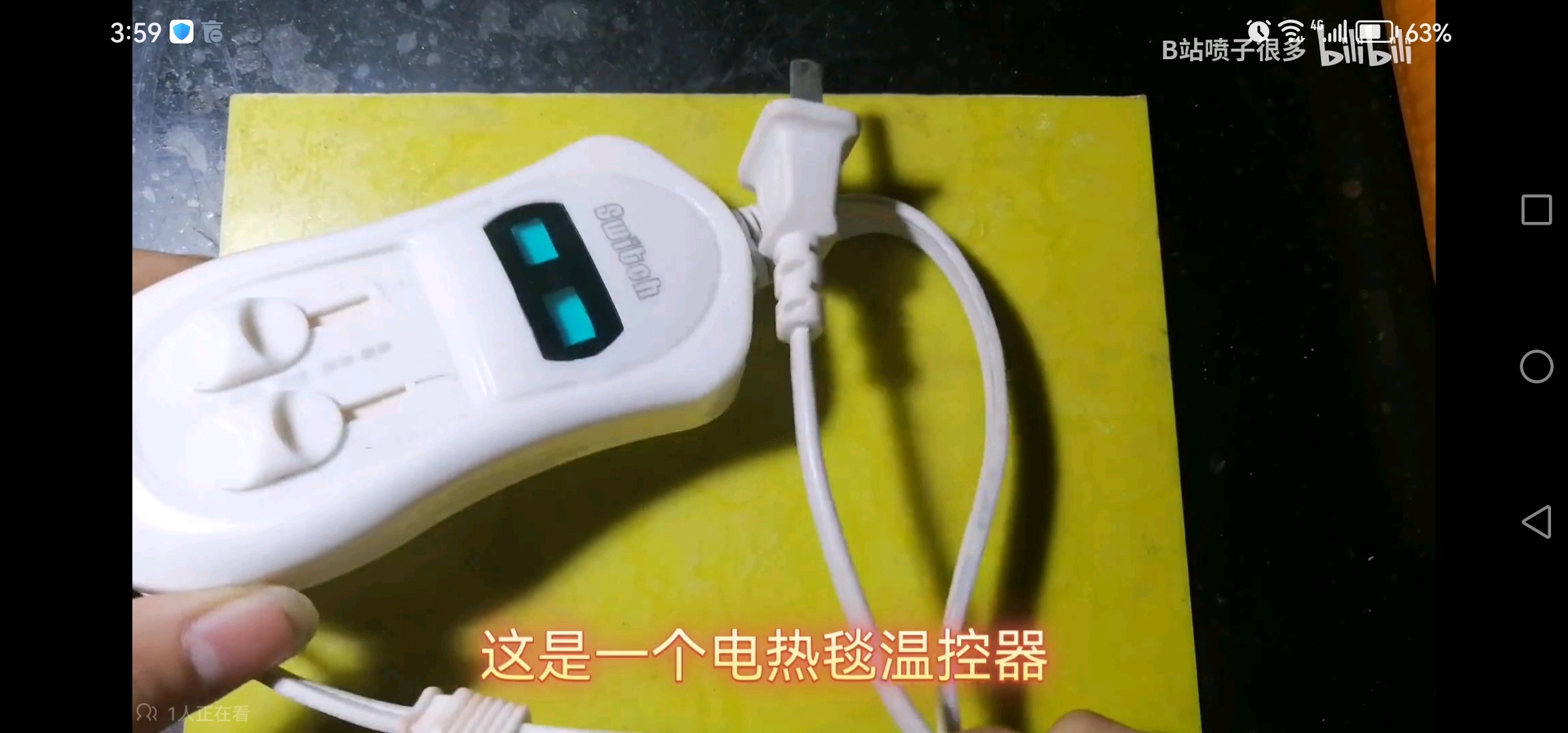

首先准备一个合适的外壳，这里我用电热毯温控器外壳制作

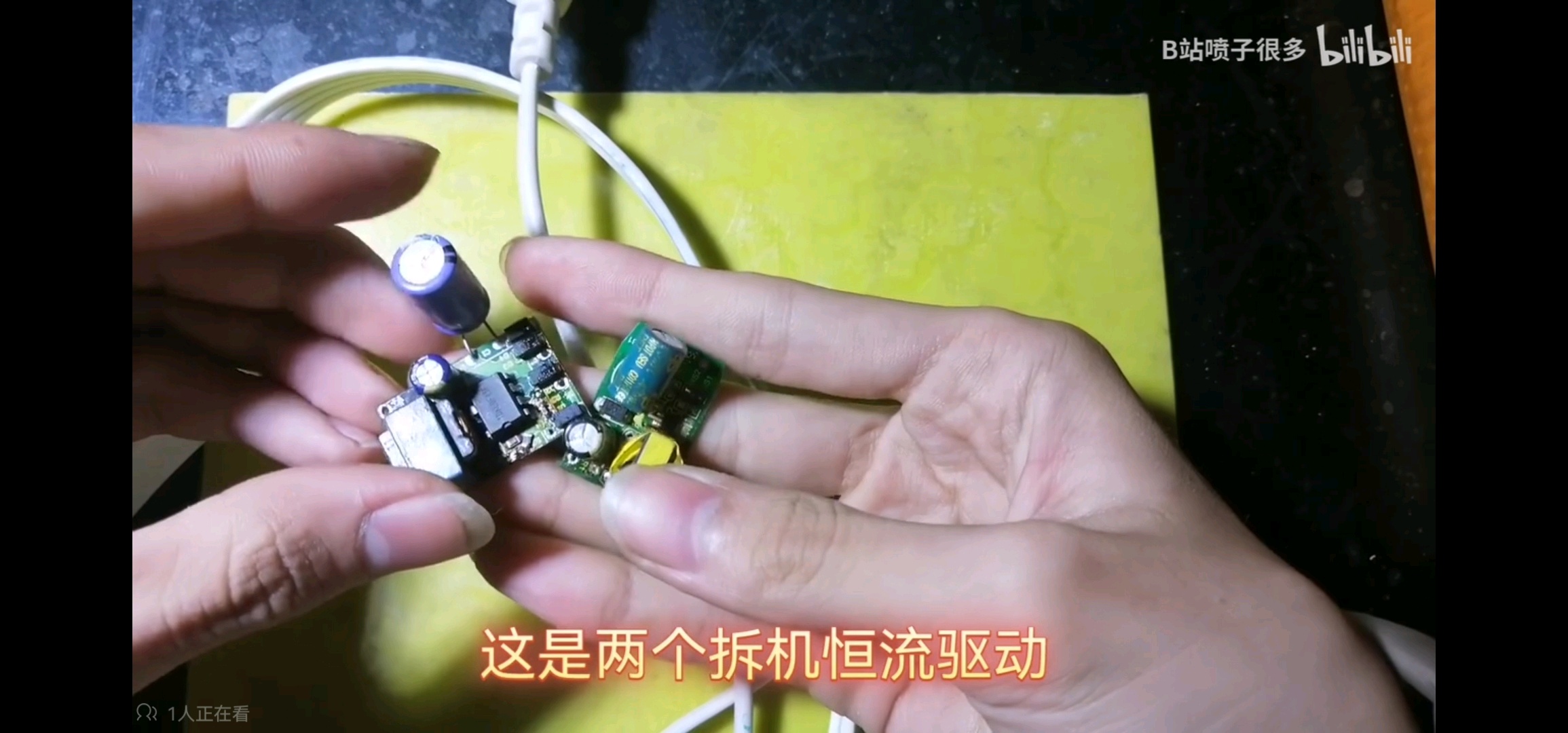

再准备两个恒流驱动

注意先将恒流驱动通电测试，测量开路电压和短路电流。如果觉得电流太大可以改小一点，同理如果觉得电流太小也可以改大一点，但是注意要查看芯片手册，不要超过芯片最大输出电流。

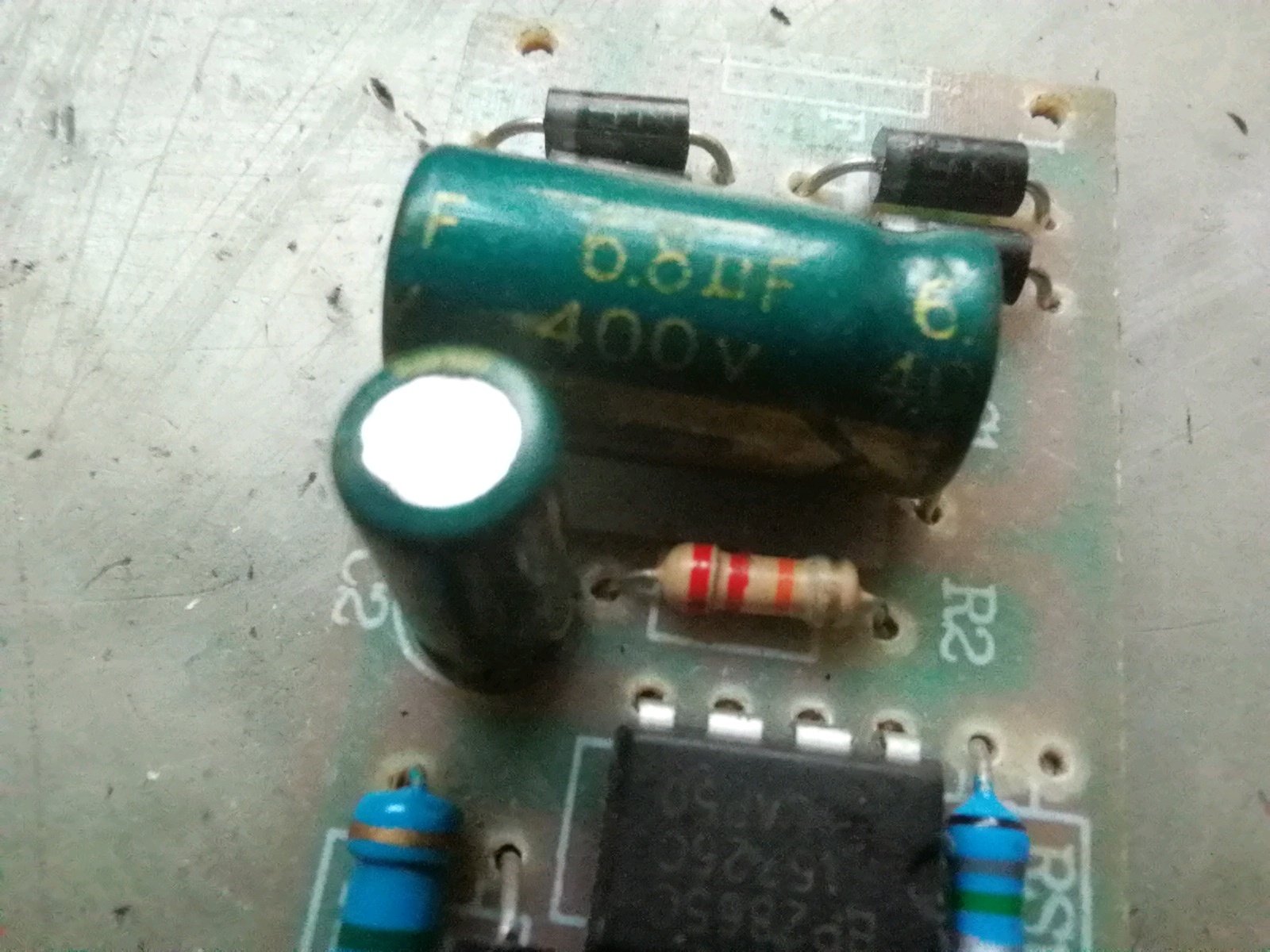

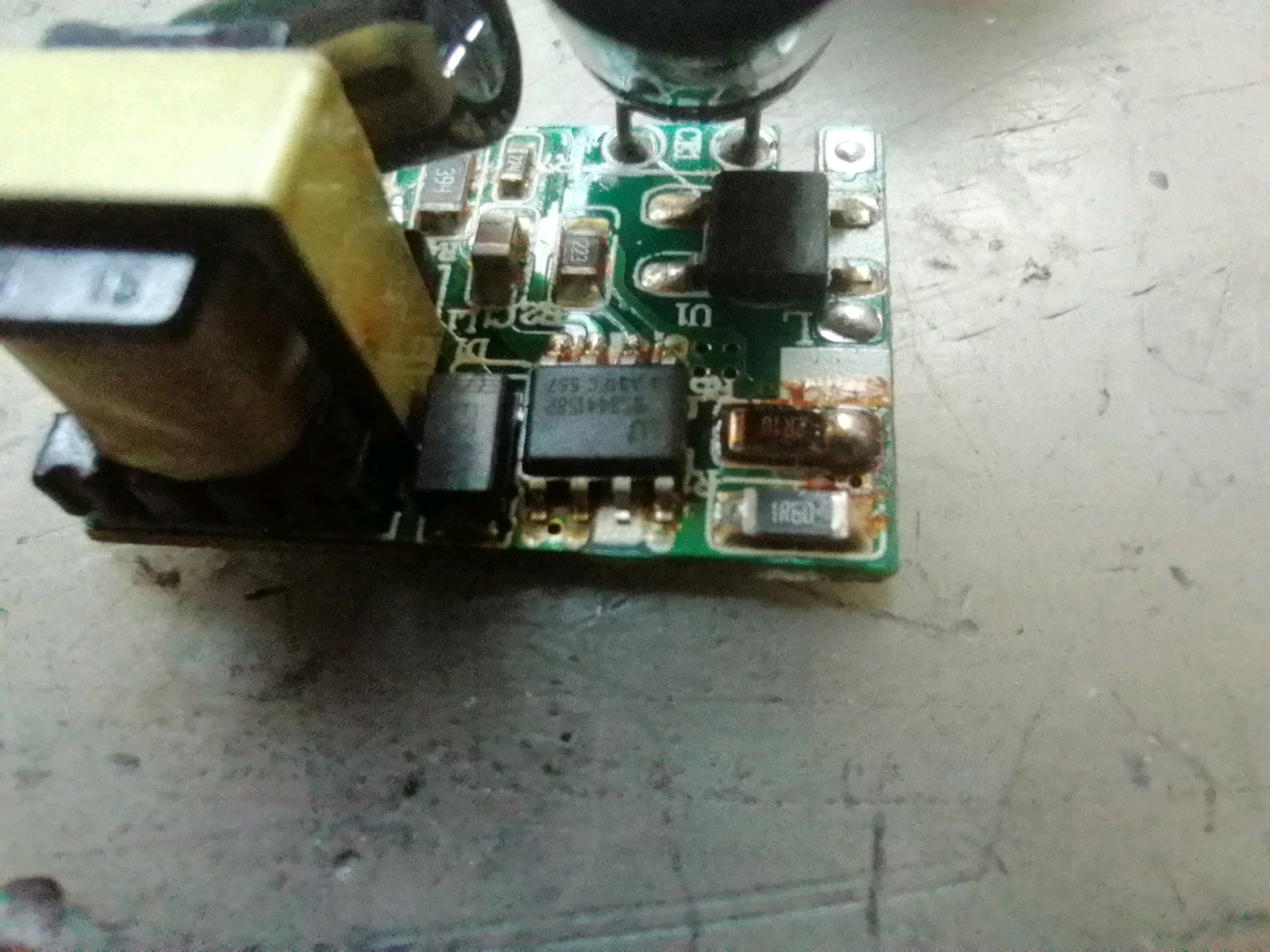

一般阻值较小的就是电流检测电阻，更改这个电阻阻值可以改变输出电流。不同电路板对应的位置也会不同。

如果你的恒流驱动输出电压低，这是正常的。可以先调一下输出电流，直至觉得电流合适即可，也可以不更改电流检测电阻。

下面进行解除开路保护设置，有的恒流驱动带有开路保护功能，有的没有。有开路保护的看下面步骤，没有的可以跳过。

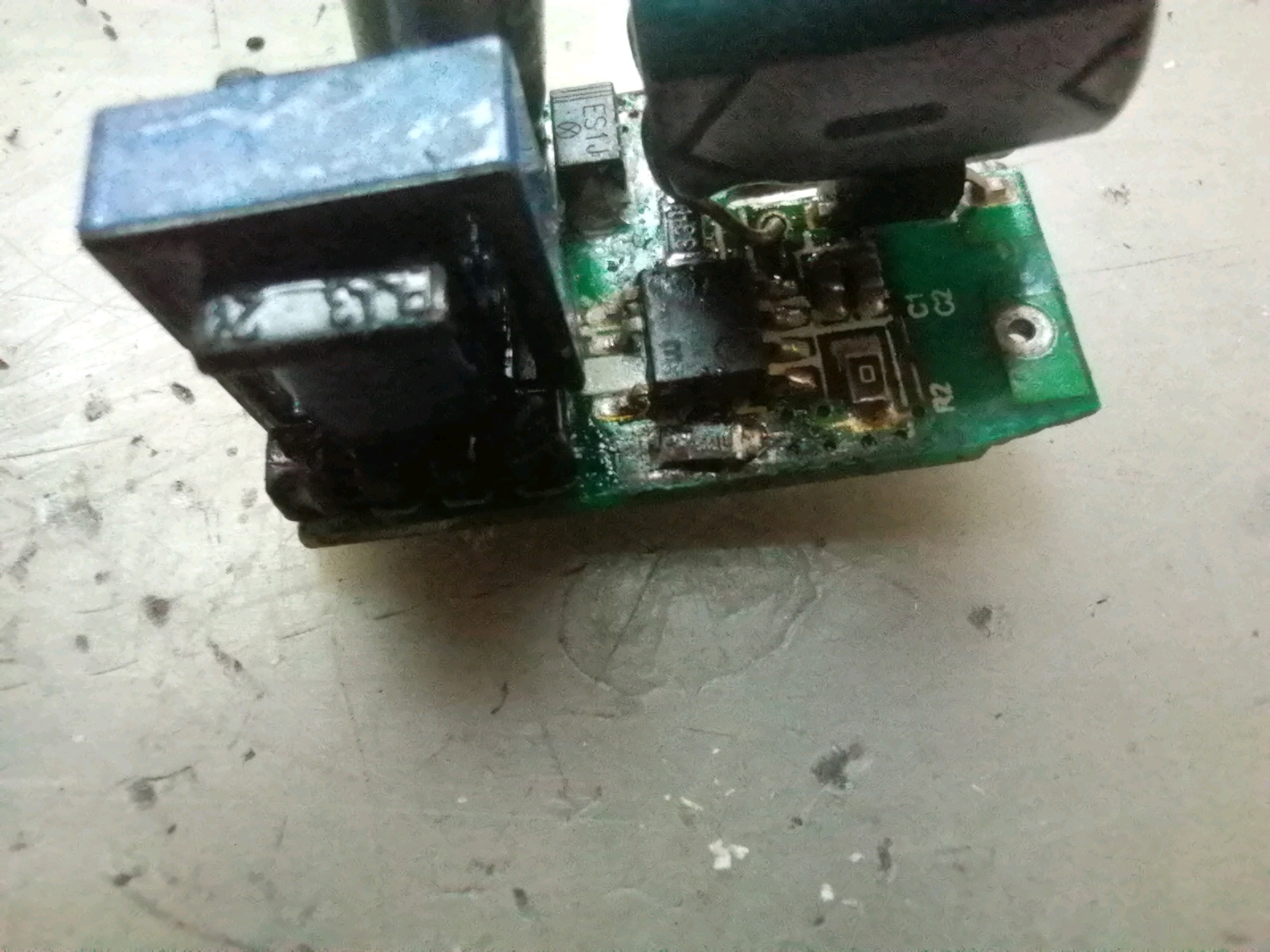

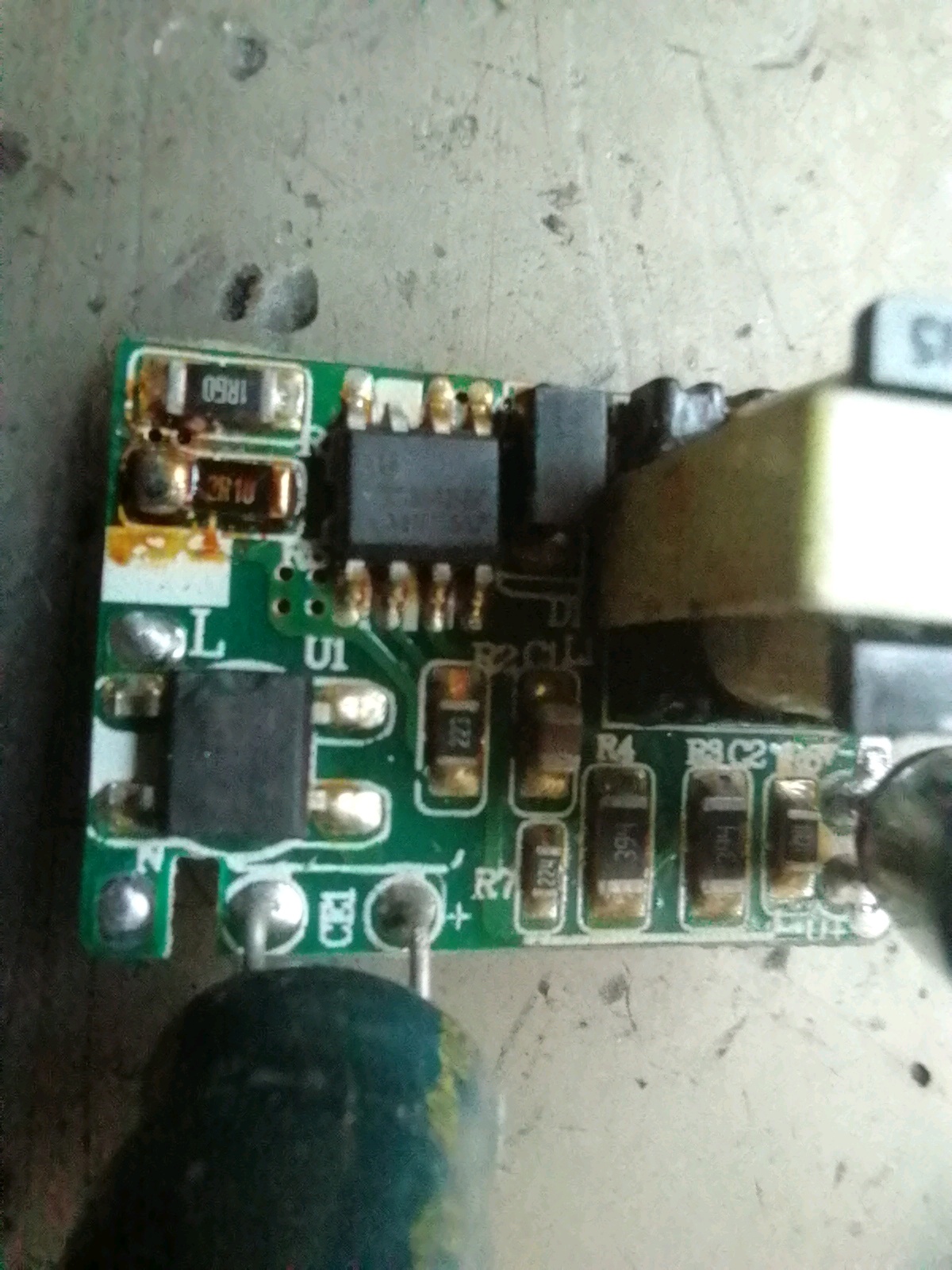

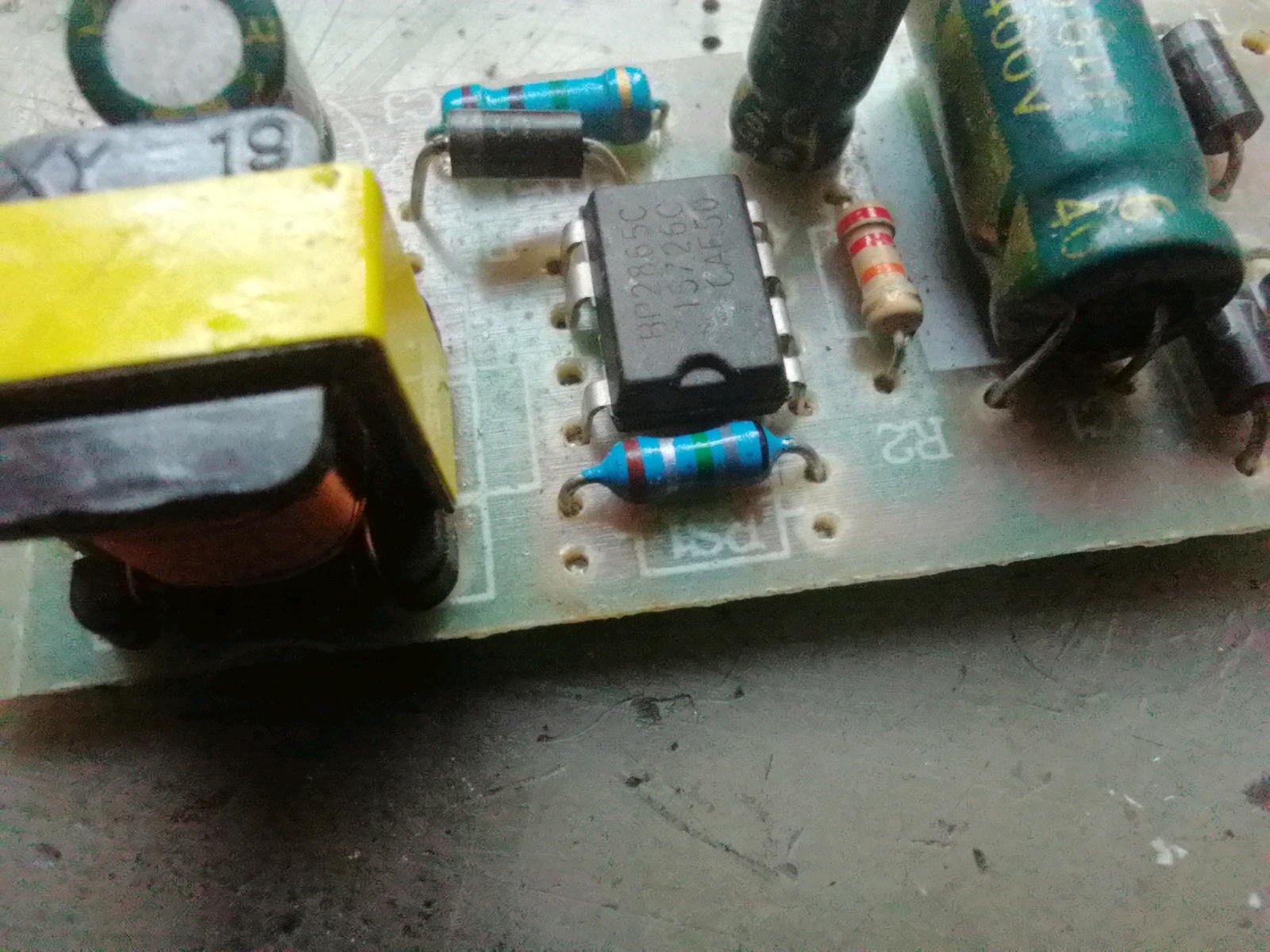

找到开路保护电阻，电阻阻值一般为几K到100K之间，可以参考图片，把这个电阻拆掉即可解除开路保护功能。但是有的恒流驱动会正常输出，电压在300V左右，有的在200V左右，这都是正常的，不影响使用。

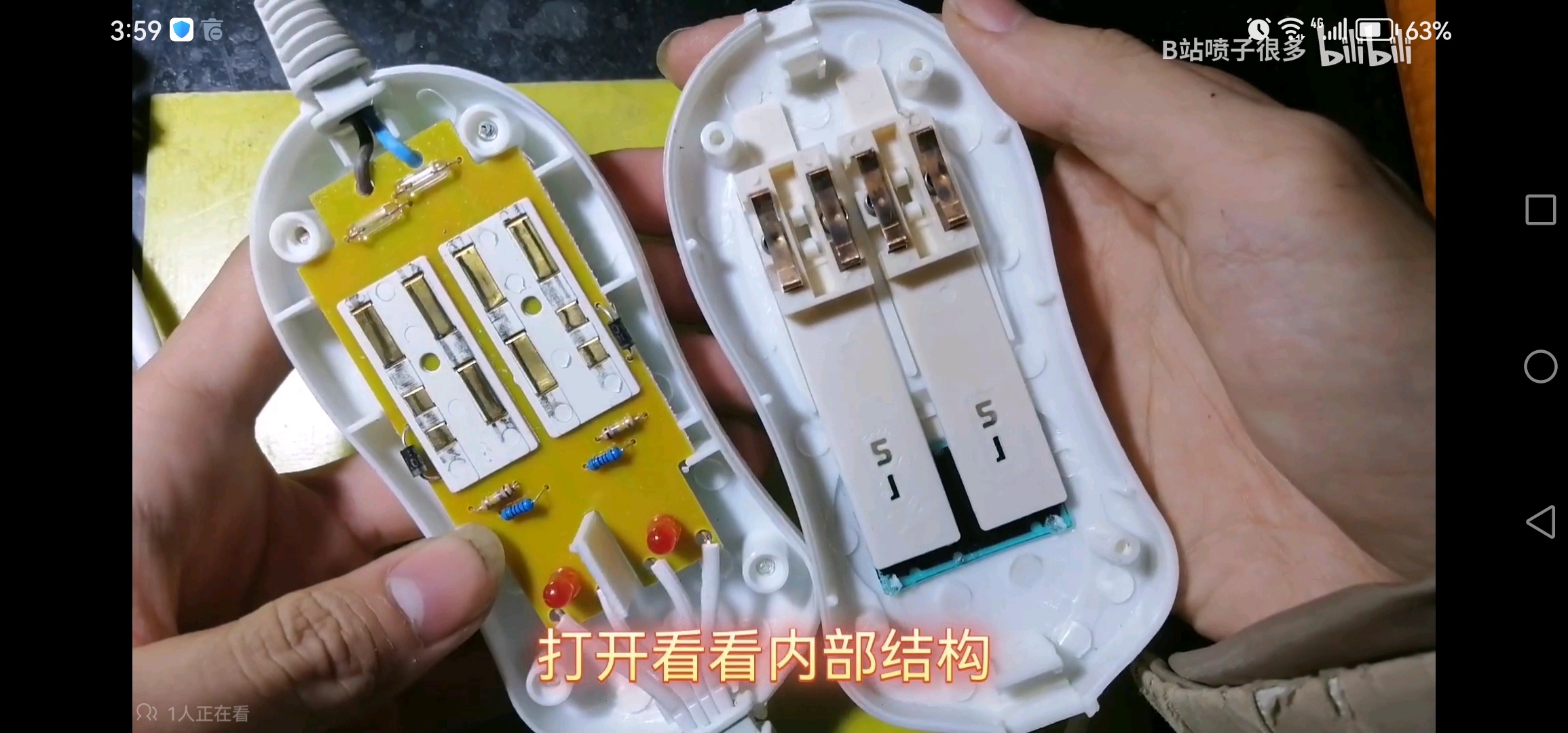

把刚才的电热毯温控器拆开

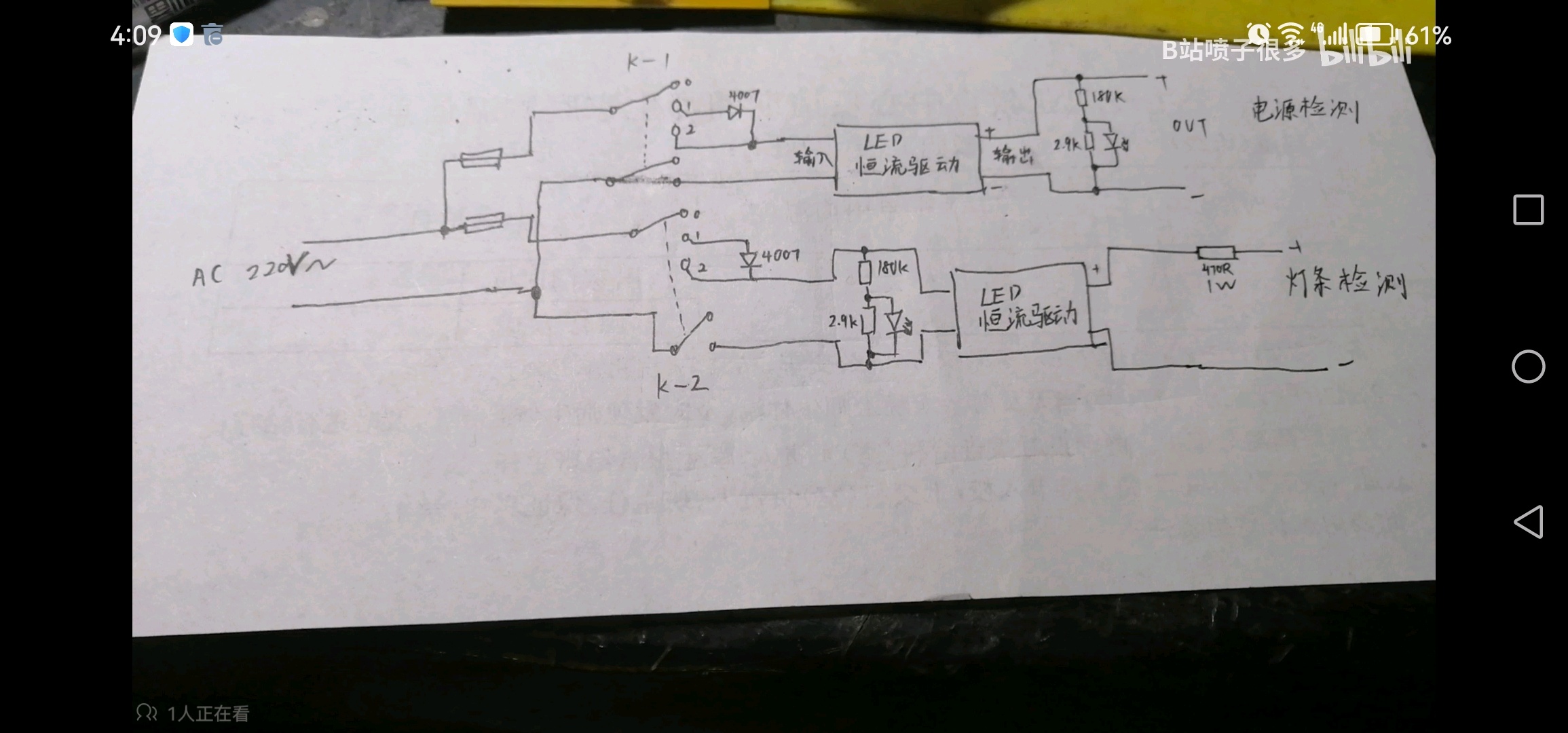

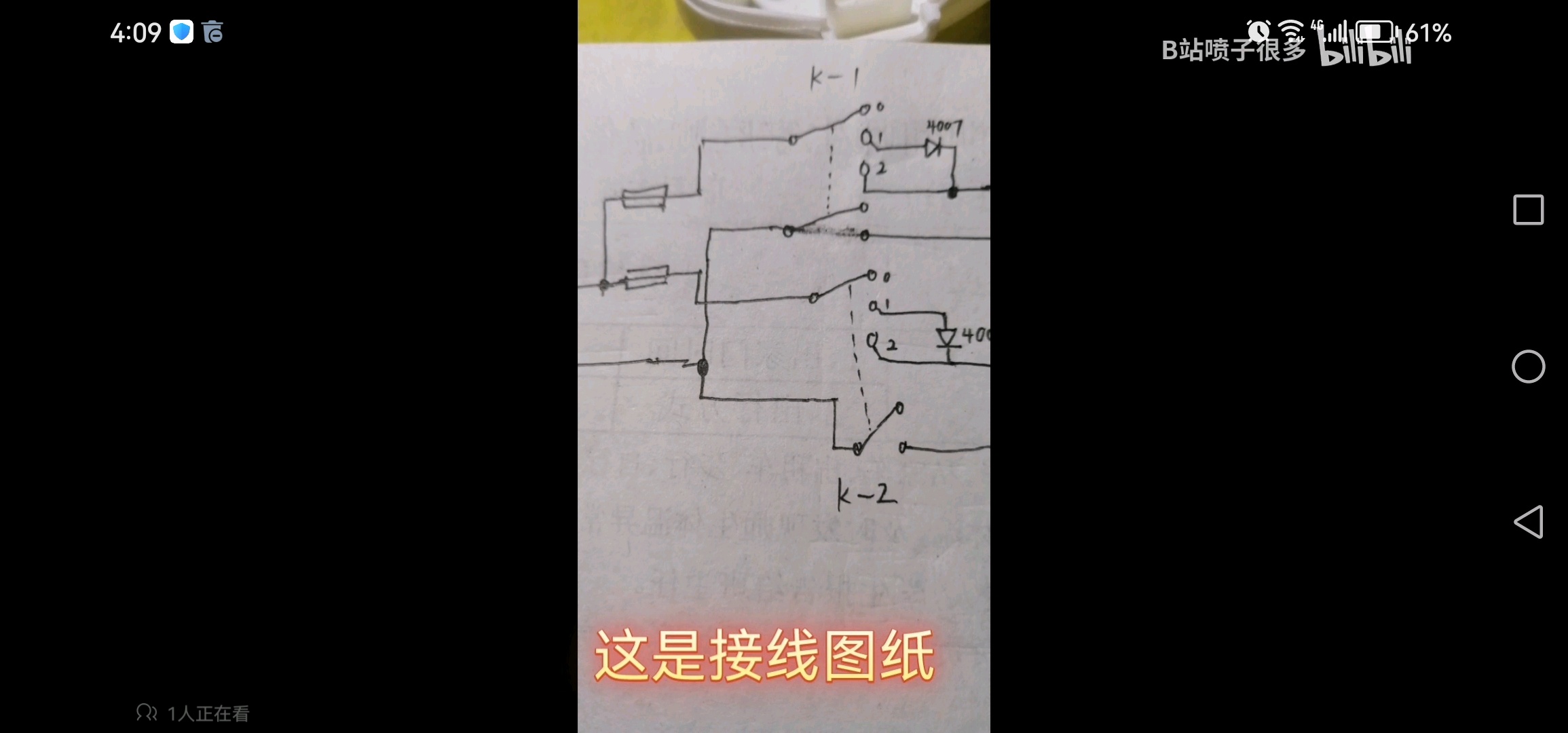

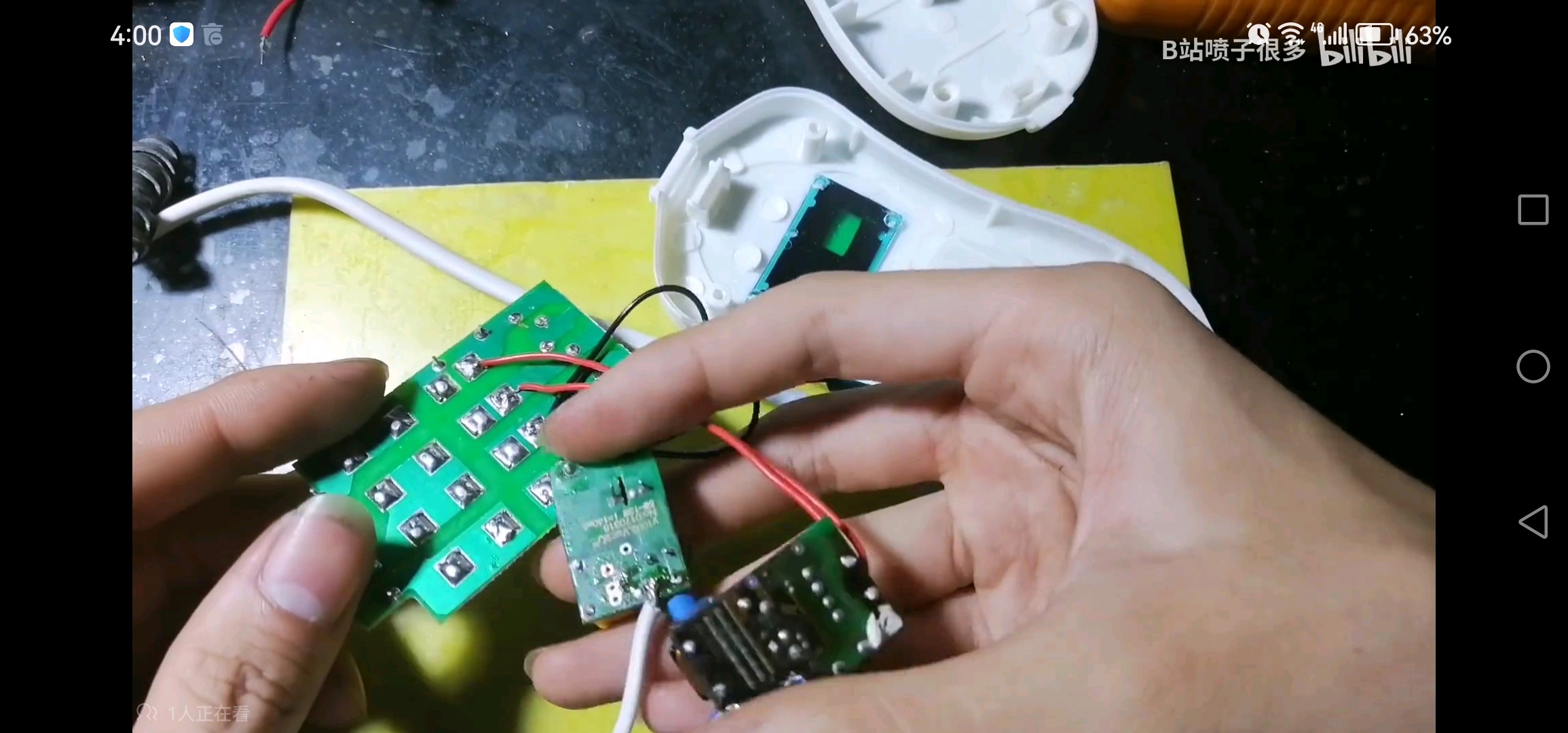

完成以上步骤之后就按照下面的图纸接线

注意这里的4007二极管可以短接，也可以拆掉，但是必须把焊盘短接，否则可能造成不通电。

下面是接好线的样子，这里提前把内部多余结构清理掉了，方便后续安装电路板

套上热缩管

这里注意打磨一下防止和其他电路板接触造成短路

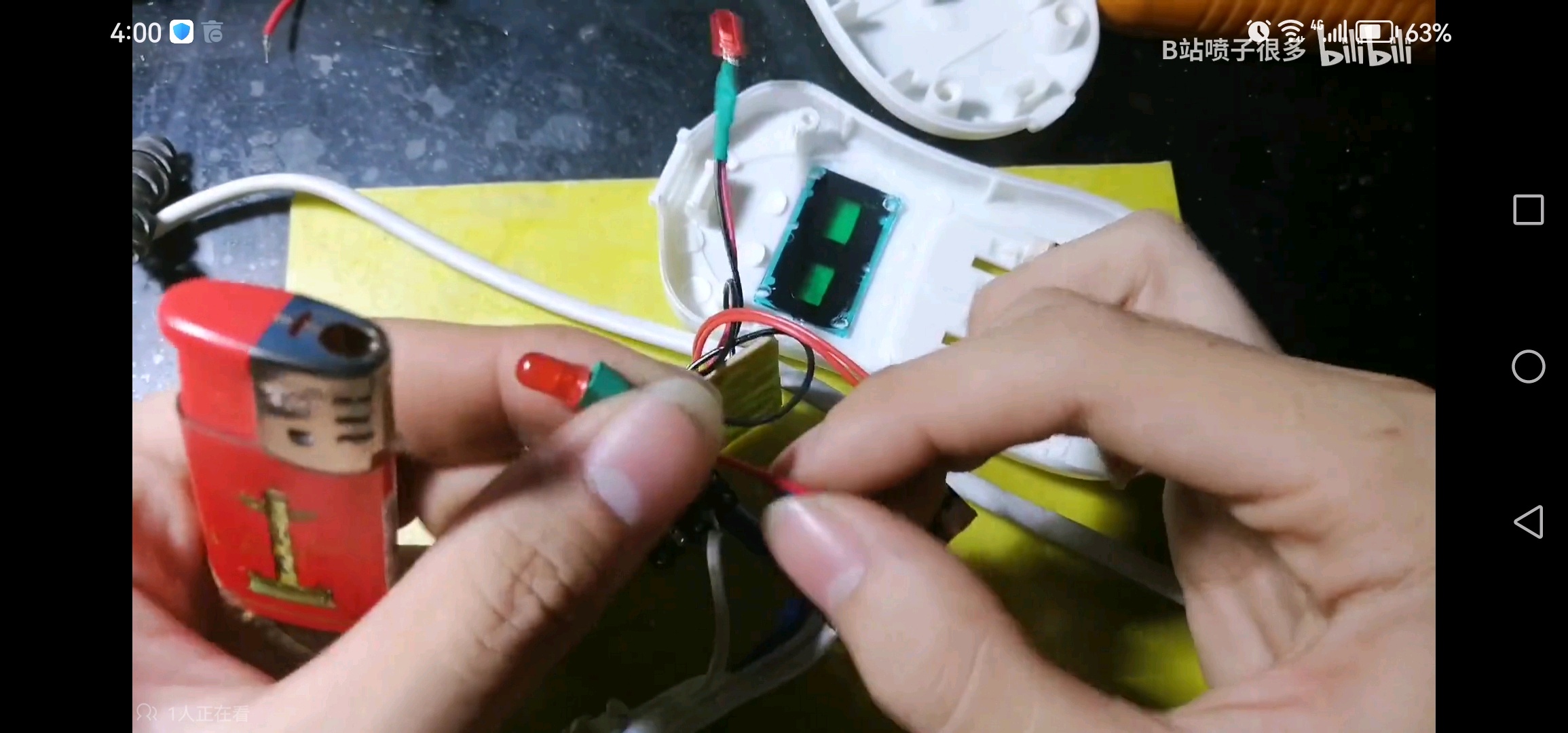

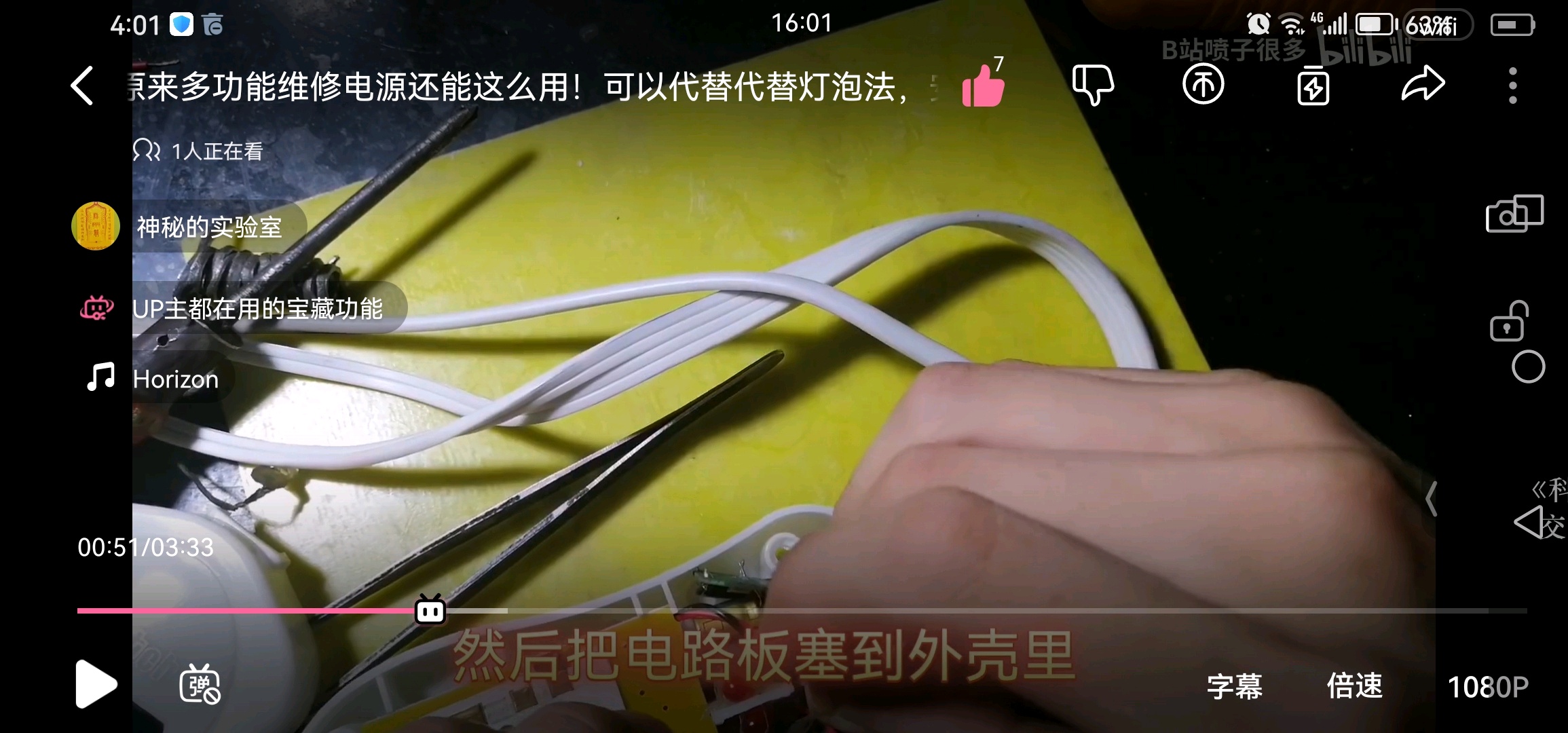

然后把电路板固定到外壳里

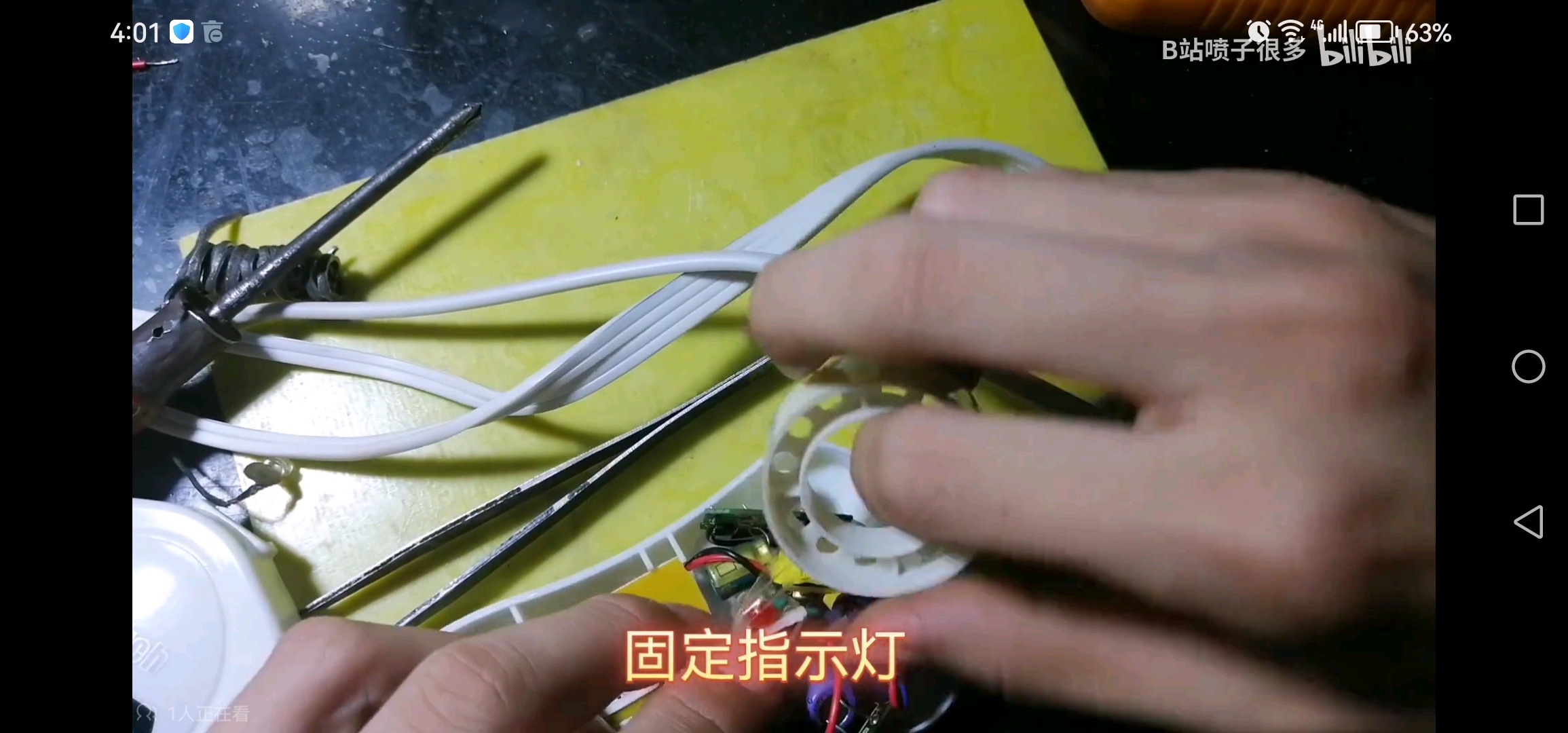

固定指示灯

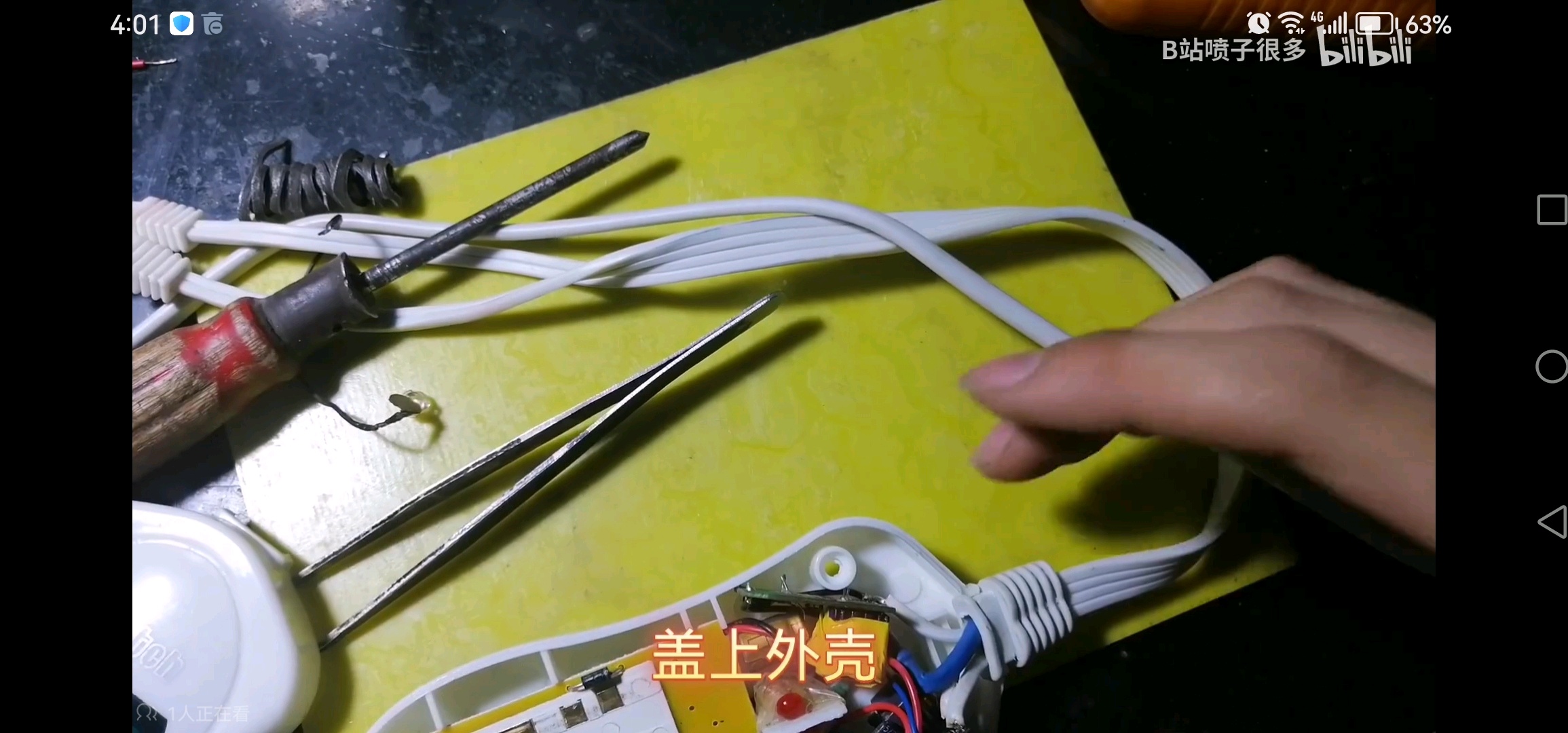

盖上外壳

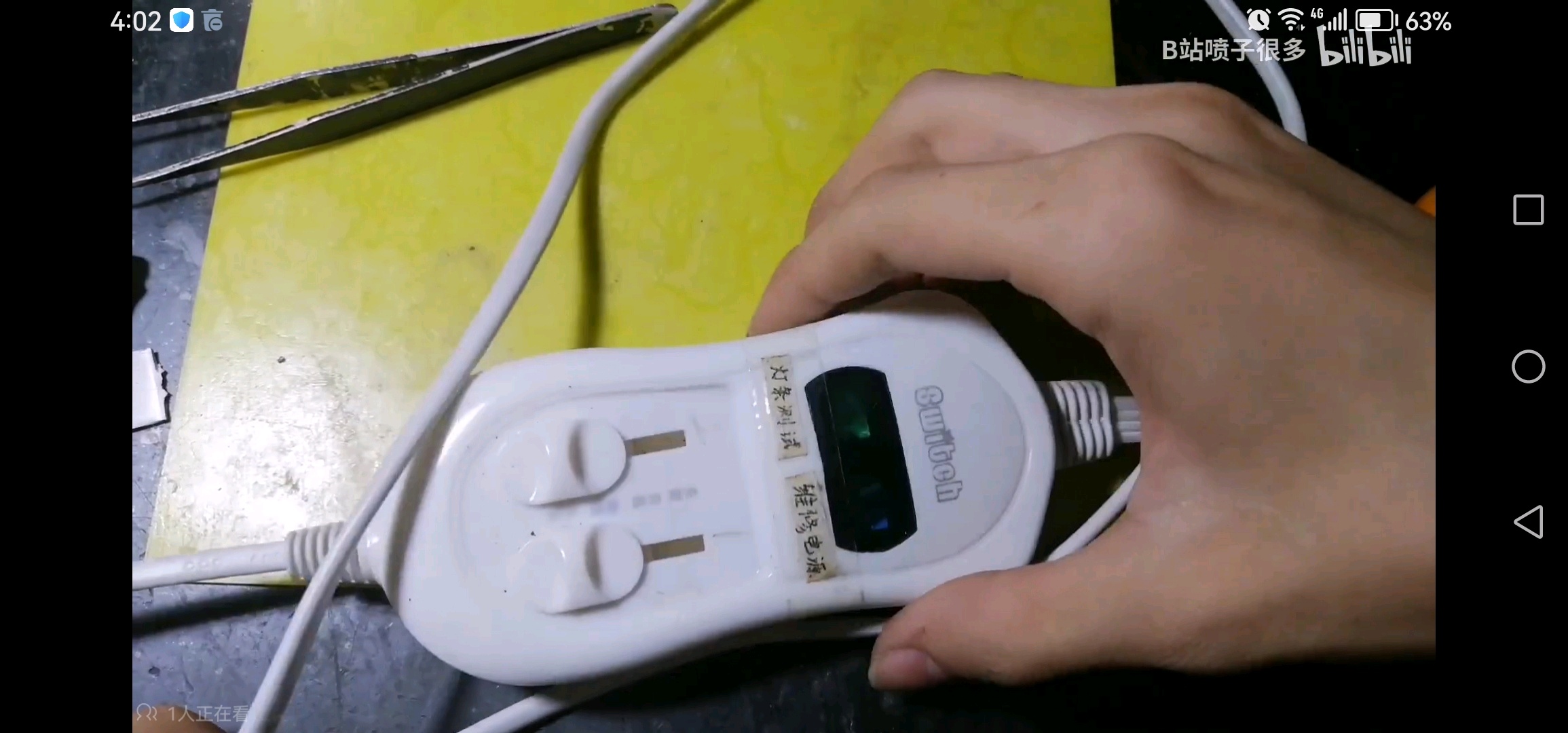

到此制作完成。

怎么样？体积够小巧便携吧？好不好用测试一下才知道。下面是测试图片，这里带两个400W电源空载测试

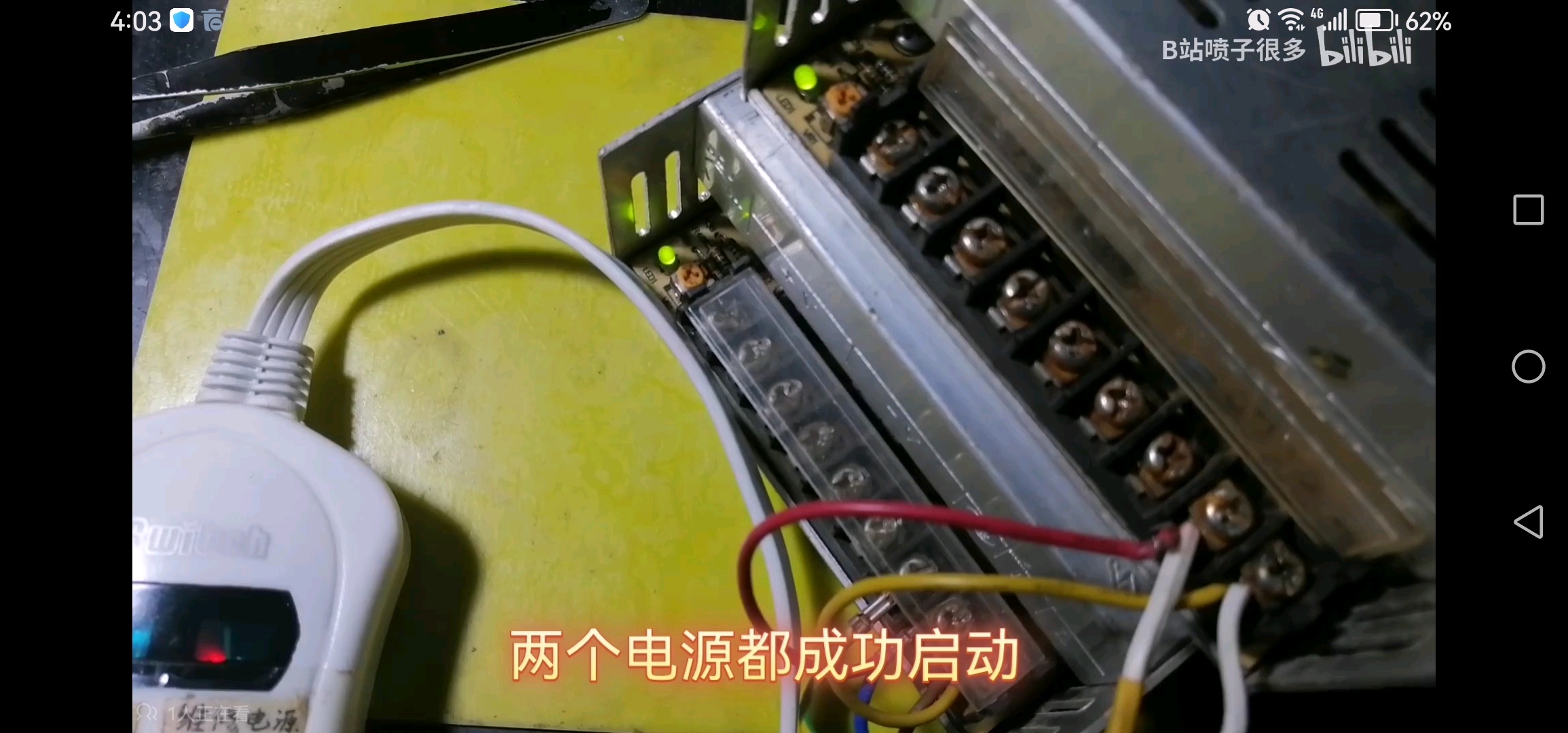

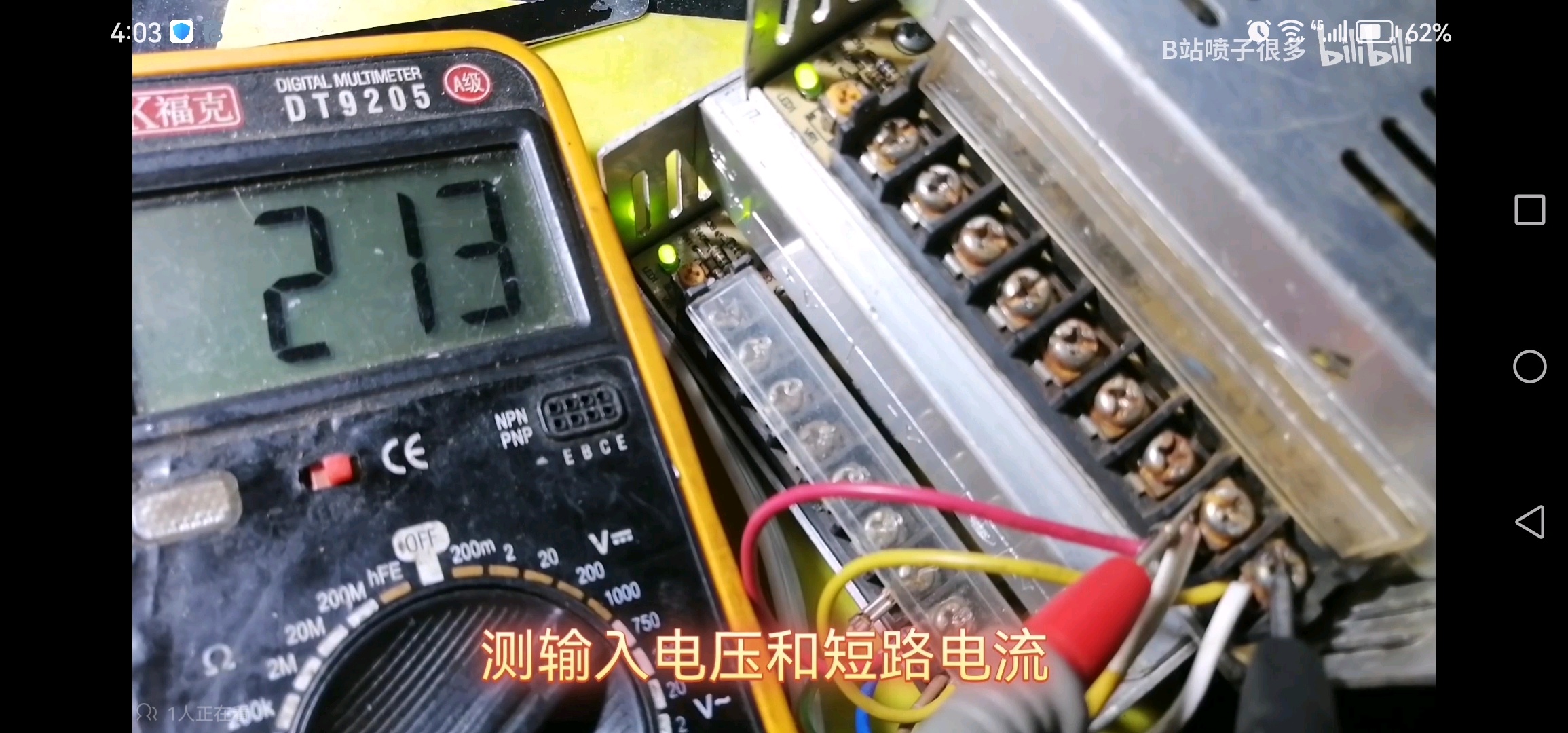

可以看到两个电源都成功启动。下面测量开路电压和短路电流。

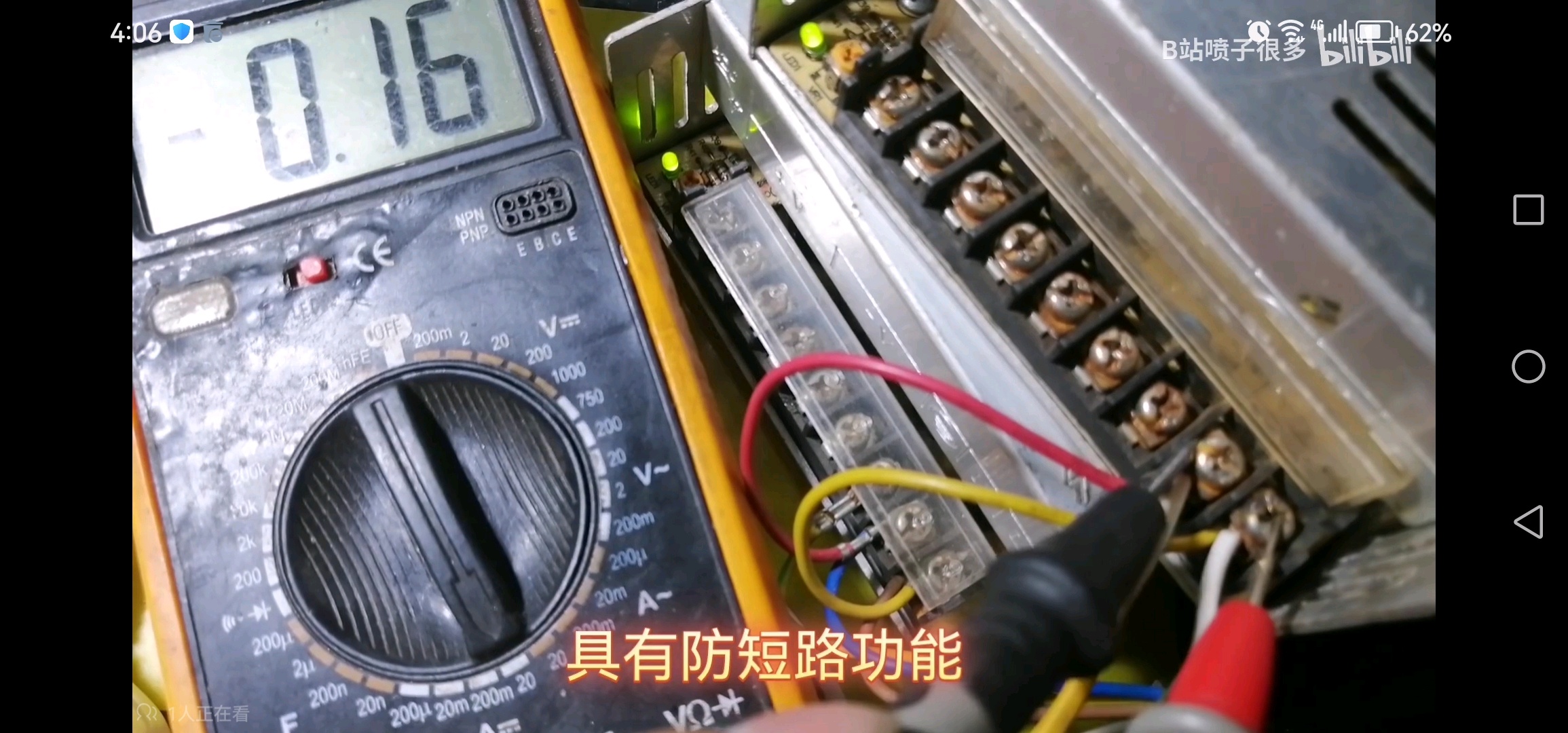

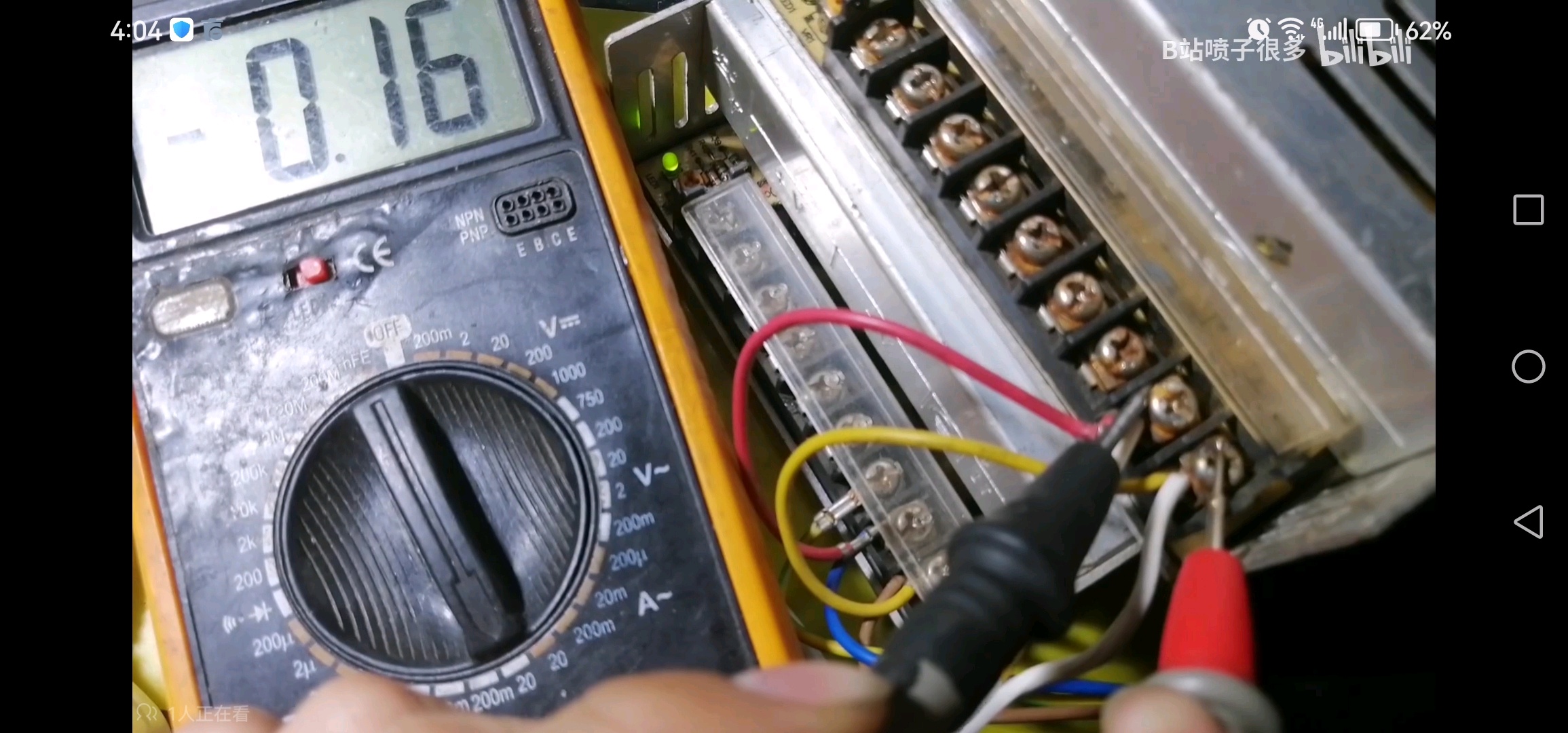

可以看到，这个维修神器还带有短路保护功能。

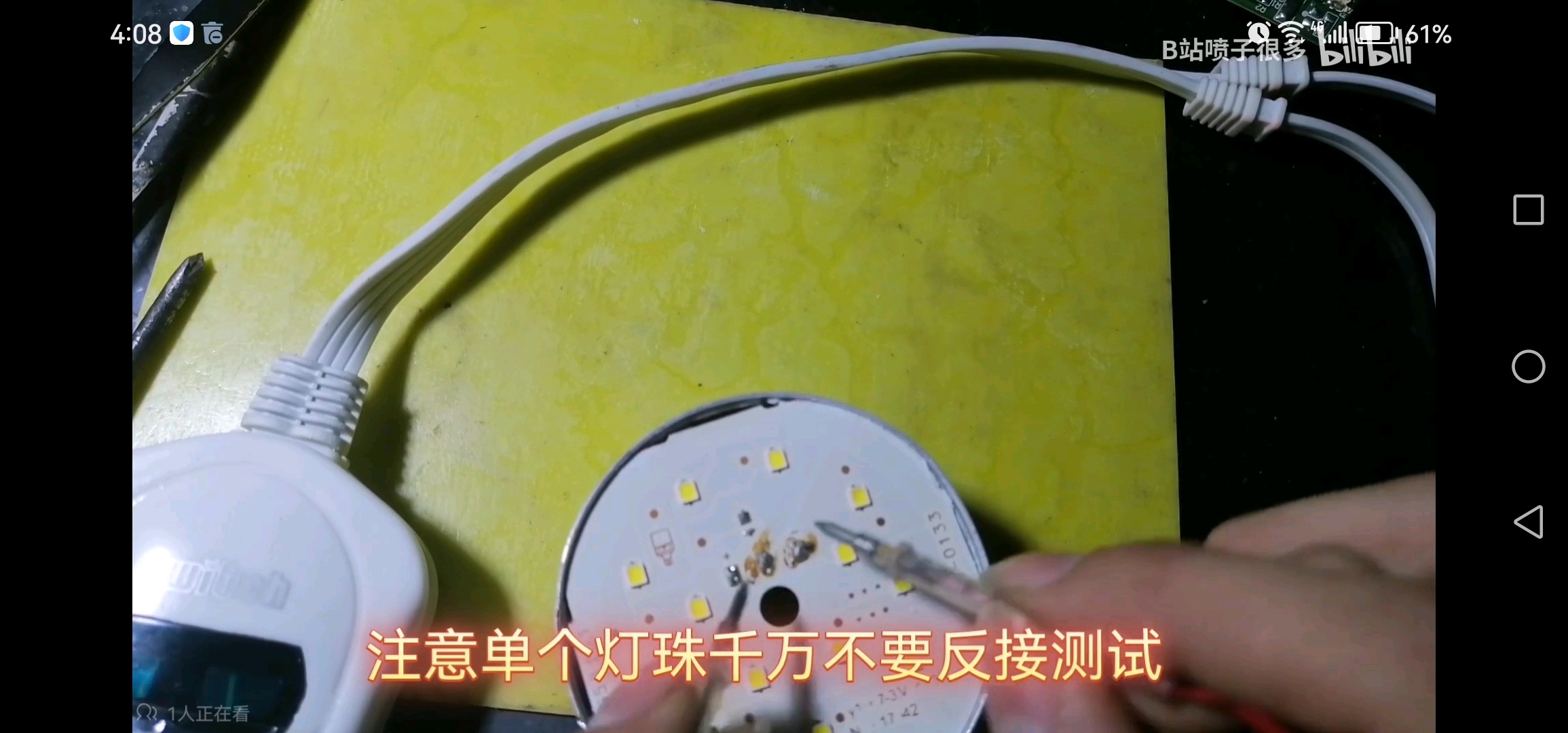

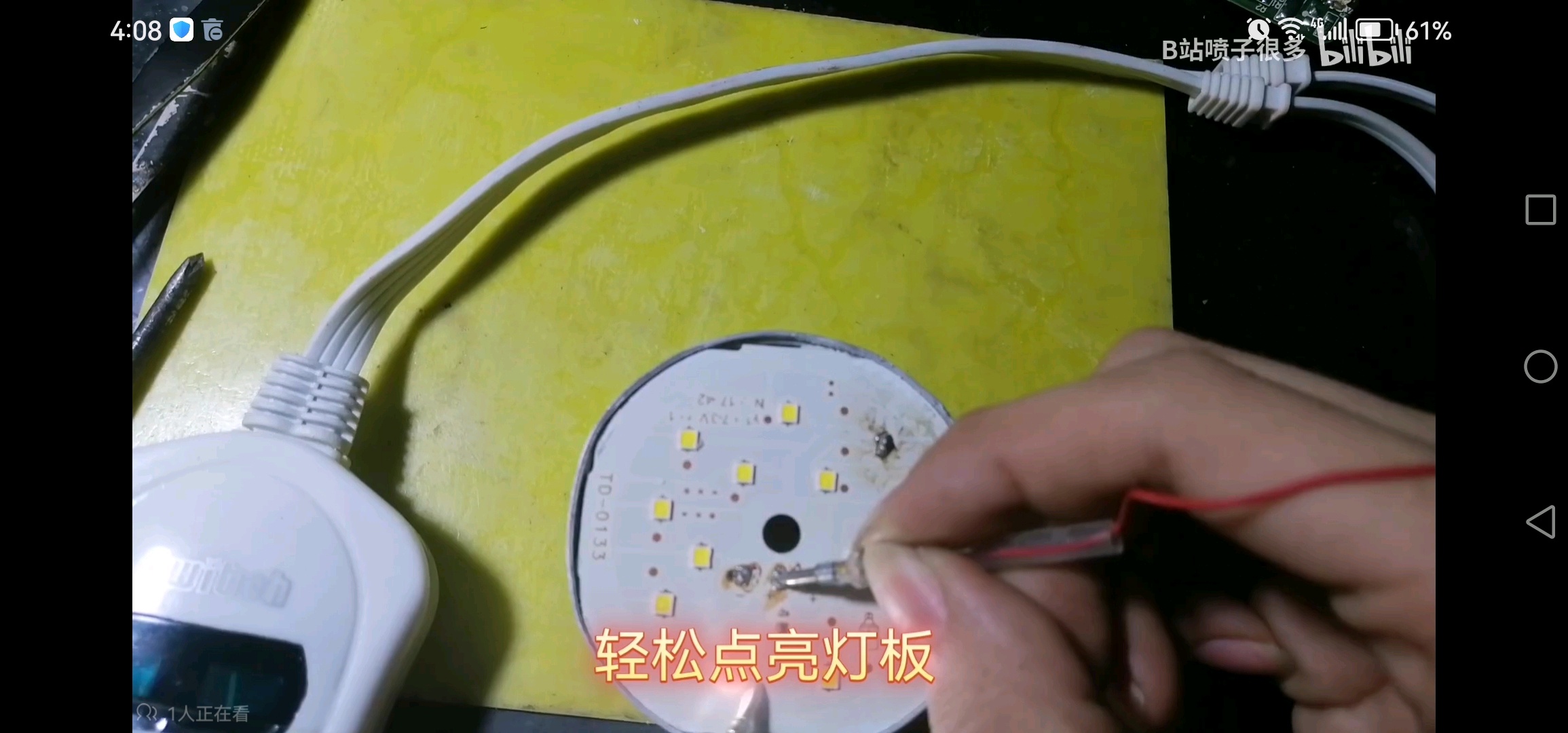

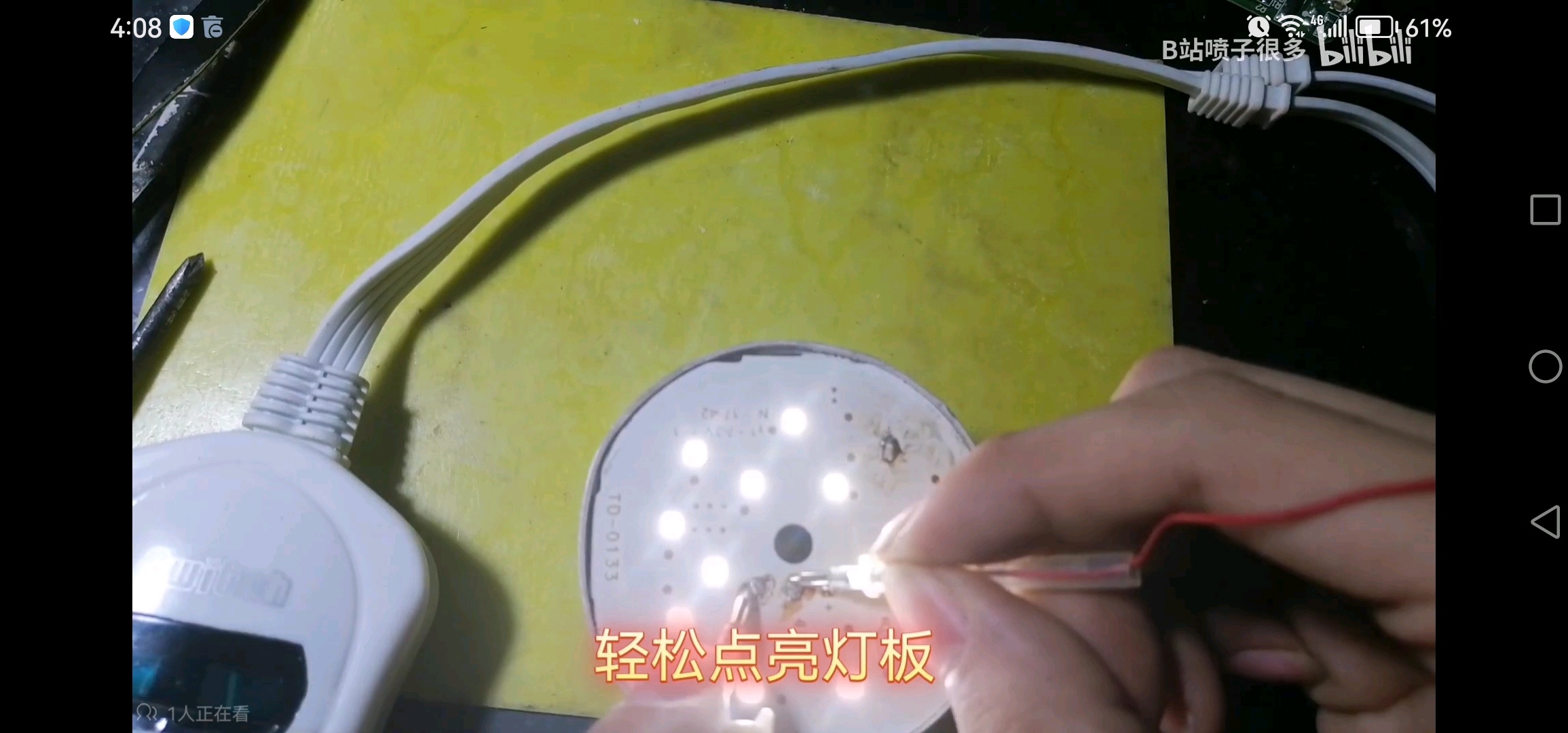

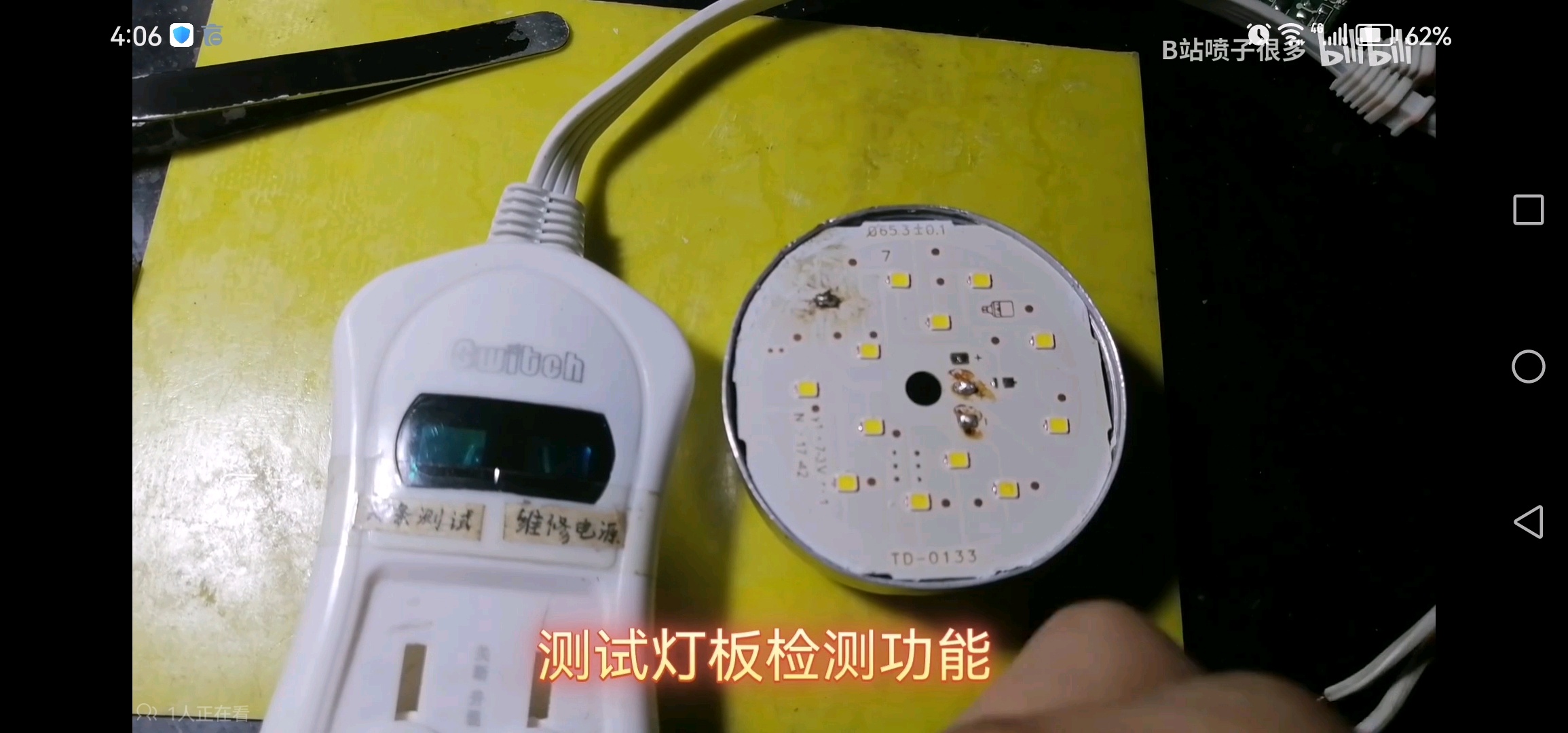

下面测试灯条测试功能，注意单个灯珠禁止反接测量，否则会导致灯珠烧毁！！！

怎么样？这个东西实用吧？经过一段时间测试发现效果还是不错的，尤其是维修开关电源，和灯泡💡法一样，具有防短路炸机功能。但是有一点需要注意，这个电路输出的是直流电，不是交流电！！！尤其是半波整流的电源，用这个维修神器测试时一定注意，或者芯片启动电路接交流电路的电源，或者带有过零检测电路的电源，这种电源用这个神器测试时可能会电源不工作，这点一定要注意！！！
