10元在破烂市场捡漏一个24V开关电源,结果里面是进水的。

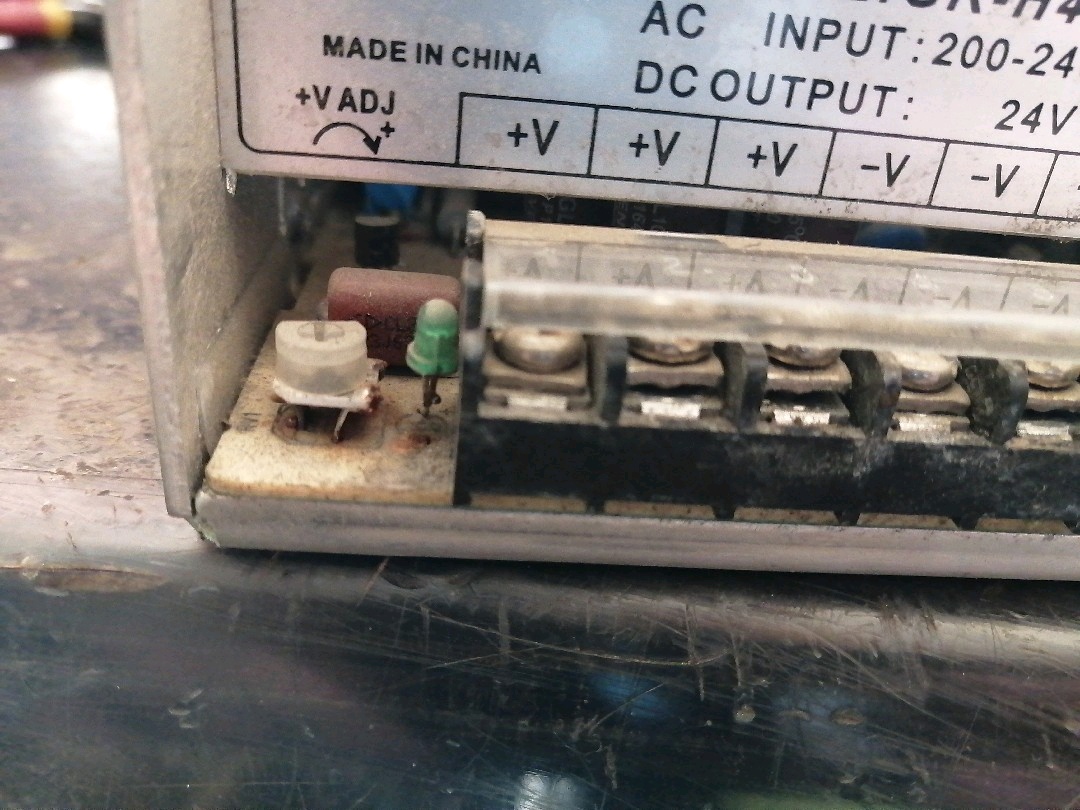

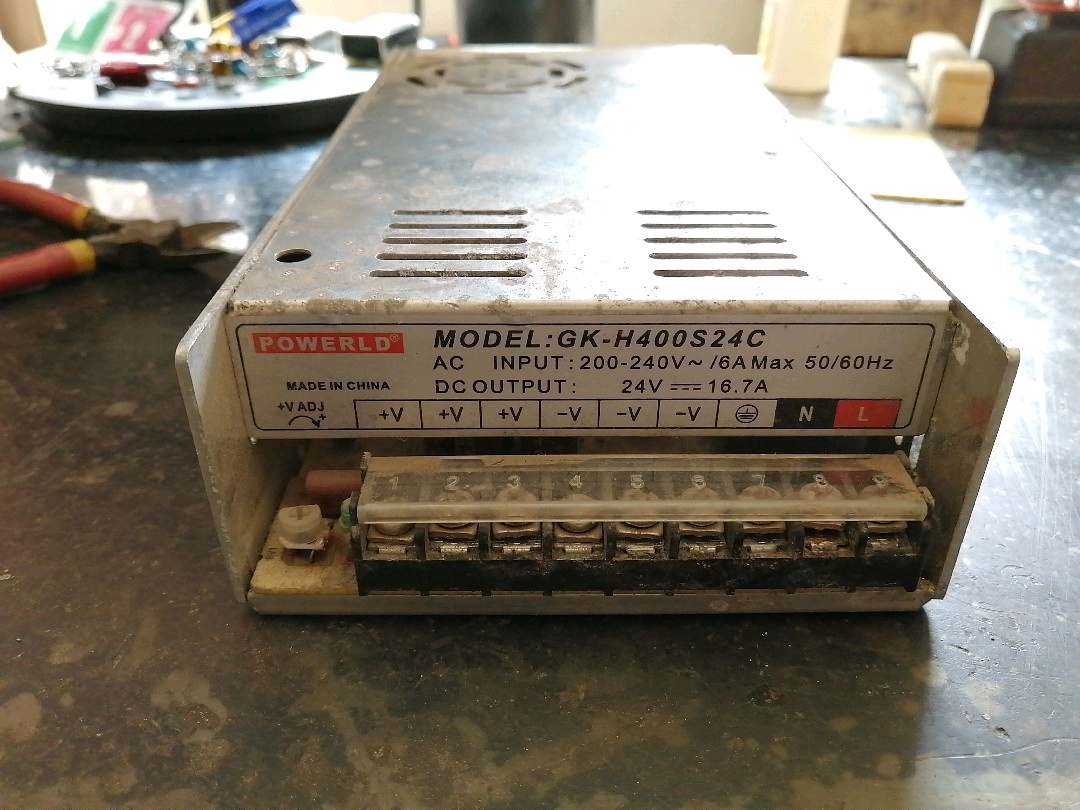

这是电源参数

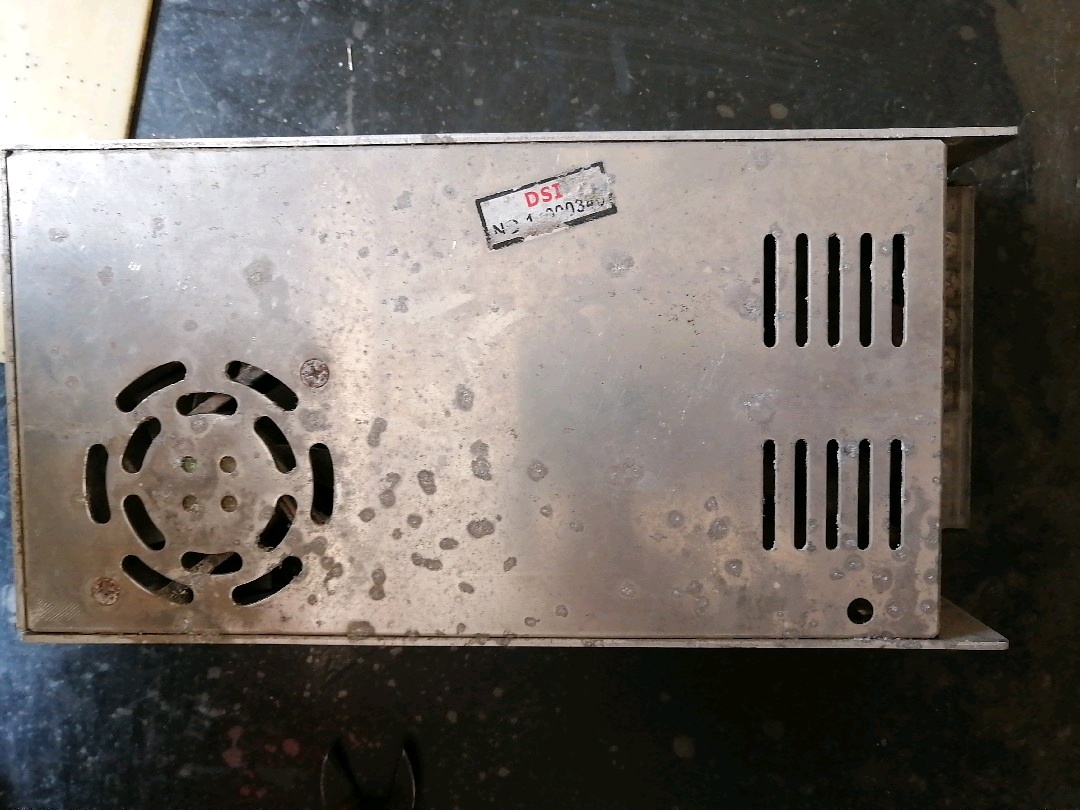

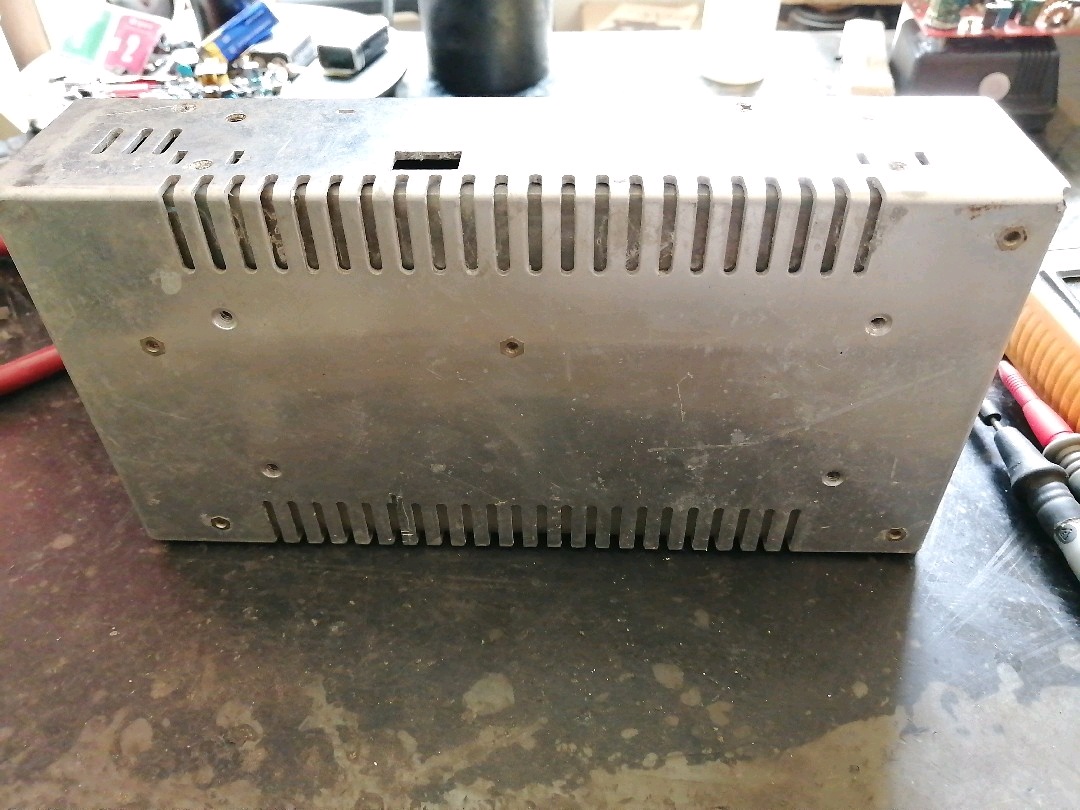

外观图

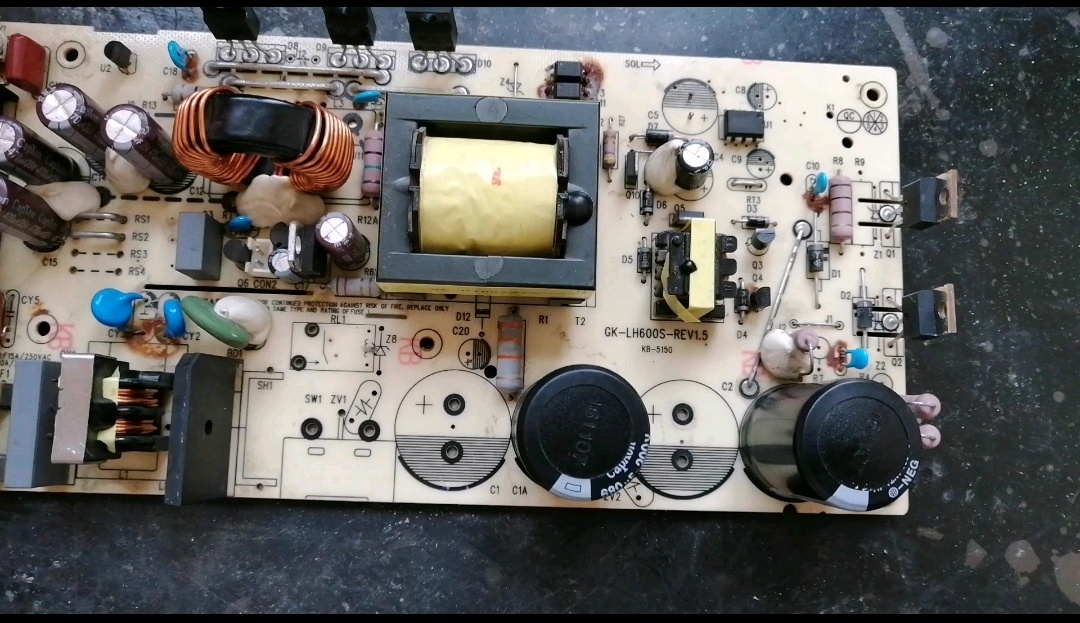

拆开看看里面

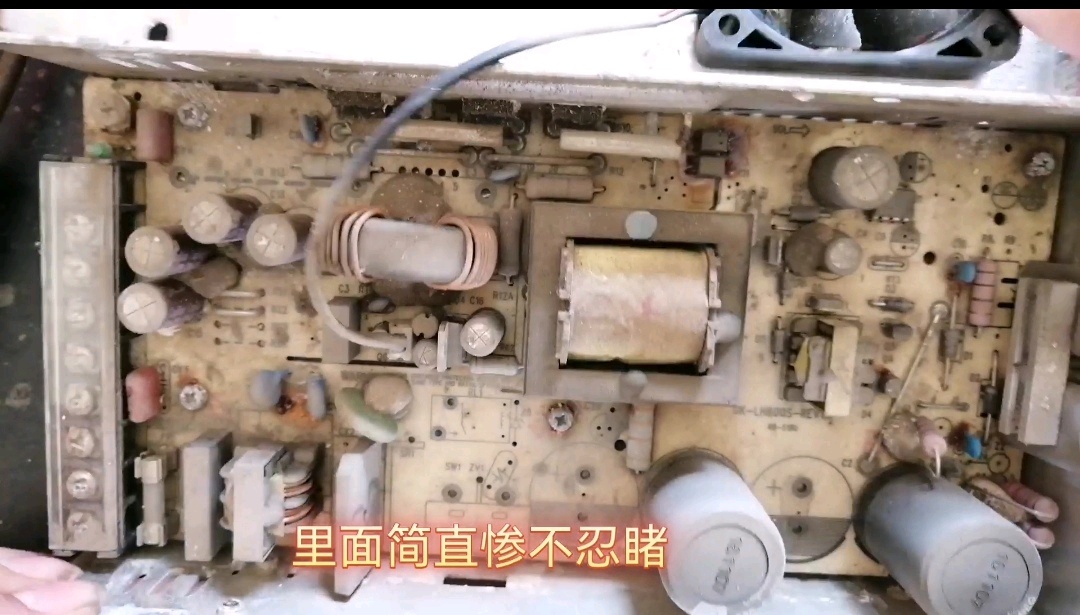

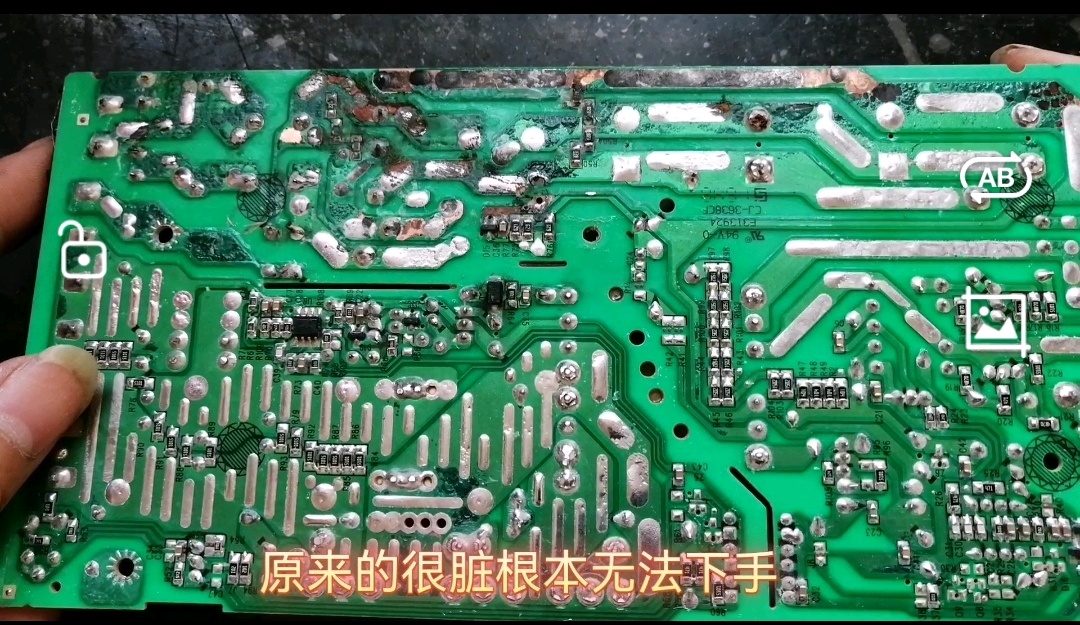

里面简直惨不忍睹
直接扔水里洗一下
电路板直接用高压水枪冲洗

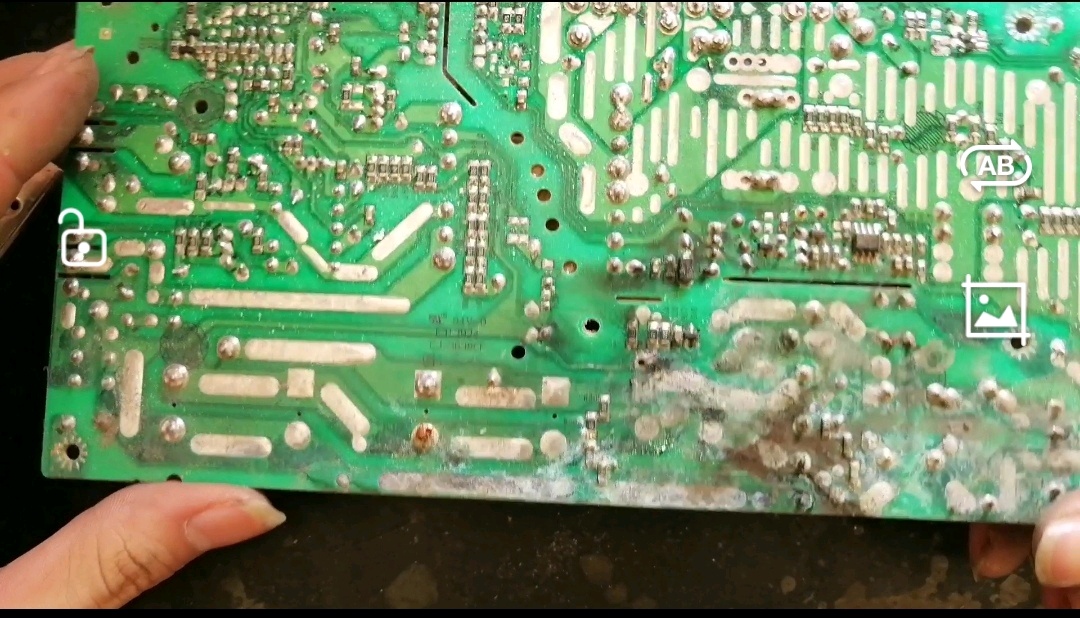

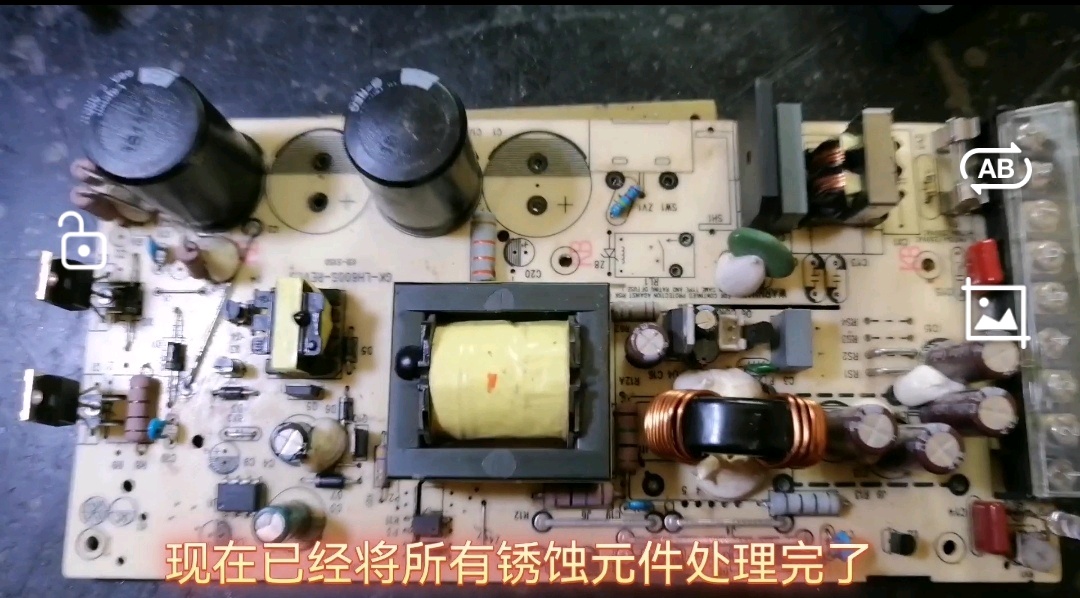

把腐蚀的元件和电路板处理一下

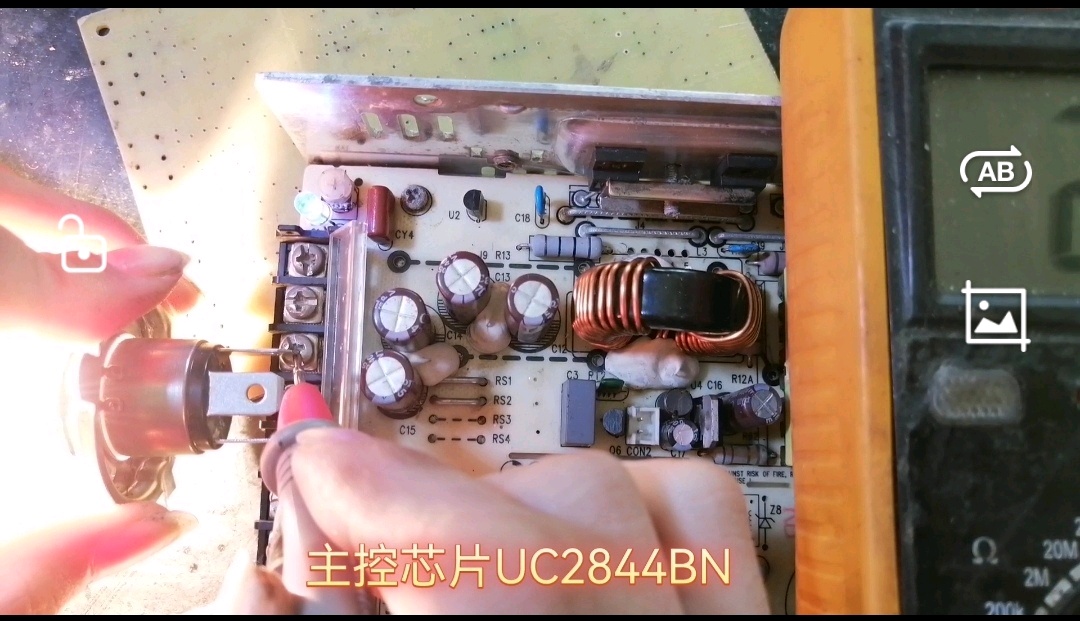

准备通电试机

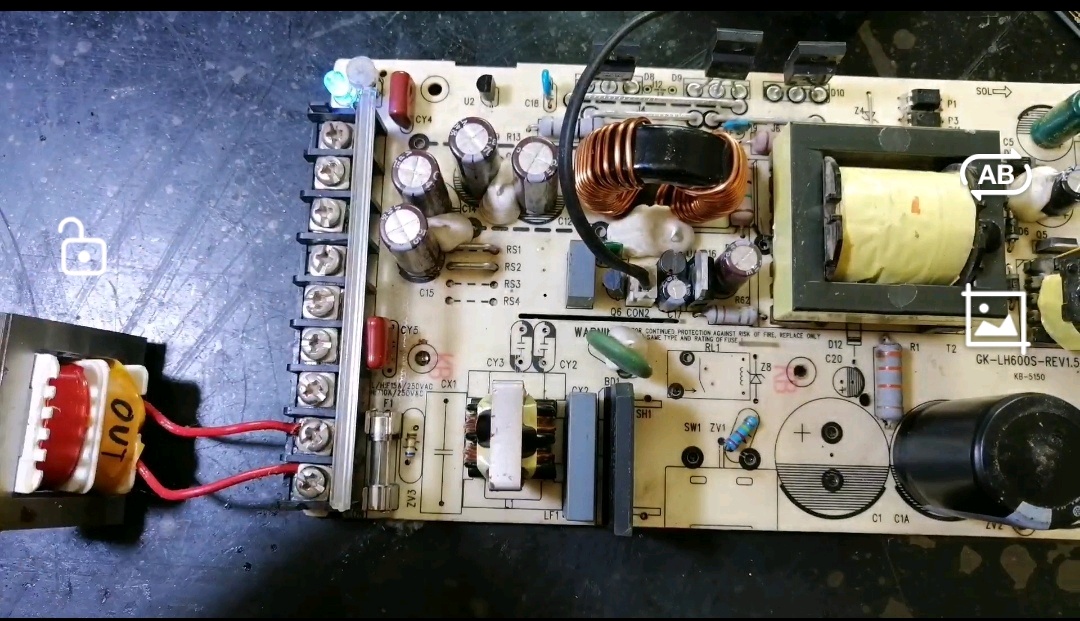

为了安全这里用隔离变压器供电

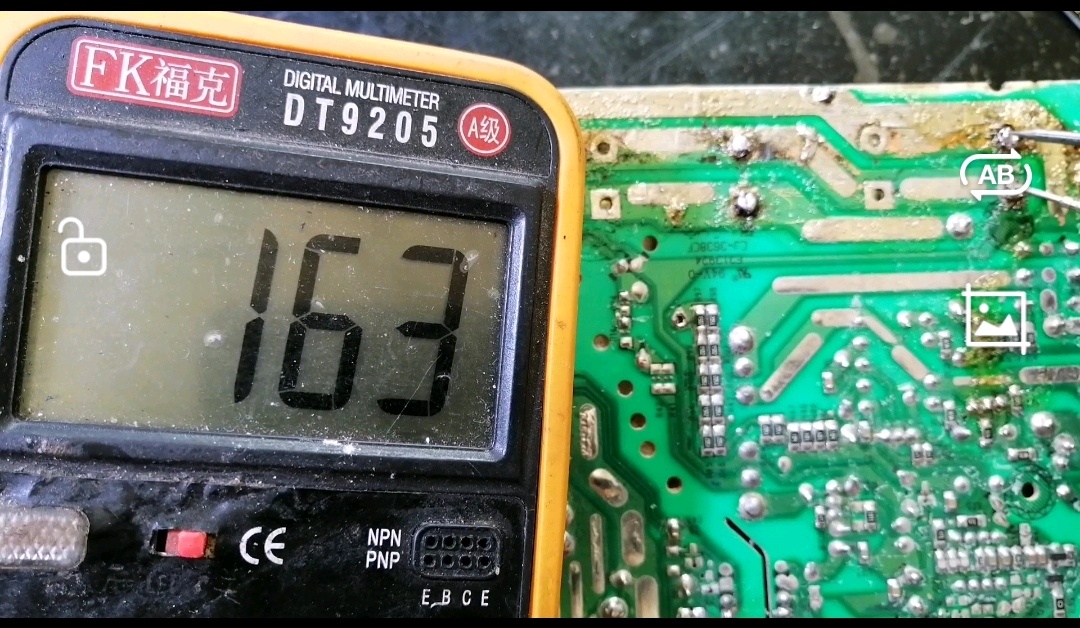

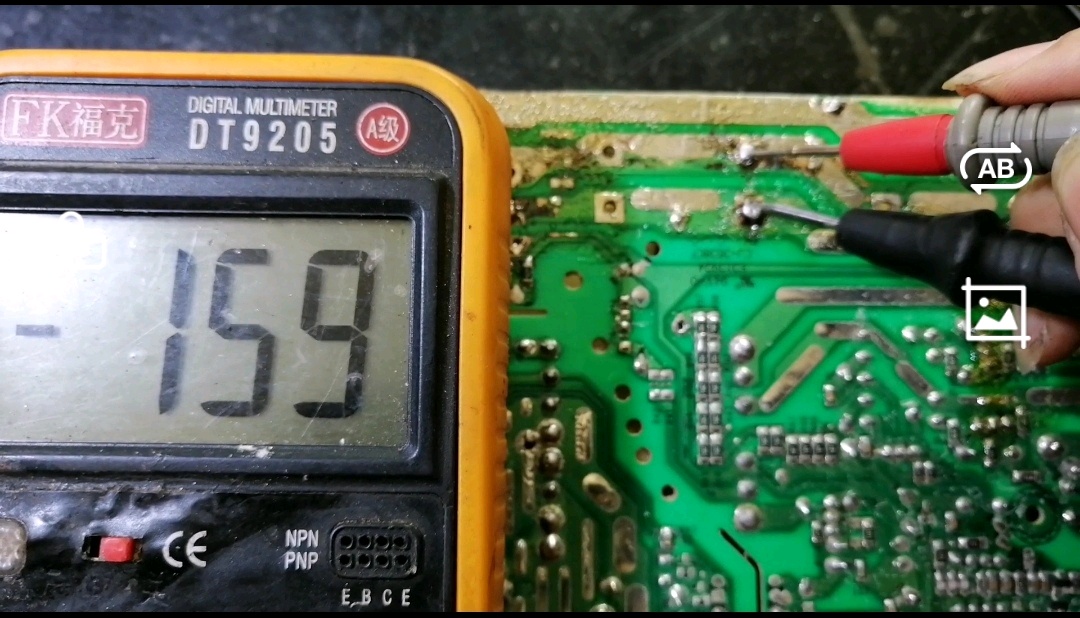

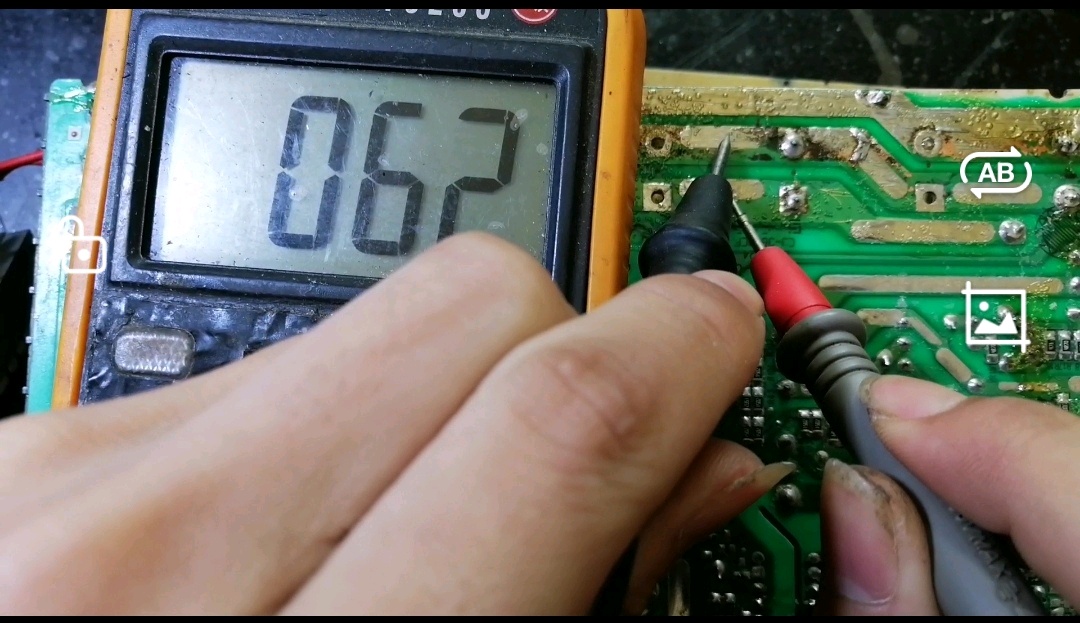

测量主滤波电容上面的电压
电压不平衡
把主滤波电容换掉
再次通电测试

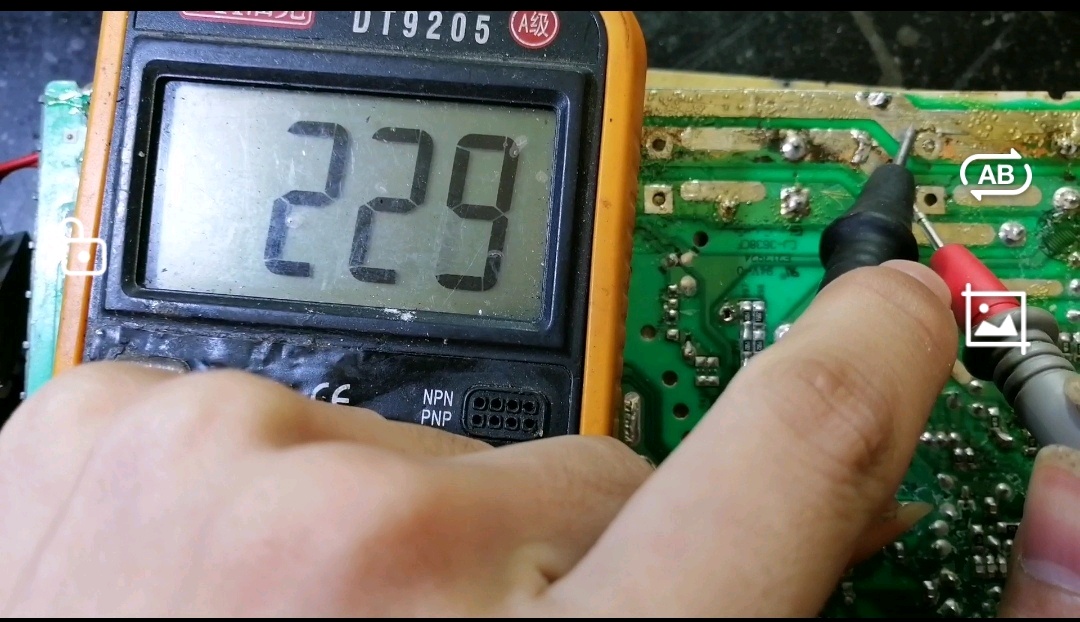

这次电压就均衡了
直接上220V测试

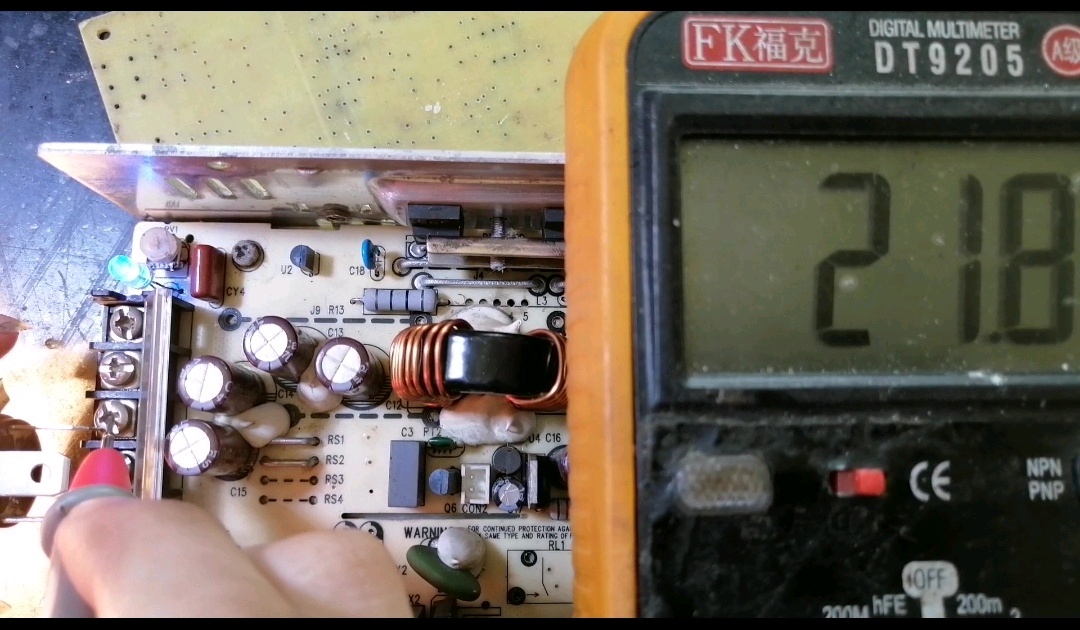

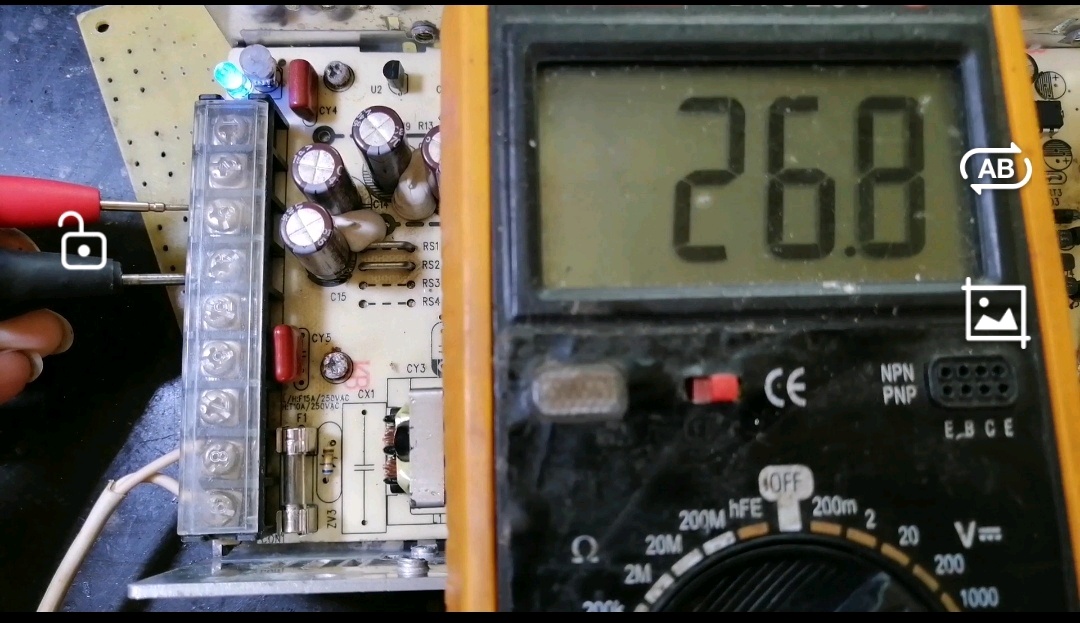

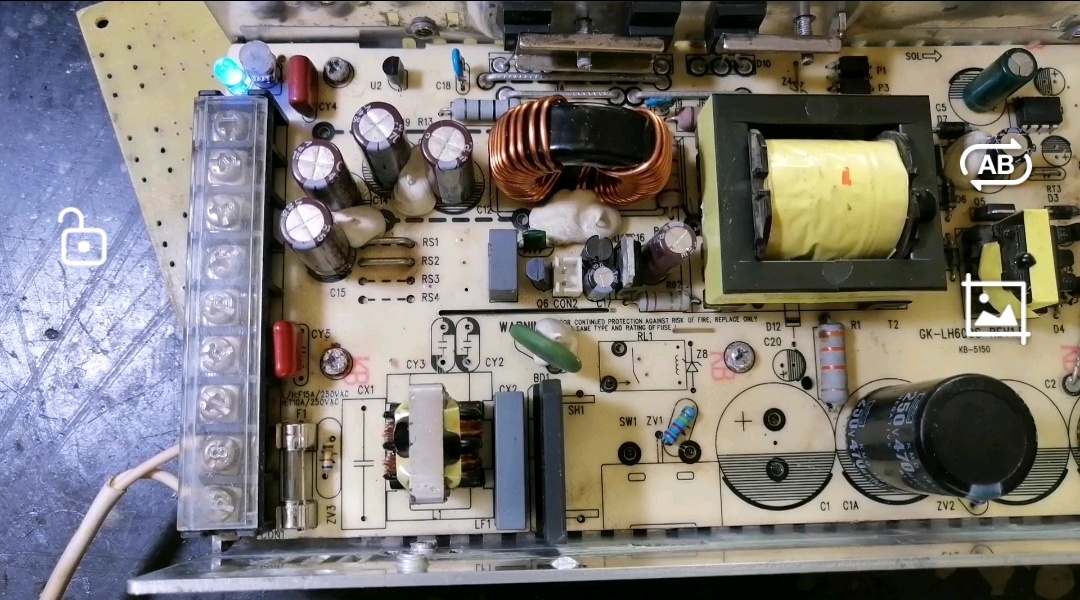

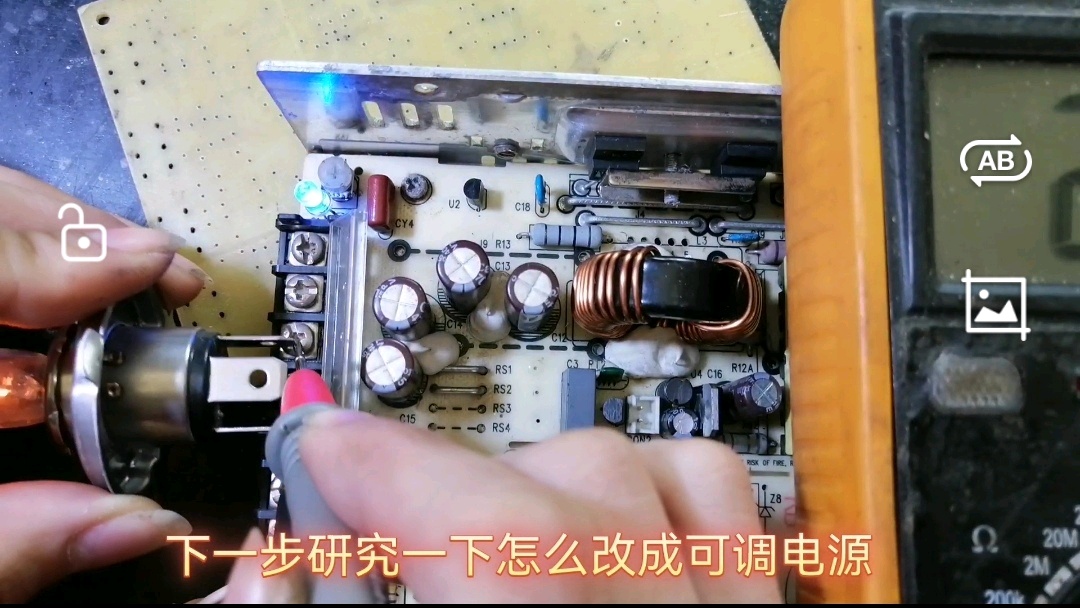

测量输出电压

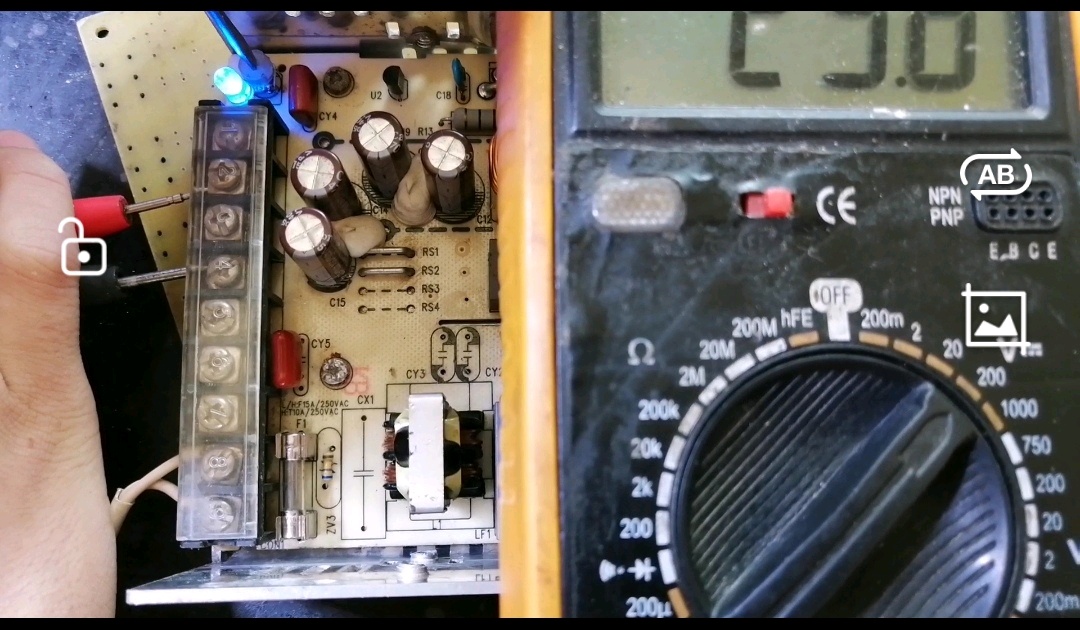

调整一下
带载测试

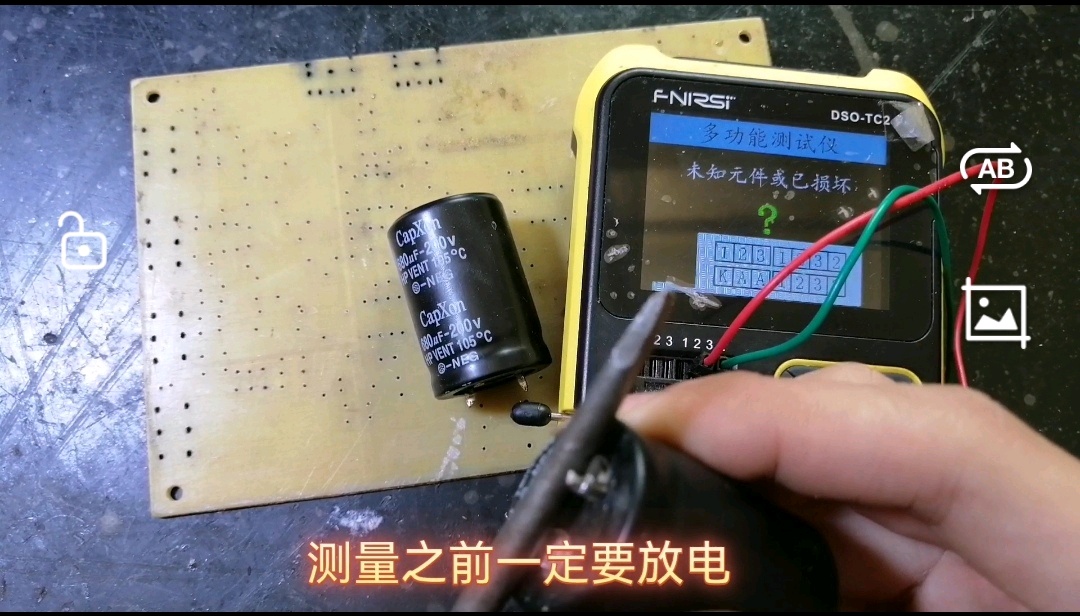

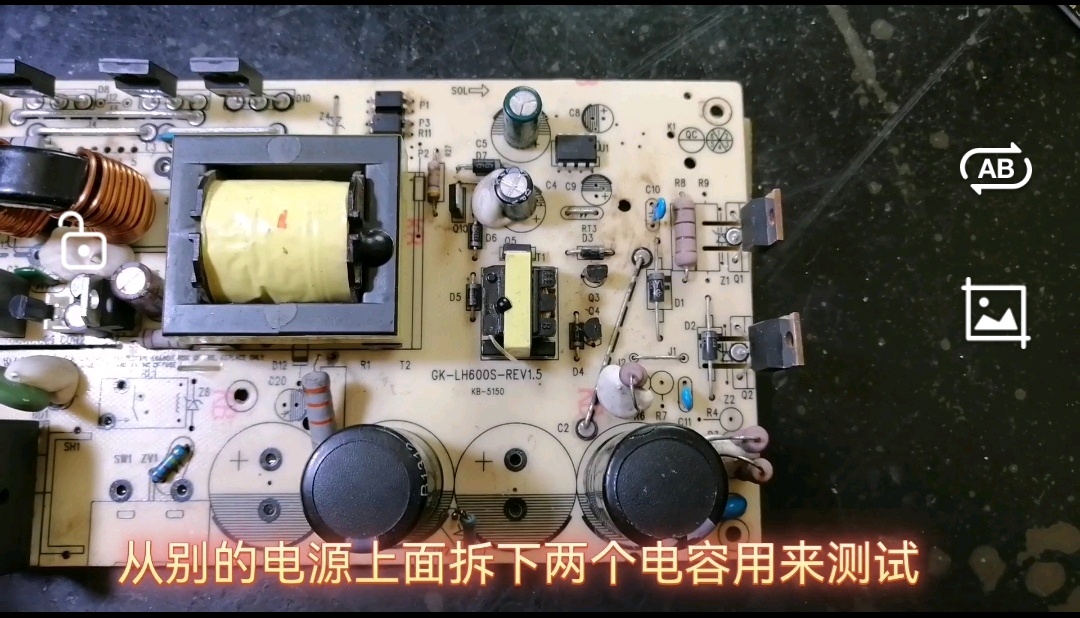

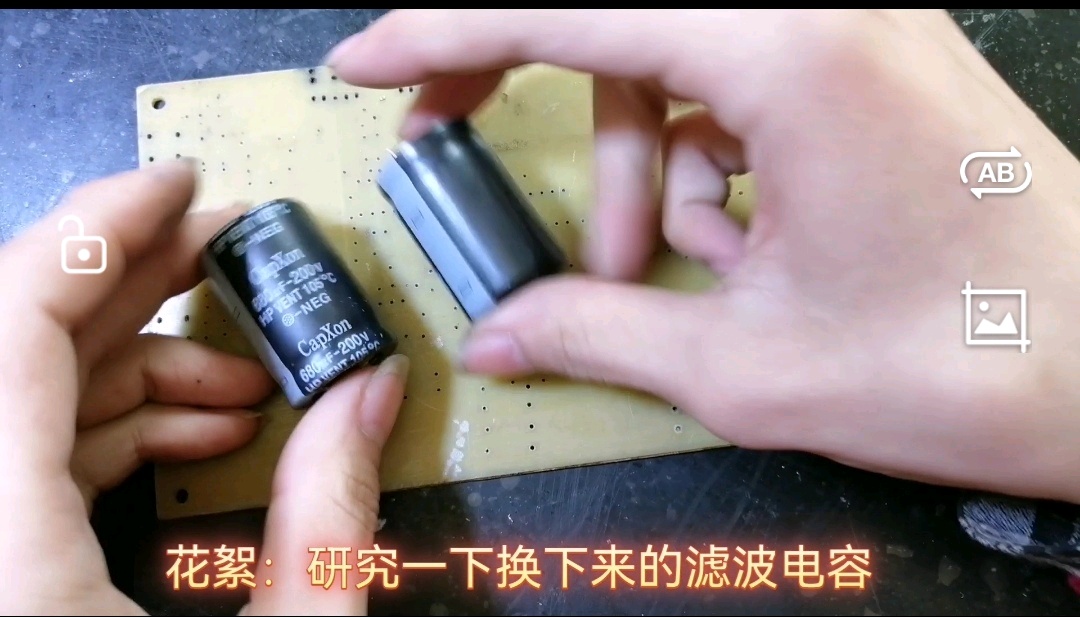

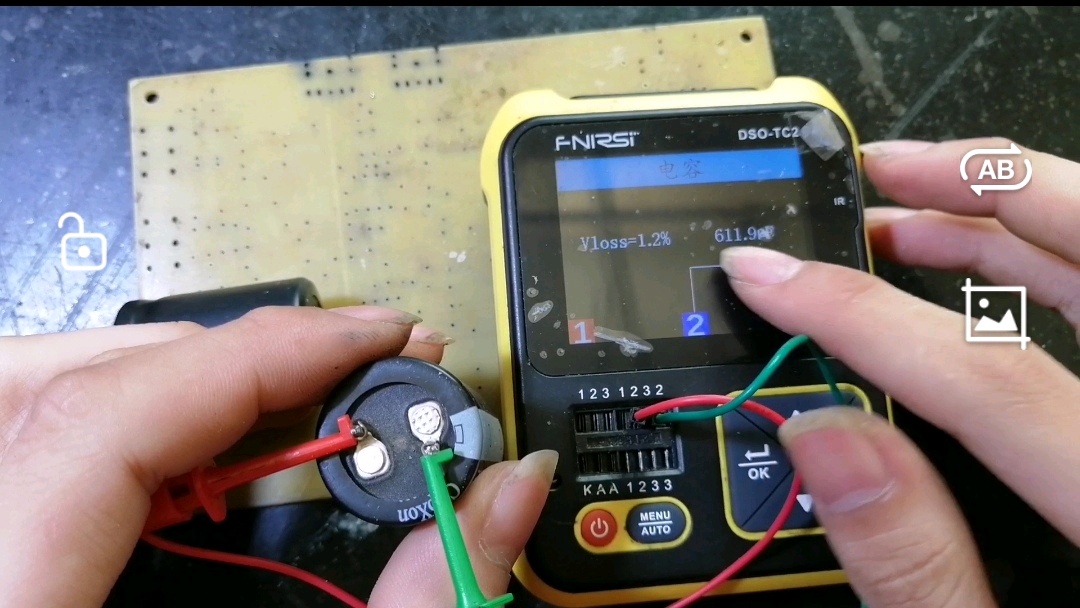

研究一下刚刚换下来的电容

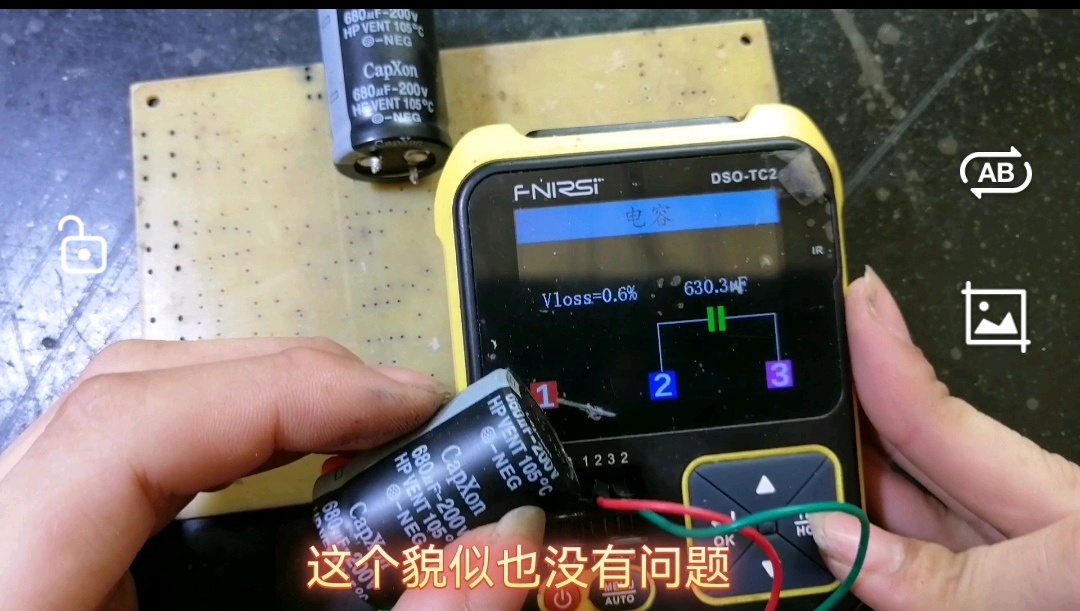

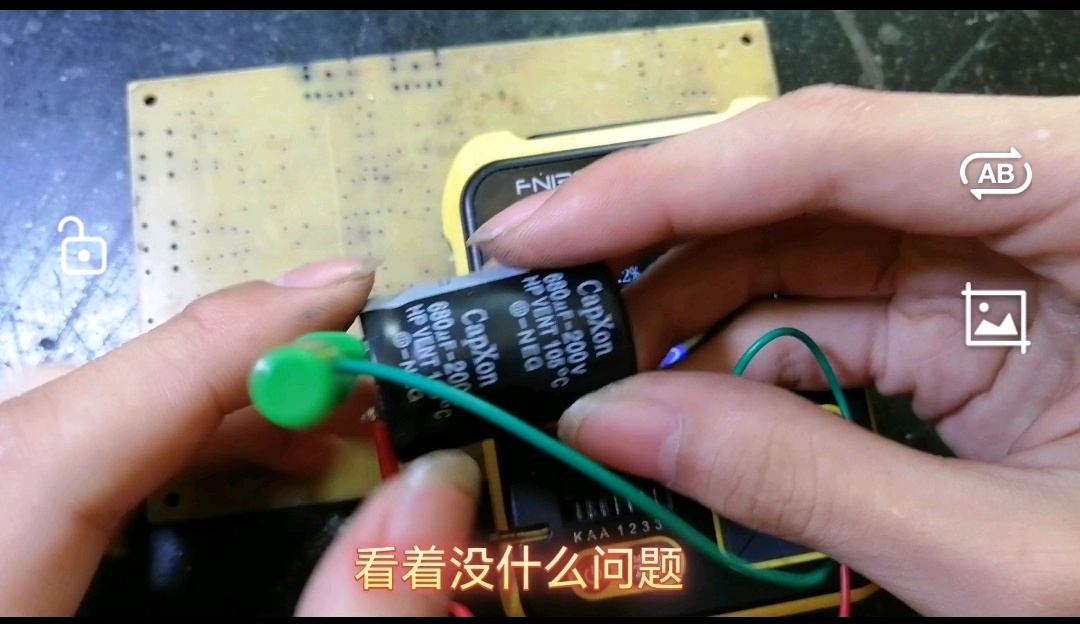

测量没问题,但是这两个电容至少有一个肯定是坏的。
给大家分享一个没有电桥也能快速判断电容好坏的方法:
1.首先准备待测试的电容(两个拆机要测试的电容),如果只有一个,则需要备一个与待测电容容量相同,且耐压相同的电容。
2.拆掉均压电阻(开关电源主滤波电容旁边的电阻,不拆会影响测试结果)。
原理很简单,就是利用电容串并联的特性进行测试。
3.准备一个电源,如果容量较大且耐压较高,建议用恒流电源,电压也要高一些。注意不要超过其中一个电容的耐压值,以防已经损坏的电容突然击穿导致炸电容。如果是在开关电源上面,可以拆下启动电阻,效果同上。
4.准备通电。如果直接在开关电源上面测试,一定要使用恒流电源或者串灯泡,以防发生危险。
6.测量电压。分别测量每个电容上面的电压。如果电压相差不大(见上面的图片),则基本可以判定是正常的。如果相差较大,则电压多的基本就是失容的。
有一点需要注意:对于两个电容同时损坏的,此方法并不适用,建议准备一个确定好的电容,然后按照上面的方法测试,注意要与原来电容上面的参数一致!
